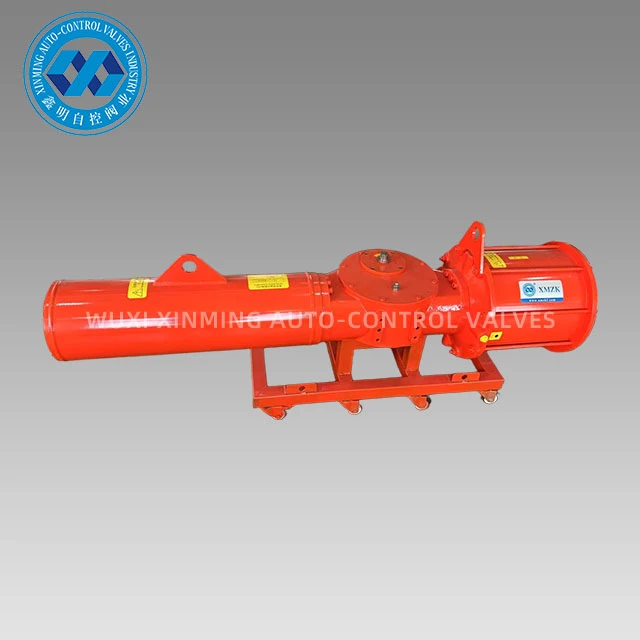

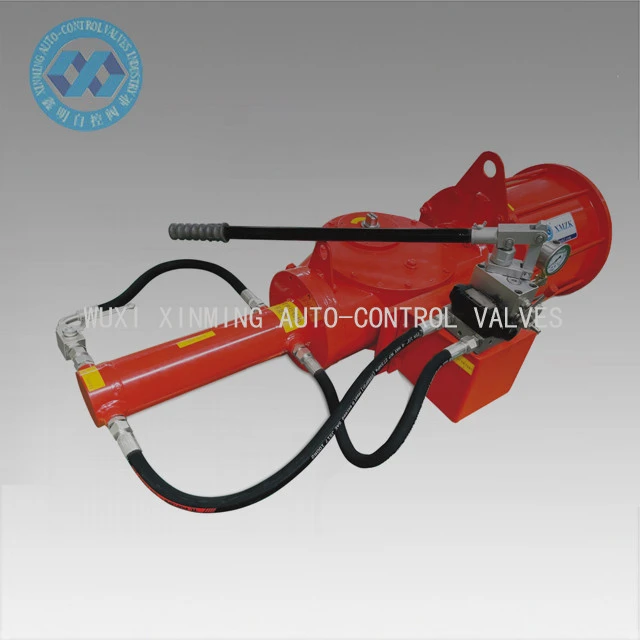

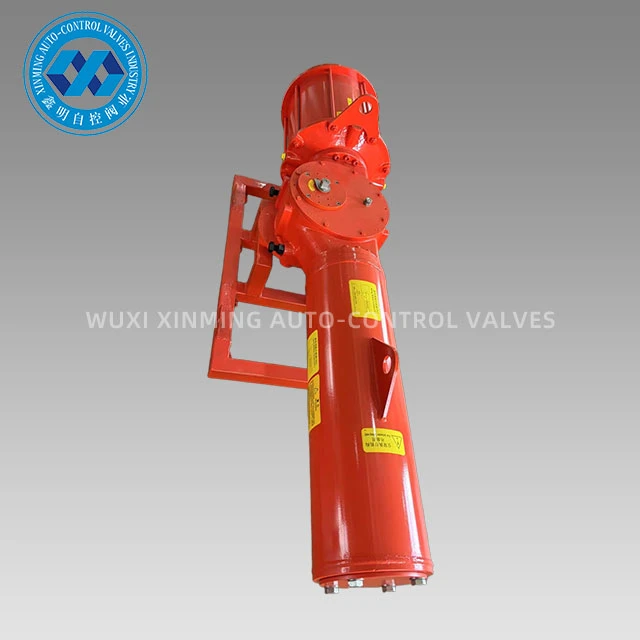

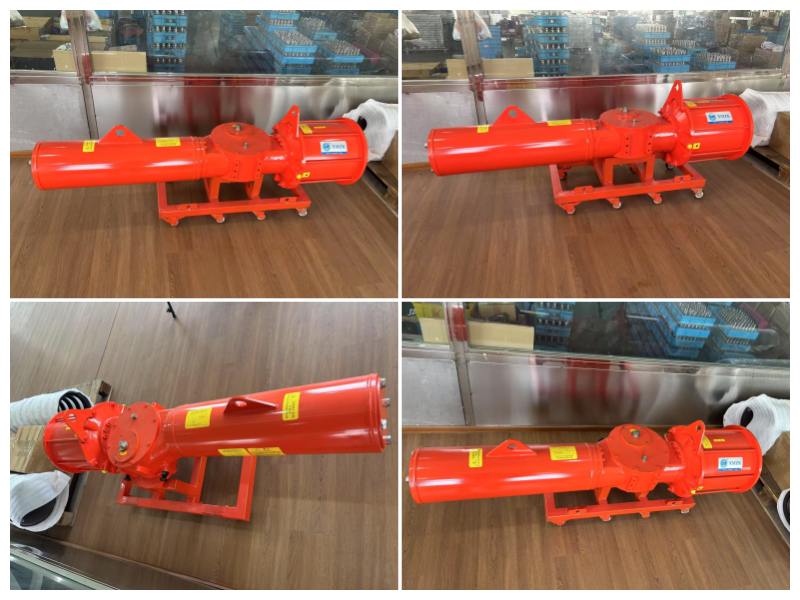

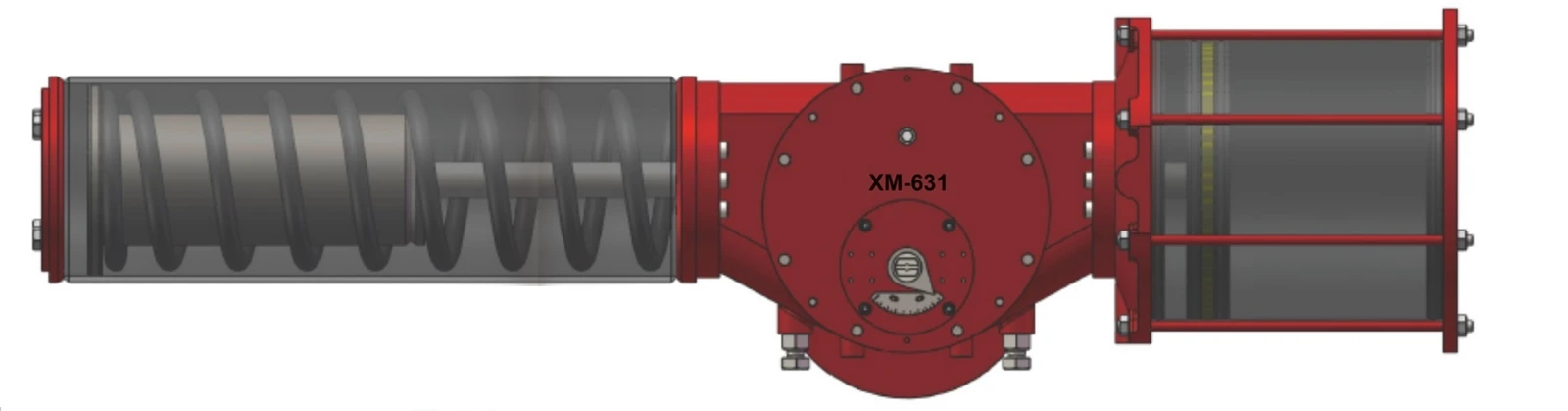

El actuador neumático de yugo escocés con retorno por resorte es un dispositivo de accionamiento de alta-confiabilidad diseñado para el control de válvulas industriales. Utiliza un exclusivo mecanismo de transmisión Scotch Yoke para convertir la potencia del aire comprimido en un movimiento de rotación de 90 grados y realiza una función de reinicio automático a través de un fuerte resorte incorporado, lo que garantiza que la válvula regrese rápidamente a una posición segura (completamente abierta o completamente cerrada) en caso de falla de aire o emergencia. El diseño modular del actuador neumático de yugo escocés con retorno por resorte admite la interfaz estándar ISO 5211/NAMUR, se puede adaptar a varios tipos de válvulas de bola y válvulas de mariposa, y se puede equipar con interruptores de límite, válvulas de solenoide y otros accesorios para control automático. En comparación con los actuadores tradicionales de piñón y cremallera, la estructura de yugo escocés tiene una mayor eficiencia mecánica y una vida útil más larga, y es una opción ideal para el control de válvulas en condiciones peligrosas. La construcción de yugo escocés es una excelente opción para el control de válvulas en situaciones peligrosas porque tiene una vida útil más larga y una mayor eficiencia mecánica que los actuadores de piñón y cremallera convencionales.
Características del producto:
1. Hay dos tipos de actuadores neumáticos de yugo escocés XM: simétricos e inclinados, correspondientes a dos características de par de salida diferentes. El actuador de yugo escocés inclinado tiene un par de arranque alto y un par de funcionamiento bajo, adecuado para el control de válvulas de mariposa. El actuador de yugo escocés simétrico tiene una curva de par más equilibrada y es principalmente adecuado para el control de válvulas de bola y válvulas de tapón.
2. Las juntas tóricas encapsuladas con materiales duales (caucho y PFA) se pueden aplicar a diversas temperaturas y condiciones de trabajo.
El diseño de doble junta tórica y cojinete garantiza la estabilidad y confiabilidad del cilindro modular.
3. El par de salida del tipo de retorno por resorte XM puede alcanzar más de 140 000 Nm, y el par de salida del tipo de doble-acción puede alcanzar más de 250 000 Nm.
Presión de trabajo: 0,3-0,6MPa.
4. Tanto el módulo del cuerpo central como el módulo del cilindro están hechos de hierro dúctil o acero al carbono para garantizar suficiente resistencia. La estructura general es compacta y el diseño es hermoso y coordinado. La varilla del yugo y el pistón garantizan la mejor salida de par.
5. Los materiales compuestos de baja fricción y larga duración evitan el contacto directo de metal-con-metal, lo que hace que el mantenimiento y el reemplazo sean rápidos y fáciles.
6. El eje de salida cumple con los últimos estándares ISO5211 y NAMUR. Su tamaño se puede personalizar y el acero inoxidable es opcional.
7. El indicador de posición estándar NAMUR facilita la instalación de accesorios como cajas de finales de carrera y posicionadores.
8. Dos pernos ajustables en ángulo independiente pueden ajustar la carrera de la válvula de -6 grados a 96 grados, lo que ayuda a extender la vida útil del asiento de la válvula.
El principio es que:
El aire comprimido ingresa a la cámara para empujar el pistón para realizar un movimiento lineal, y mediante las estructuras de transmisión del pasador y la ranura del yugo, el movimiento lineal del pistón se convertirá en el movimiento giratorio del yugo e impulsará el eje de salida para que gire, logrando así el control de la válvula.
| Nombre del producto | Actuador neumático de yugo escocés con retorno por resorte |
| Período de garantía | 1 año |
| Origen | Porcelana |
| Medio de trabajo | Aire o gas |

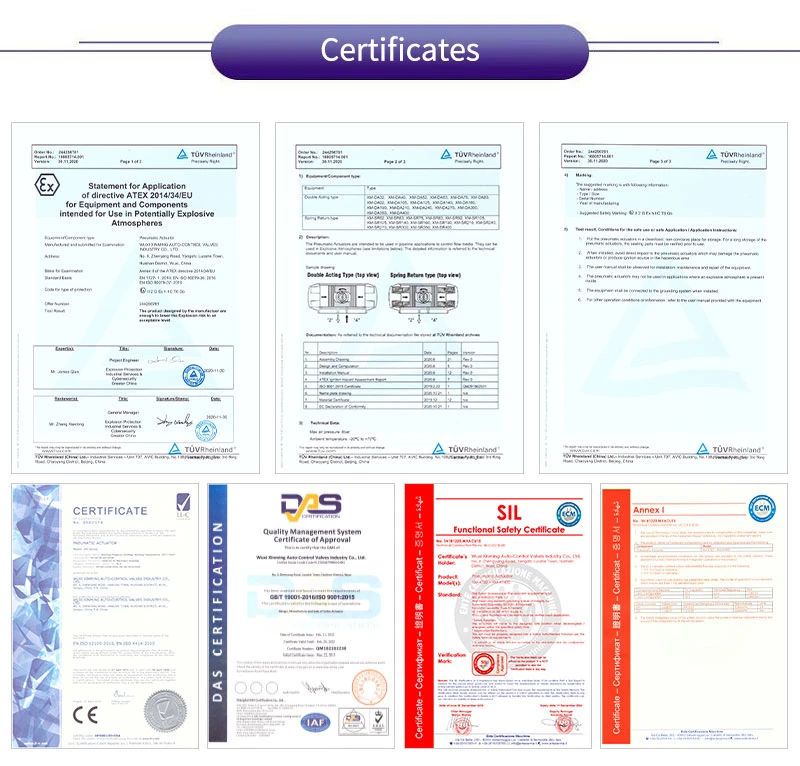

| Certificado | ISO5211, CE |
| Color | Personalizado según las necesidades del cliente |
| Inspección de fábrica en vídeo | Disponible |

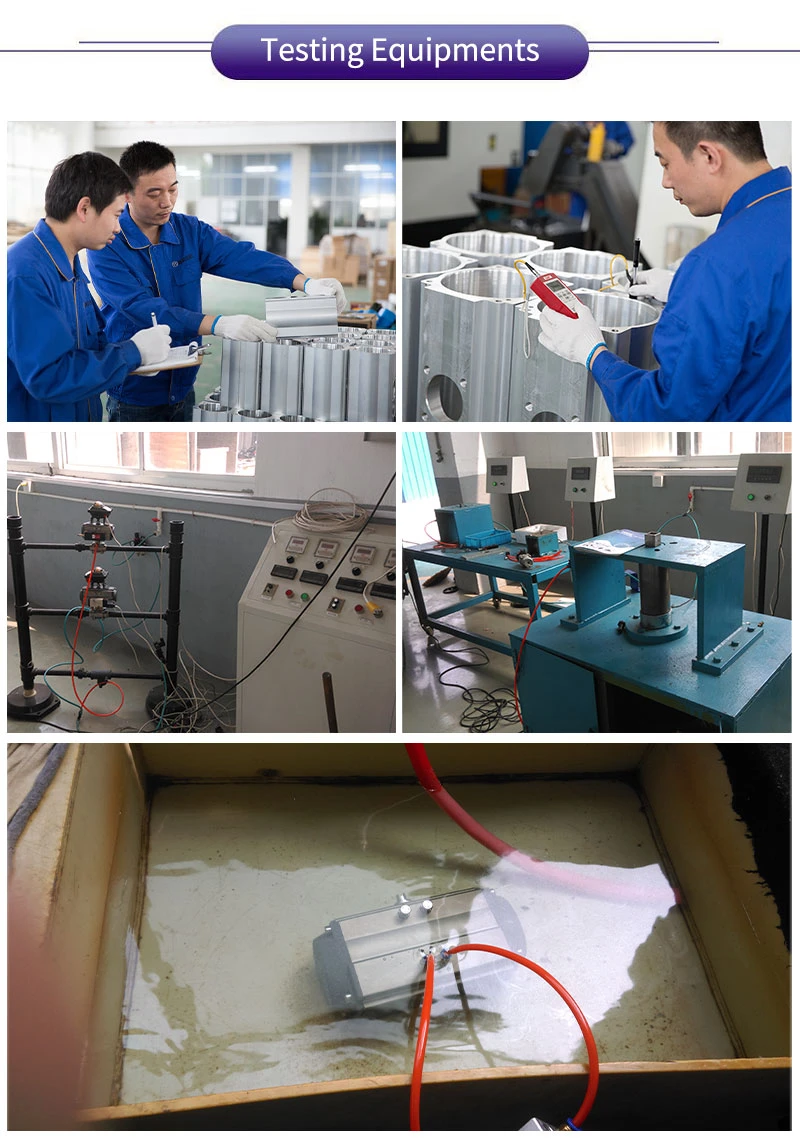

| Informe de prueba mecánica | Disponible |
| Marca | XINMING |
| Material del cuerpo | Aleación de aluminio |
| Solicitud | válvulas de bola, válvulas de mariposa, válvulas de macho y otras válvulas |
| función | El yugo escocés con retorno por resorte de la serie XM puede realizar el control automático del proceso industrial con varios accesorios. |
| Temperatura ambiente aplicable |
Estándar -20 grados ~80 grados Baja temperatura -40 grados ~80 grados Alta temperatura -15 grados ~ 150 grados |
| OEM | disponible |
| Nuestro Servicio |
Línea directa 7x24 horas Estricto control de calidad Buena calidad a un precio favorable. Excelente servicio pos- Soporte técnico en línea Tiempo de entrega rápido |
| Nuestras ventajas |

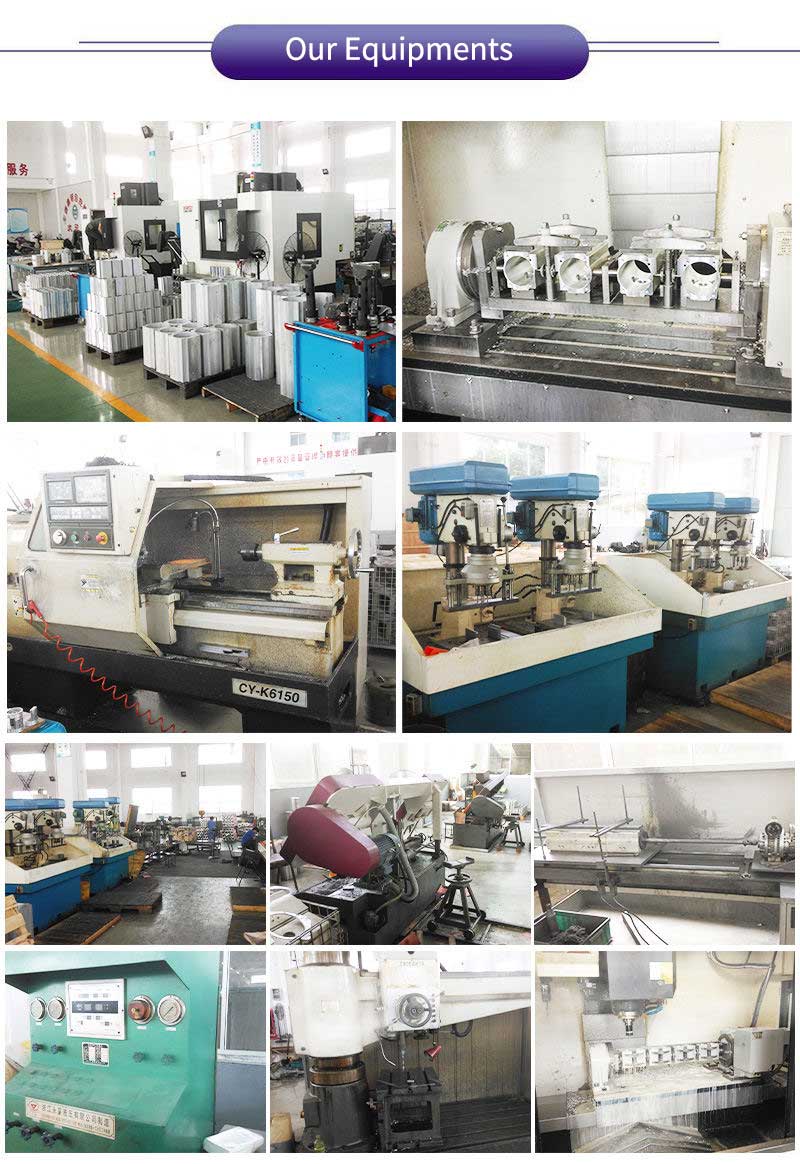

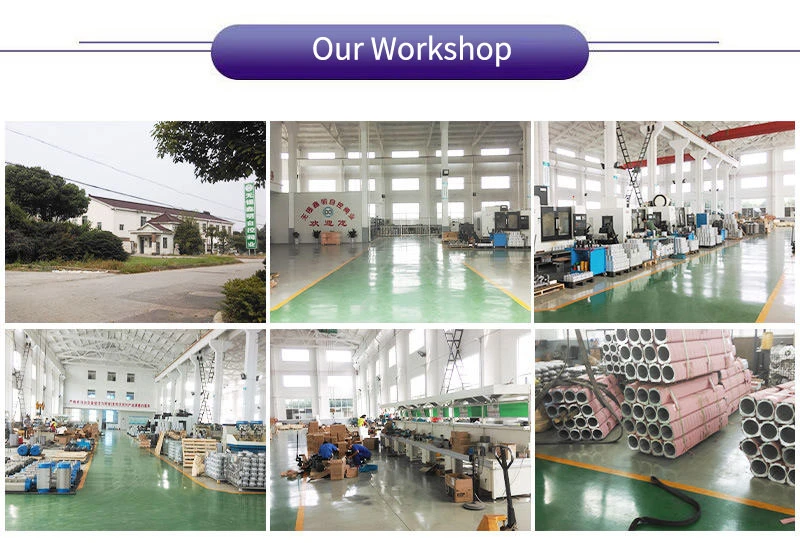

Equipos de procesamiento avanzados y completos. Pruebas de precisión para garantizar la calidad. Equipos importados con estándares internacionales. La tecnología CNC es eficiente y precisa La escala de capacidad lidera la industria |
