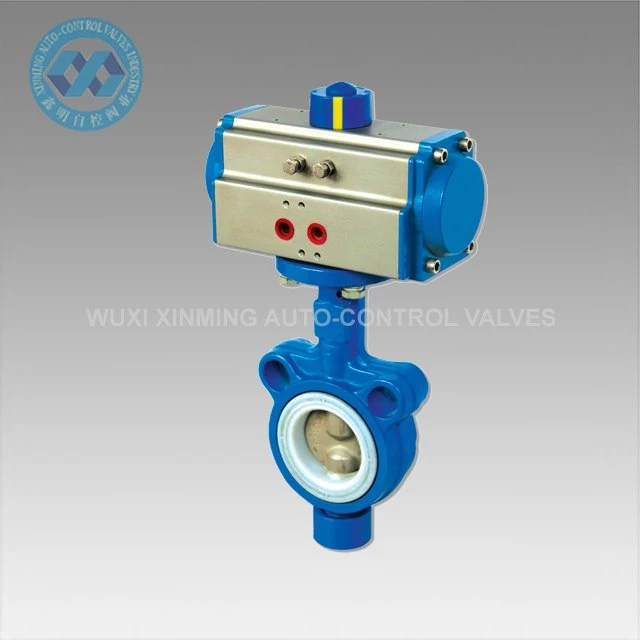

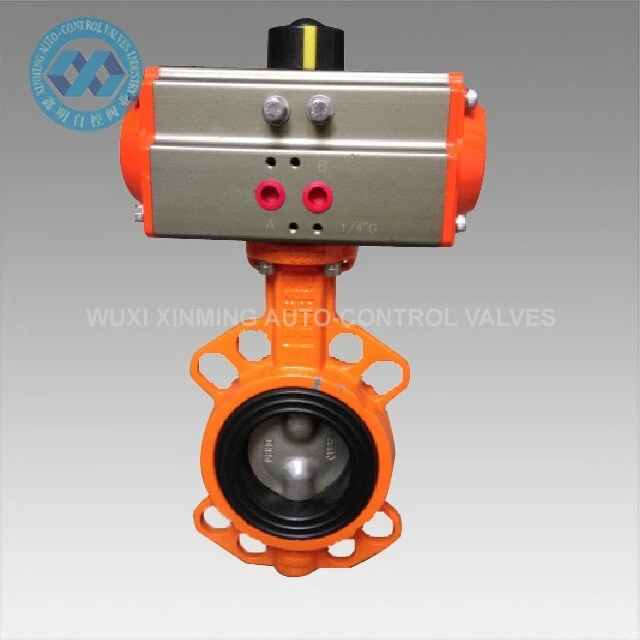

La válvula de mariposa tipo oblea tiene una estructura simple, tamaño pequeño, peso liviano, bajo costo, control y operación convenientes, área de circulación efectiva grande, apertura y cierre rápidos, ahorro de mano de obra y buen rendimiento de sellado, y tiene las ventajas de un sello metálico duro y un sello elástico.
Para iniciar y detener automáticamente el flujo más rápido que las válvulas-motorizadas, que funcionan con aire comprimido. Debe controlar el aire que llega al actuador utilizando la válvula piloto eléctrica incluida o una válvula de encendido/apagado manual. Las válvulas no requieren una caída de presión mínima entre la entrada y la salida para su funcionamiento.
El actuador está montado directamente en el cuerpo de la válvula para minimizar el movimiento y reducir el desgaste. Un indicador de flujo visual en la parte superior del actuador muestra si la válvula está abierta o cerrada. La anulación manual le permite operar la válvula durante cortes de energía.
Detalles del producto
| Nombre del producto | Válvula de mariposa tipo oblea |
| nombre de marca | También se aceptan XM y OEM |
| Tamaño de la válvula de mariposa | 25 mm-1000 mm |
| Proceso de dar un título | CE, ATEX, SIL3, ISO9001:2016 |
| Tipo de válvula | Mariposa |
| Para uso con | Agua, Petróleo, Aire, Gas Natural, Vapor, Agua Potable |
| Material del sello | Caucho EPDM, NBR, PTFE, metal-con-metal |
| Especificaciones cumplidas | API 609 |
Parámetro técnico:

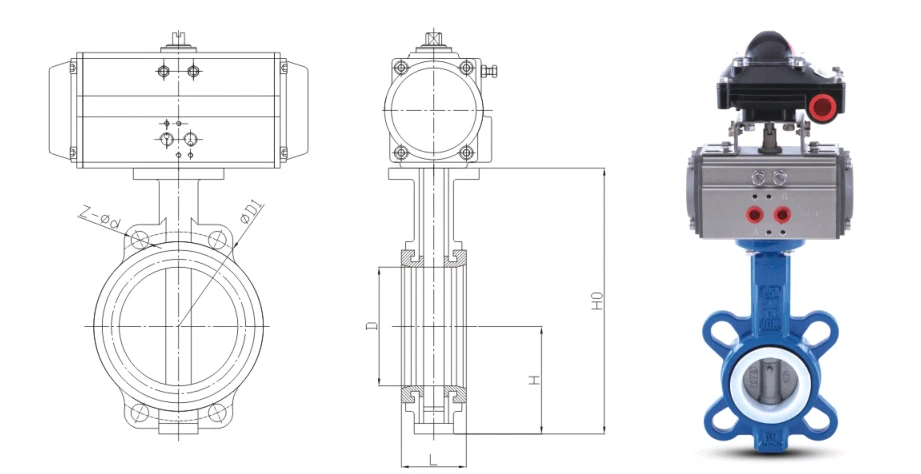

| Diámetro nominal | diámetro (mm) | D1 (mm) | Mmm) | H0 (mm) | Largo (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| milímetros | pulgada | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Diseño y fabricación de válvulas. | Según el estándar GB/T12238 | ||||||
| Tamaño de brida de válvula | Según el estándar GB/T9113, GB/T17241.6 | ||||||
| Longitud estructural de la válvula. | Según el estándar GB/T12221 | ||||||
| Inspección y experimento de válvulas. | Según el estándar GB/T13927 | ||||||
Características del producto:
• Liviano y compacto: El peso del mismo calibre es sólo 1/6 del de la válvula de compuerta y el espacio de instalación se reduce en un 50%.
• Sello de grado de burbuja bidireccional-: asiento de válvula elástico de EPDM/NBR/VITON/PTFE, cero fugas (ISO 5208 Clase A)
• Par bajo: placa de mariposa aerodinámica + manguito autolubricante, fácil de manejar mediante actuadores manuales, neumáticos y eléctricos.
• Mantenimiento en línea: el cuerpo de la válvula no se extiende hacia la tubería y la placa de mariposa se puede extraer aflojando cuatro pernos de brida para el desmontaje y montaje.
• Multifuncional: se puede abrir y cerrar completamente y también se puede acelerar con precisión dentro del rango de 15 grados a 75 grados.
Aplicaciones del producto:
• Agua municipal: agua cruda, agua limpia, aguas residuales, aislamiento de estaciones de bombeo
• HVAC: aire acondicionado central, calefacción urbana, circulación de agua de refrigeración
• Alimentos y medicinas: sistema de limpieza CIP/SIP, grado sanitario FDA 3A opcional
• Productos químicos y petroquímicos: ácidos débiles y álcalis, disolventes, polvos, tuberías de transporte neumático.
• Energía eléctrica: torre de enfriamiento, condensado, sistema de rociadores contra incendios.
Capacidad de suministro
Capacidad de suministro: 1000 unidades por mes, válvula de mariposa neumática
Embalaje y entrega
Detalle del embalaje:
1) Si es una cantidad grande, una caja de madera contrachapada
2) Si es una cantidad pequeña, una caja de cartón o un palé de madera contrachapada
Puerto de salida: Shanghai, China
Plazo de ejecución:
|
Cantidad (Unidades) |
1-50 |
51-1000 |
＞1001 |
|
Est. Tiempo (días) |
Bienes en stock |
30 |
Para ser negociado |
Nuestro Servicio
1) Línea directa 7x24 horas
2)Estricto control de calidad
3)Buena calidad a un precio favorable
4)Excelente servicio pos-
5) Soporte técnico en línea
6) Plazo de entrega rápido
Consejos para seleccionar y realizar pedidos:
Cuando el medio contenga partículas mayores o iguales a 2 mm, elija un sello duro o una estructura doble excéntrica.
Cuando se requiere seguridad contra incendios, se puede seleccionar relleno de grafito + férula SS316L.
Proporciona electricidad de 24 V/220 V, neumática de doble acción/reinicio por resorte, interruptor de límite y juego completo de posicionador.
Si necesita dibujos CAD de válvulas de mariposa Wafer, modelos 3D o soluciones de personalización de proyectos, comuníquese con: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Sobre nosotros:

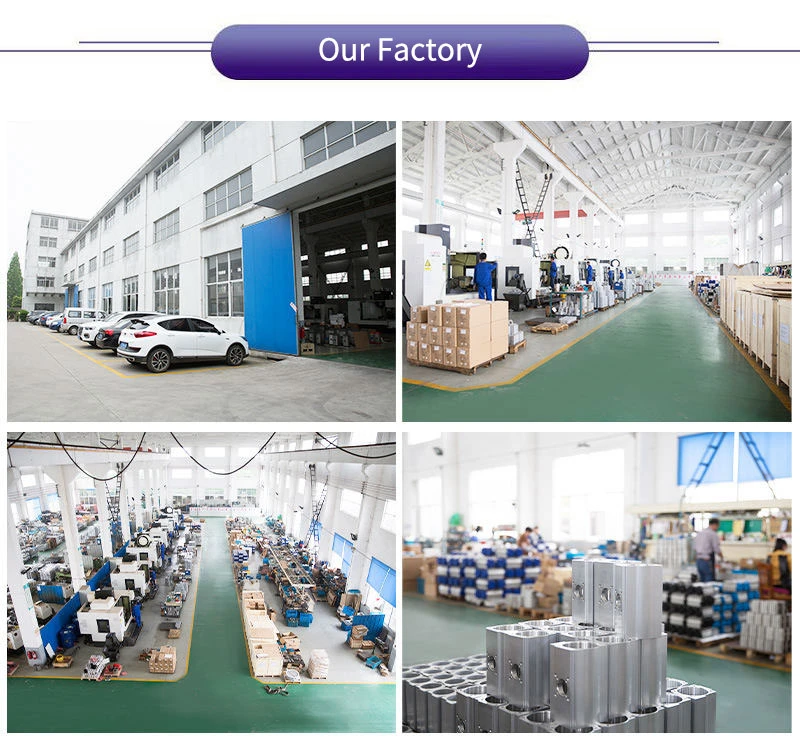

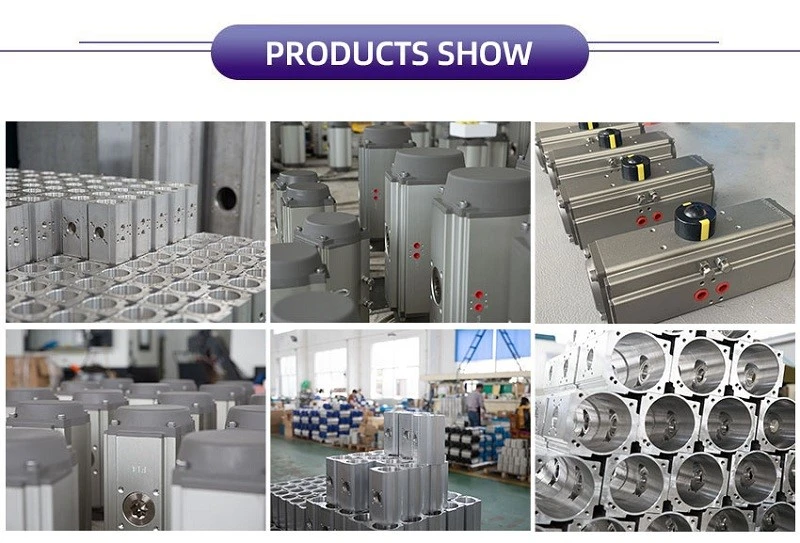

Wuxi Xinming Auto-control Valves Co., Ltd. se especializa en la fabricación de actuadores neumáticos y válvulas de control automático de la serie XM con certificación ISO9001, que cumplen con los estándares ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Con capacidades avanzadas de I+D e instalaciones de producción, nuestros productos sirven a diversas industrias, incluidas las de petróleo y gas, química y plantas de energía, lo que representa nuestro compromiso con "La tecnología primero, la excelencia en la calidad" a través de soluciones innovadoras y un rendimiento confiable.
