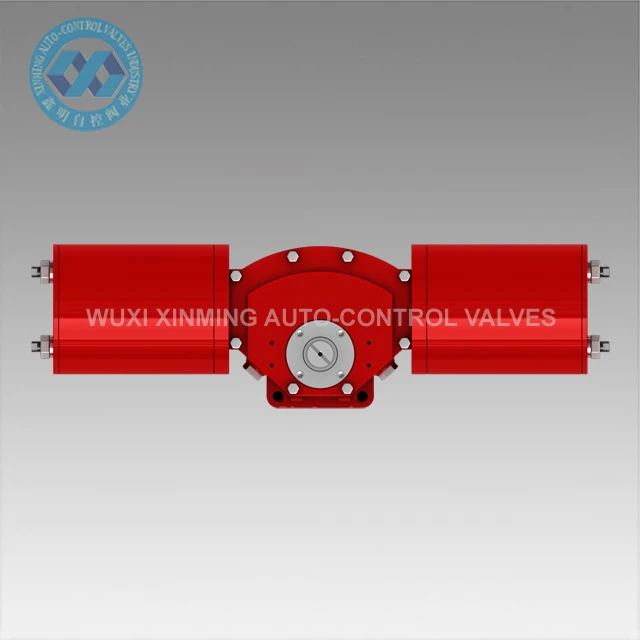

Actuador neumático de yugo escocés de doble acción

Actuador neumático de yugo escocés de doble acción

Los actuadores neumáticos XM Scotch Yoke son aptos para el control de cierre o medición de válvulas de 90° (como válvulas de bola, válvulas de mariposa y válvulas de tapón). Pueden realizar el control automático de procesos industriales con varios accesorios.

Definición del producto

Los actuadores neumáticos de yugo escocés XM son aptos para el control de apagado o medición de válvulas de 90° (como válvulas de bola, válvulas de mariposa y válvulas de tapón). Puede realizar el control automático del proceso industrial con varios accesorios. El principio es que el aire comprimido ingresa a la cámara para empujar el pistón para realizar un movimiento lineal y, mediante las estructuras de transmisión del pasador y la ranura del yugo, el movimiento lineal del pistón se convertirá en movimiento giratorio del yugo e impulsa el eje de salida para que gire, de esta manera logrando el control de la válvula.



En comparación con los actuadores de piñón y cremallera tradicionales, presenta una mayor resistencia estructural, un mayor par de salida y una mayor estabilidad operativa, adaptándose a los requisitos de operación continua a largo plazo en entornos industriales hostiles.

Características principales

Diseño de cámara de aire dual, que controla con precisión la apertura y el cierre de la válvula.

Eliminación de la estructura del resorte, lo que reduce el desgaste de los componentes centrales y prolonga la vida útil general del equipo.

Equipado con pernos de ajuste de carrera precisos bidireccionales, que se adaptan con precisión a los requisitos de precisión de ajuste y carrera de sellado de varias válvulas.

Siguiendo estrictamente los estándares ISO5211 y NAMUR, con gran versatilidad.

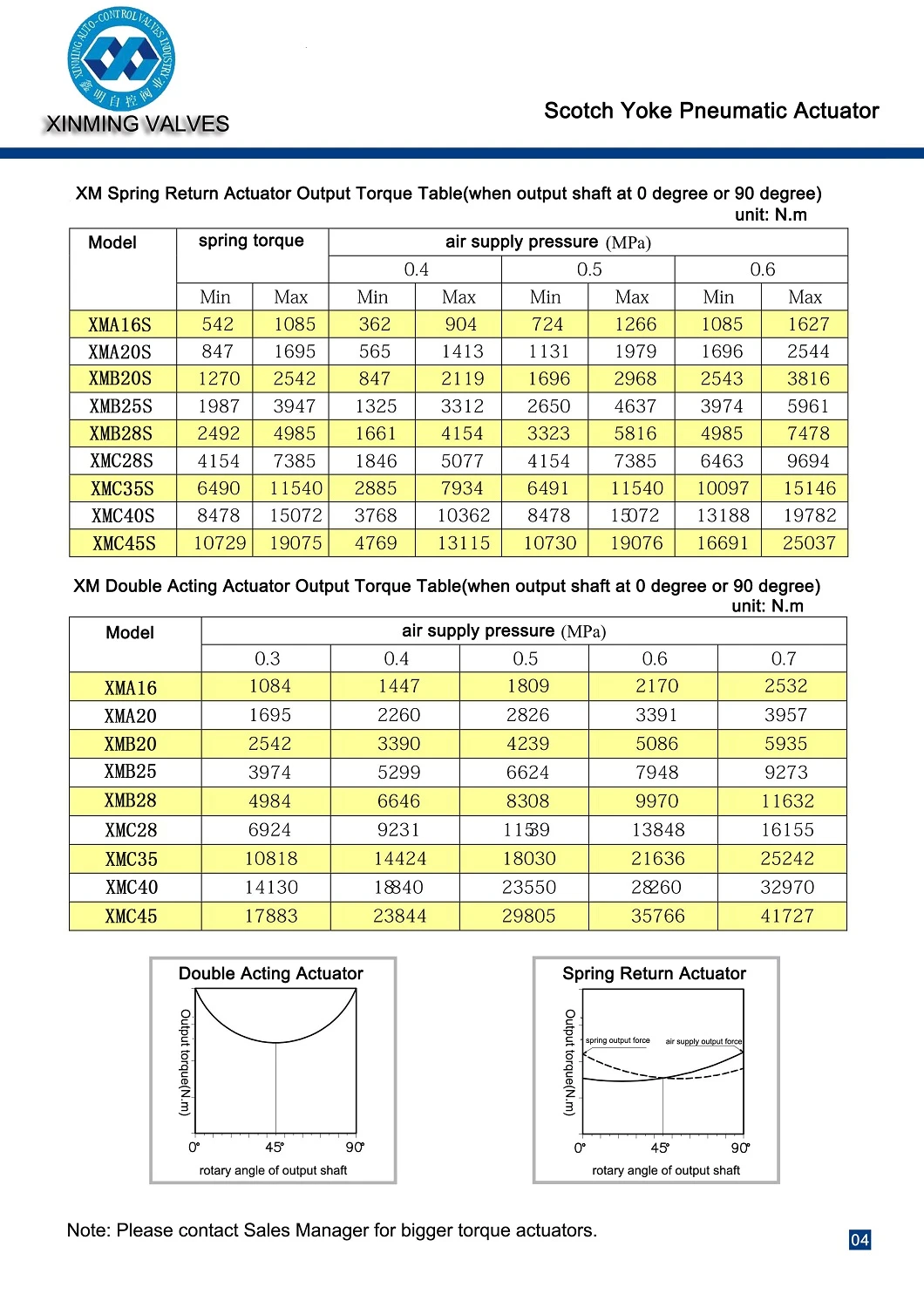

Parámetros técnicos

modelo

SERIE XM-B, SERIE XM-C

Materiales

Hierro dúctil o acero al carbono

Función

Doble efecto

Par de salida

Más de 250000 Nm

Presión de trabajo

0,3-0,6 MPa

Color

Rojo/Personalizado

Tamaño de la interfaz

Cumple con los estándares NAMUR e ISO5211

Temperatura de funcionamiento

Estándar: -20°C a +80°C

Alta temperatura: -15°C a +150°C

Baja temperatura: -40°C a +80°C

Ventajas técnicas

1. Excelente estabilidad en condiciones de trabajo de alta frecuencia: la estructura sin resorte elimina la atenuación del resorte y la fuerza elástica desigual en condiciones de operación de alta frecuencia, lo que garantiza una consistencia extremadamente alta de las acciones recíprocas, una respuesta rápida de arranque y parada y una buena sincronización. Está especialmente diseñado para condiciones de trabajo de interruptor y ajuste automático continuo industrial de alta frecuencia.



2. Menor costo y consumo de energía integral: la estructura de transmisión de yugo escocés tiene una baja pérdida por fricción y una alta eficiencia de conversión de energía, lo que ofrece un par de salida mayor bajo la misma presión de aire. No se requiere reemplazo ni mantenimiento de resortes, con pocos consumibles de operación y mantenimiento posteriores y un corto tiempo de inactividad, lo que reduce en gran medida los costos de uso a largo plazo.



3. Excelente rendimiento de ajuste de precisión: el accionamiento neumático bidireccional está libre de interferencias de histéresis de fuerza elástica. Equipado con un posicionador inteligente, puede realizar un ajuste lineal de alta precisión con un control de apertura preciso, buena repetibilidad y sin errores de retorno, cumpliendo plenamente con los requisitos de ajuste de los sistemas de control automático de procesos refinados.

Preguntas frecuentes

Q: ¿Cuáles son las diferencias principales en los escenarios de aplicación entre el yugo escocés de doble y simple efecto? actuadores?

A:

El modelo de doble acción no tiene función de reinicio automático después del corte de aire y es adecuado para condiciones de trabajo industriales convencionales que requieren arranque y parada continuos de alta frecuencia, ajuste preciso y carga pesada de alto torque con mayor costo, rendimiento y vida útil más larga. El modelo de simple efecto presenta una función a prueba de fallas de restablecimiento del resorte de corte de aire/pérdida de presión, centrándose en el enclavamiento de seguridad contra fallas, y es adecuado para condiciones de trabajo con mayor prioridad de seguridad, como fugas de alto riesgo y cortes de emergencia en las industrias química y de gas.

Q: ¿En qué estado quedará la válvula después de cortar el suministro de aire del actuador de doble acción?

A:

Después del corte de aire o la pérdida de presión, la válvula se bloqueará en la posición original antes del corte de aire sin apertura ni cierre automático, perteneciente a una estructura de mantenimiento de posición. Si se requiere la función de reinicio de seguridad de corte de aire, reemplácelo con un modelo de reinicio de resorte de simple efecto o instale un dispositivo de reinicio de seguridad externo.

Q: ¿Cuáles son las causas y soluciones para la acción lenta y el par insuficiente del equipo?

A:

Causas comunes: presión de suministro de aire insuficiente, aire impuro con agua e impurezas, filtro obstruido, fuga de aire de los sellos, ajuste inadecuado de la carrera y atasco de las piezas de la transmisión por falta de lubricación. Soluciones: Ajuste la presión del aire al rango de trabajo estándar de 0,4 a 0,8 MPa; limpiar el filtro de aire y purificar la fuente de aire; inspeccionar y reemplazar sellos viejos; Lubrique la estructura de la transmisión y calibre los parámetros de carrera.

Q: ¿Se puede adaptar a válvulas de gran diámetro y alta carga?

A:

Absolutamente adaptable. La estructura de par variable del yugo escocés es inherentemente adecuada para las características de carga pesada de la válvula. El accionamiento bidireccional de doble acción no tiene pérdida de fuerza elástica y puede accionar de forma estable válvulas de mariposa y válvulas de bola de gran diámetro. Solo es necesario hacer coincidir la especificación correspondiente y la presión de aire estándar de acuerdo con los parámetros de torque de la válvula.

Q: ¿Puedo imprimir el logotipo de mi marca en el actuador?

A:

Se admite la personalización del logotipo OEM.

Q: ¿Términos comerciales?

A:

De acuerdo con Incoterms 2010, normalmente con EXW, FOB Shanghai, CFR, CIF y DDU.
