En los sistemas de automatización industrial, muchas empresas encuentran con frecuencia problemas en el control de válvulas, como velocidad de respuesta lenta, par insuficiente, bajo nivel de automatización y mantenimiento frecuente. Especialmente en sistemas de tuberías que requieren apertura y cierre frecuente de válvulas, el rendimiento inestable del actuador no solo afecta la eficiencia de la producción sino que también puede representar riesgos para la seguridad.
El actuador neumático de desplazamiento en ángulo está diseñado para resolver estos problemas, proporcionando un control automatizado estable, rápido y confiable para varias válvulas rotativas de 90 grados.
El actuador neumático de desplazamiento en ángulo es un actuador accionado por aire comprimido. A través de un mecanismo de transmisión interno, convierte la energía neumática en movimiento de rotación angular, logrando así la apertura y cierre de la válvula.
Este actuador se utiliza principalmente para controlar válvulas de carrera angular como válvulas de bola, válvulas de mariposa y válvulas de tapón. Presenta una estructura compacta, operación estable y respuesta rápida, lo que lo convierte en un importante dispositivo de control en sistemas de tuberías industriales automatizados.
El actuador neumático de desplazamiento en ángulo de la serie XM se utiliza para controlar automáticamente válvulas de mariposa, válvulas de bola y maquinaria con movimiento giratorio. Los pistones de cremallera doble-de aleación de aluminio fundido-de precisión con tratamiento de oxidación dura mejoran la precisión del ángulo giratorio y la vida útil. El cuerpo del actuador con -oxidación dura puede evitar los rayones de manera efectiva.
Especificaciones del producto
|
Nombre del producto |
Actuador neumático de desplazamiento en ángulo |
|
Material |
Acero inoxidable/aleación de aluminio |
|
Certificado |
ISO9001: 2015, CE, ATEX, SIL3 |
|
Función |
ENCENDIDO / APAGADO |
|
Solicitud |
Válvula de bola de automatización, válvula de mariposa de automatización |
|
Rango de temperatura |
-40~150 grados C |
|
El tiempo de entrega |
dentro de 7 días normalmente. |
|
Puerto de embarque |
Shanghái, Ningbo, etc. |
|
Detalle del paquete |
Cada caja de cartón en el interior, caja de madera contrachapada (envío marítimo) o paleta (envío aéreo) en el exterior |
|
Ángulo giratorio |
0~90 grados/0~120 grados/0~180 grados |
|
Estructura |
Actuador rotativo de piñón y cremallera |
|
Tratamiento superficial |
anodización dura |
|
Temperatura de trabajo |
Temperatura normal: -20 grados ~ 80 grados (-4 grados F ~ 176 grados F) |
|
Conexión |
NAMUR, ISO5211 y DIN3337 |
|
Color de la gorra |
soporte personalizado |
|
Tipo |
doble efecto y simple efecto |
|
Indicador |
Soporte personalizado |
|
Instalar accesorios |
Caja de interruptores de límite/válvula solenoide/posicionador de válvula, etc. |
|
Accesorios de válvulas |
Caja de cambios de anulación manual |
|
Pistón |
Anodizado duro |
|
Medio |
Agua, aceite, aire o ambiente corrosivo |
|
Modelo |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Capacidad de suministro
Disponemos de un stock suficiente de modelos estándar y podemos entregarlos rápidamente.
Admite la personalización OEM/ODM, con la finalización más rápida de producción personalizada en lotes pequeños-en 7 días.
Embalaje y entrega
Detalle del embalaje:
1). Caja separada con embalaje de espuma en el interior.
2) caja de madera contrachapada para envío marítimo
3) Palet de madera contrachapada para envío aéreo
Puerto de salida: Shanghai, China
Plazo de ejecución:
|
Cantidad (Unidades) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Tiempo (días) |
Bienes en stock |
7 |
20 |
Para ser negociado |
Ventaja
Todos los procesos se forman-una vez-por CNC para garantizar la precisión del proceso y la vida útil.

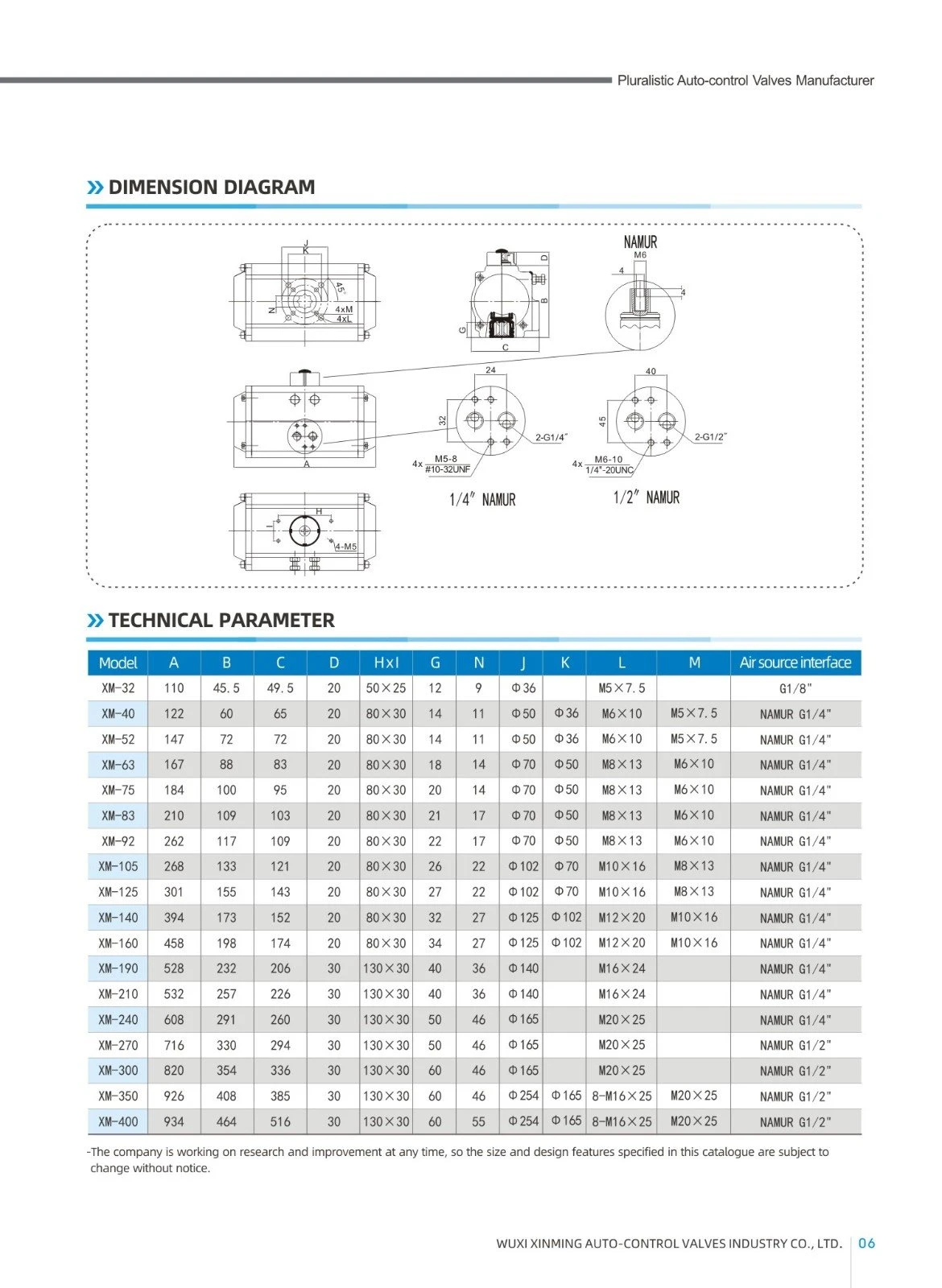

Dimensiones del actuador neumático de desplazamiento en ángulo
TABLA DE TORQUE DE SALIDA DEL ACTUADOR DE DOBLE EFECTO XM
|
Modelo |
Presión de aire de entrada (unidad: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Par de salida de presión de aire (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
