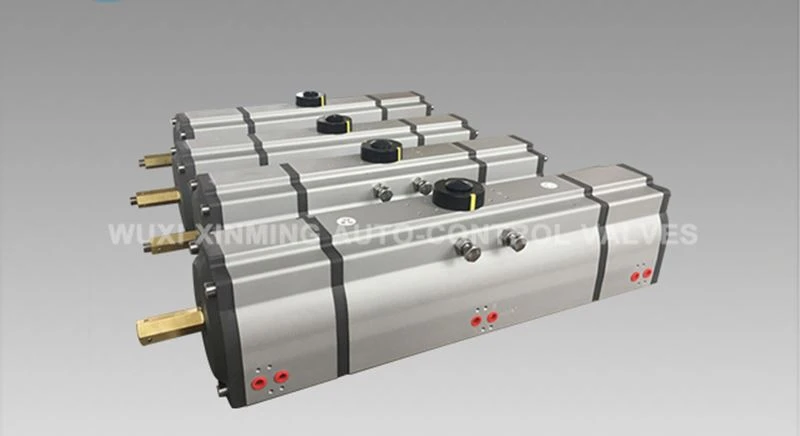

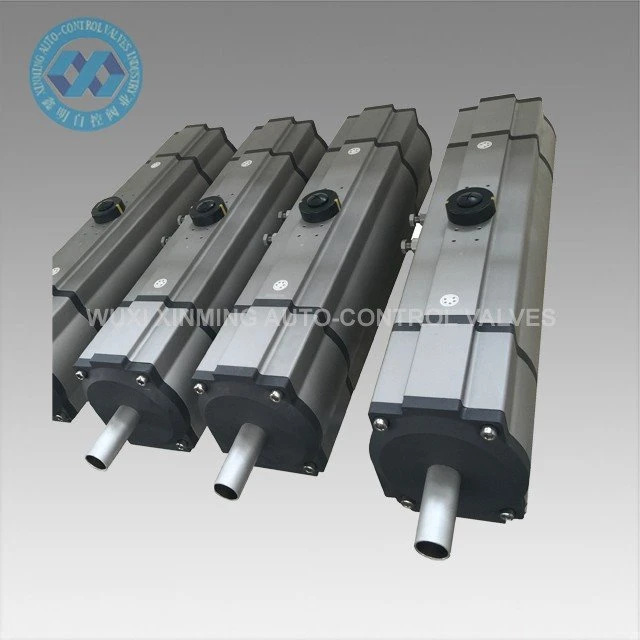

Introducción del producto
El actuador neumático de tres etapas se utiliza para controlar válvulas de mariposa, válvulas de bola y maquinaria con movimiento rotatorio automáticamente. Los pistones de doble rack de aleación de aluminio fundido a presión de precisión con tratamiento de oxidación dura mejoran la precisión del ángulo rotatorio y la vida útil del trabajo. El cuerpo del actuador con oxidación dura puede evitar el rasguño de manera efectiva.
Detalles rápidos
Nombre del producto: Actuador neumático de tres etapas
Nombre de marca: XM y OEM también se acepta
Tamaño del actuador: 32mm-400mm
Ángulo giratorio: 0 ° ~ 180 ° (±5 °)
Rango de temperatura de trabajo: -20 ° C ~ + 80 ° C (estándar)
-40 °C ~ + 80 ° C (baja temperatura)
-15 ° C ~ 150 ° C (alta temperatura)
Presión de suministro de aire: 0.2 ~ 0.8MPa, 10Mpa max
Conexión superior: VDI/VDE3845 NAMUR
Conexión inferior: ISO 5211 y DIN3337
Material: aleación de aluminio
Estructura: cremallera y piñón, pistones de cremallera dual
Tratamiento de la superficie corporal del actuador: anodizado duro u oxidación por inmersión
Color de la tapa final: gris negro, negro, azul oscuro, azul cielo, rojo, naranja, verde, etc.
Certificación: CE, ATEX, SIL3, ISO9001:2016
Parámetro técnico
TABLA DE PAR DE SALIDA DEL ACTUADOR NEUMÁTICO XM DE TRES ETAPAS
Modelo | Presión de aire de entrada (unidad: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Par de salida de presión de aire (N.m) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Capacidad de suministro
Capacidad de suministro: 10000 unidades por mes Actuador rotativo neumático
Embalaje y entrega
Detalle del embalaje: 1). caja de cartón separada con embalaje de espuma en el interior
2). caja de madera contrachapada para envío marítimo
3). Palet de madera contrachapada para envío aéreo
Puerto de salida: Shanghai, China
Plazo de entrega:
Cantidad(Unidades) | 1-500 | 501-10000 | >10001 |
Hora (días) | 15 | 30 | A negociar |
Ventaja
1) Todas las piezas de repuesto importantes se tratarían con anodización dura para mejorar la resistencia en gran medida para garantizar el buen rendimiento y la vida útil.
2) Todos los procesos son de una sola vez por CNC para garantizar la precisión del proceso y la vida útil del deber.
Aplicación
Los actuadores neumáticos de cremallera y piñón se pueden aplicar a diversos entornos inflamables, corrosivos, polvorientos, de fuerte campo magnético, radiación, vibración y corrosión en interiores o exteriores, y son ampliamente utilizados en energía eléctrica, petroquímica, metalurgia, petróleo, gas natural, ciudades, edificios, drenaje, productos químicos, refinación de petróleo, minería, centrales eléctricas, metalurgia, construcción, medicina, alimentos, gas natural, investigación científica, etc.
Introducción a la empresa
Desde 2007, WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD se ha establecido.
Fabricamos principalmente actuador neumático, válvula de bola neumática, válvula de mariposa neumática, válvula de control neumático / eléctrico, etc.

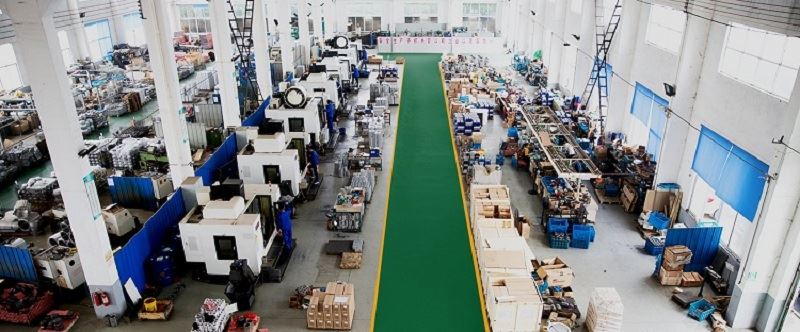

Nuestra empresa cuenta con equipos de procesamiento avanzados y equipos de prueba sofisticados. Nuestros equipos de procesamiento incluyen tornos, fresadoras, mandrinadoras, cepilladoras, taladradoras, tornos CNC, centros de mecanizado CNC y otros equipos. Hay un total de 30 juegos, de los cuales hay 5 juegos importados del centro de máquinas verticales y varios conjuntos de tornos CNC avanzados.
