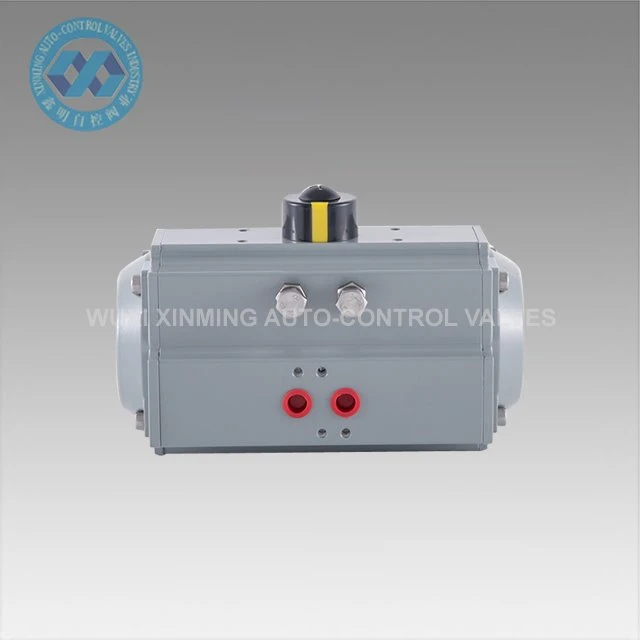

Introducción del producto
El actuador neumático de aluminio se utiliza para controlar válvulas de mariposa, válvulas de bola y maquinaria con movimiento rotatorio automáticamente.
Características de diseño
1. El cuerpo de la válvula y el pistón están anodizados con fuerza.
2. A menos que el tornillo indicador sea de plástico, todos los demás tornillos son SS304.
3. Los pares de salida grandes y pequeños son opcionales.
Detalles rápidos
Nombre del producto: Actuador neumático de aluminio
Nombre de marca: XM y OEM también se acepta
Tamaño del actuador: 32mm-400mm
Ángulo giratorio: 0 ° ~ 90 ° (±5 °)
Rango de temperatura de trabajo: -20 ° C ~ + 80 ° C (estándar)
-40 °C ~ + 80 ° C (baja temperatura)
-15 ° C ~ 150 ° C (alta temperatura)
Presión de suministro de aire: 0.2 ~ 0.8MPa, 10Mpa max
Conexión superior: VDI/VDE3845 NAMUR
Conexión inferior: ISO 5211 y DIN3337
Material: aleación de aluminio
Estructura: cremallera y piñón, pistones de cremallera dual
Tratamiento de la superficie corporal del actuador: anodizado duro con recubrimiento epoxi completo (contra corrosivos suaves)
Color de la tapa final: gris negro, negro, azul oscuro, azul cielo, rojo, naranja, verde, etc.
Certificación: CE, ATEX, SIL3, ISO9001:2016
Parámetro técnico
TABLA DE PAR DE SALIDA DEL ACTUADOR NEUMÁTICO DE ALUMINIO XM
Modelo | Presión de aire de entrada (unidad: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Par de salida de presión de aire (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Repuestos y material
Diagrama de dimensiones
Introducción a la empresa
Desde 2007, WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD se ha establecido.
Fabricamos principalmente actuador neumático, válvula de bola neumática, válvula de mariposa neumática, válvula de control neumático / eléctrico, etc.
Nuestra empresa cuenta con equipos de procesamiento avanzados y equipos de prueba sofisticados. Nuestros equipos de procesamiento incluyen tornos, fresadoras, mandrinadoras, cepilladoras, taladradoras, tornos CNC, centros de mecanizado CNC y otros equipos. Hay un total de 30 juegos, de los cuales hay 5 juegos importados del centro de máquinas verticales y varios conjuntos de tornos CNC avanzados.
Capacidad de suministro:10000 unidades por mes Actuador rotativo neumático
Embalaje y entrega
Detalle del embalaje: 1). caja de cartón separada con embalaje de espuma en el interior
2). caja de madera contrachapada para envío marítimo
3). Palet de madera contrachapada para envío aéreo
Puerto de salida:Shanghái, China
Plazo de entrega:
Cantidad(Unidades) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Hora (días) | Mercancías en stock | 7 | 20 | A negociar |
