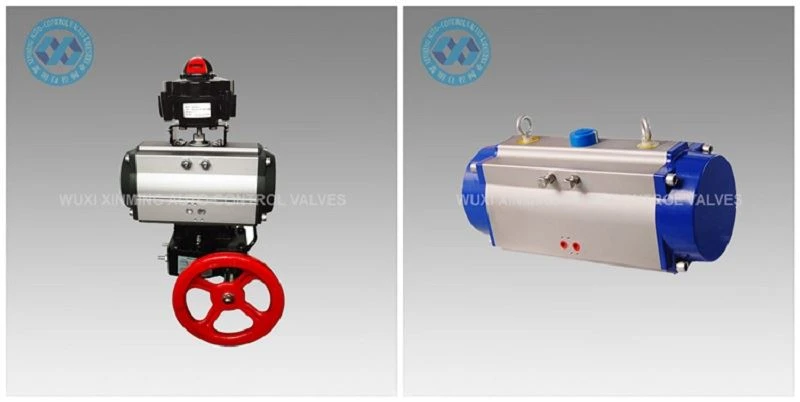

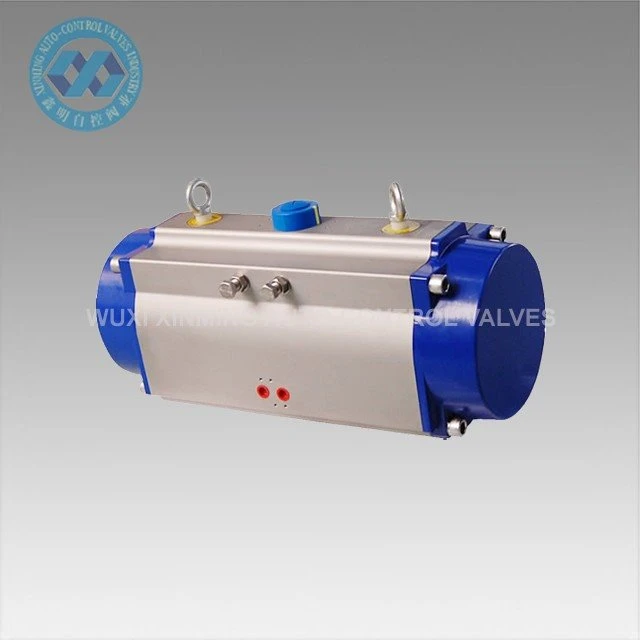

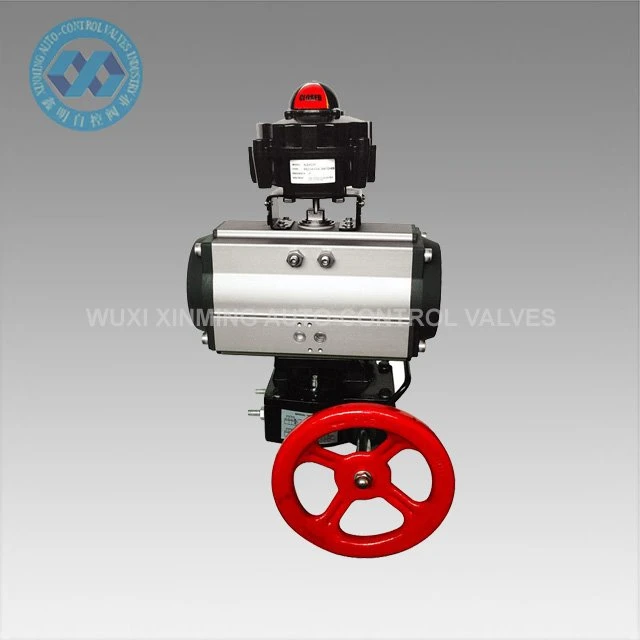

Introducción del producto
El actuador neumático de encendido y apagado se utiliza para controlar válvulas de mariposa, válvulas de bola y maquinaria con movimiento rotatorio automáticamente. Los pistones de doble rack de aleación de aluminio fundido a presión de precisión con tratamiento de oxidación dura mejoran la precisión del ángulo rotatorio y la vida útil del trabajo. El cuerpo del actuador con oxidación dura puede evitar el rasguño de manera efectiva.
Detalles rápidos
Nombre del producto: Actuador neumático de encendido y apagado
Nombre de marca: XM y OEM también se acepta
Tamaño del actuador: 32mm-400mm
Ángulo giratorio: 0 ° ~ 90 ° (±5 °)
Rango de temperatura de trabajo: -20 ° C ~ + 80 ° C (estándar)
-40 °C ~ + 80 ° C (baja temperatura)
-15 ° C ~ 150 ° C (alta temperatura)
Presión de suministro de aire: 0.2 ~ 0.8MPa, 10Mpa max
Conexión superior: VDI/VDE3845 NAMUR
Conexión inferior: ISO 5211 y DIN3337
Material: aleación de aluminio
Estructura: cremallera y piñón, pistones de cremallera dual
Tratamiento de la superficie corporal del actuador: anodizado duro u oxidación por inmersión
Color de la tapa final: gris negro, negro, azul oscuro, azul cielo, rojo, naranja, verde, etc.
Certificación: CE, ATEX, SIL3, ISO9001:2016
Parámetro técnico
TABLA DE PAR DE SALIDA DEL ACTUADOR NEUMÁTICO DE ENCENDIDO Y APAGADO XM
Modelo | Presión de aire de entrada (unidad: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Par de salida de presión de aire (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

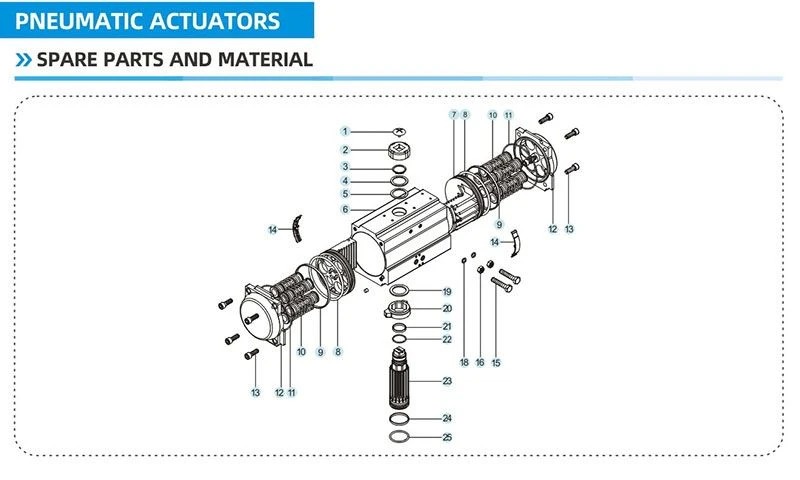

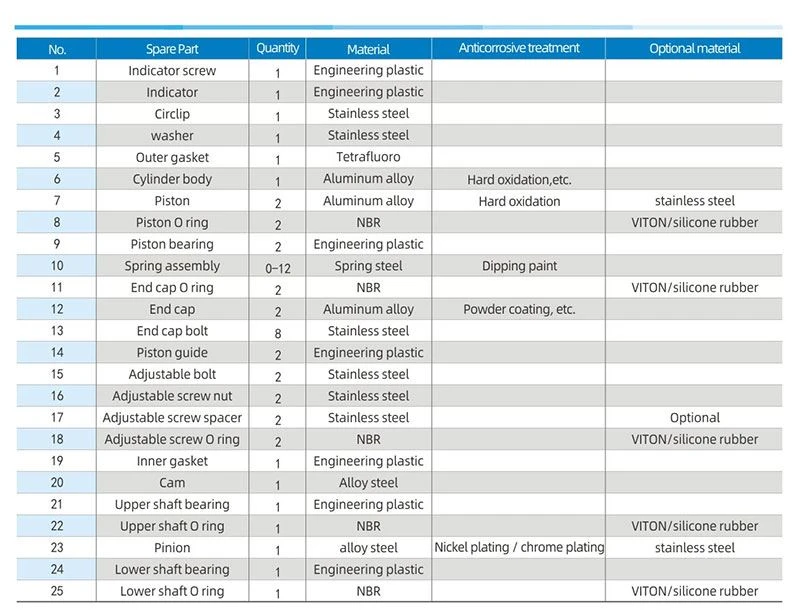

Repuestos y material

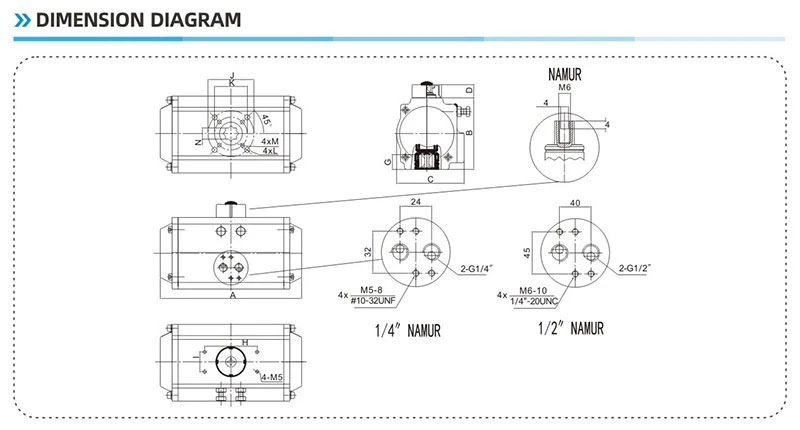

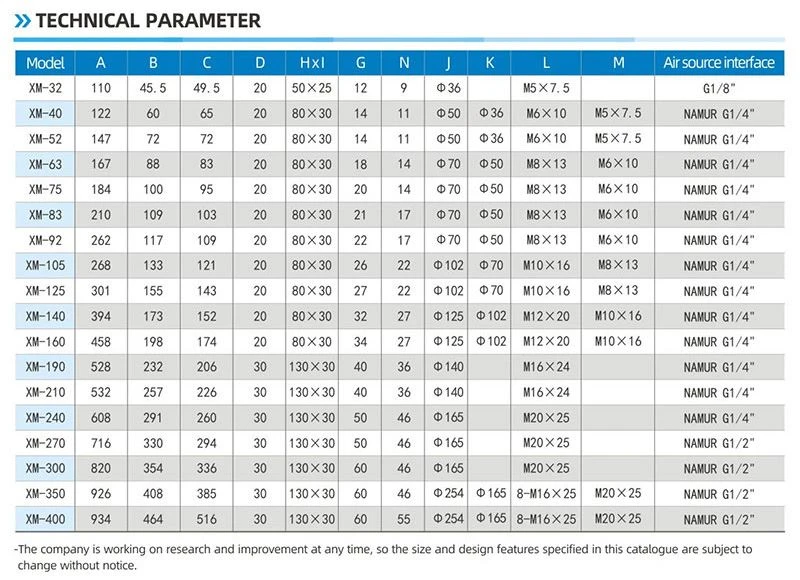

Diagrama de dimensiones
Capacidad de suministro
Capacidad de suministro: 10000 unidades por mes Actuador rotativo neumático
Embalaje y entrega
Detalle del embalaje: 1). caja de cartón separada con embalaje de espuma en el interior
2). Estuche de madera contrachapada para envío marítimo
3). Palet de madera contrachapada para envío aéreo
Puerto de salida: Shanghai, China
Plazo de entrega:
Cantidad(Unidades) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Hora (días) | Mercancías en stock | 7 | 20 | A negociar |
Ventaja
1) Todas las piezas de repuesto importantes se tratarían con anodización dura para mejorar la resistencia en gran medida para garantizar el buen rendimiento y la vida útil.
2) Todos los procesos son de una sola vez por CNC para garantizar la precisión del proceso y la vida útil del deber.
Aplicación
Los actuadores neumáticos de piñón y cremallera pueden ser adecuados para diversos entornos inflamables, corrosivos, de servicio, de fuerte campo magnético, radiación, vibración corrosiva en interiores o exteriores, que se utilizan ampliamente en el campo de la energía eléctrica, petroquímica, metalurgia, petróleo, construcción, drenaje, industria química, refinación de petróleo, minería, planta de energía, metalurgia, arquitectura, medicina, alimentos, gas, investigación científica, etc.
Introducción a la empresa
Desde 2007, WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD se ha establecido.
Fabricamos principalmente actuador neumático, válvula de bola neumática, válvula de mariposa neumática, válvula de control neumático / eléctrico, etc.
Nuestra empresa cuenta con equipos de procesamiento avanzados y equipos de prueba sofisticados. Nuestros equipos de procesamiento incluyen tornos, fresadoras, mandrinadoras, cepilladoras, taladradoras, tornos CNC, centros de mecanizado CNC y otros equipos. Hay un total de 30 juegos, de los cuales hay 5 juegos importados del centro de máquinas verticales y varios conjuntos de tornos CNC avanzados.
Nuestro Servicio
1) Línea directa de 7x24 horas
2) Estricto control de calidad
3) Buena calidad a un precio favorable
4) Excelente servicio posterior
5) Soporte técnico en línea
6) Tiempo de entrega rápido
PREGUNTAS MÁS FRECUENTES
Q 1: ¿Capacidad de condiciones de pago?
A 1: T/T, L/C, Western Union.
P 2: ¿Términos comerciales?
A 2: De acuerdo con los Incoterms 2010, normalmente con EXW, FOB shanghai, CFR, CIF y DDU.
P 3: ¿Validez de la cotización?
A 3: En un plazo de 30 días.
P 4: ¿Modos de envío?
A 4: Por mar, por aire, por expreso o por ferrocarril.
Q 5: ¿Garantía?
A 5: Un año de garantía de calidad gratis y servicio de pago de por vida.
P 6: ¿Instalación y capacitación?
A 6: guía de vídeo normal para la instalación. Si es necesario, se proporciona un servicio de ingeniería pagado en el extranjero.
