Caracteristicas de diseño
Caracteristicas de diseño

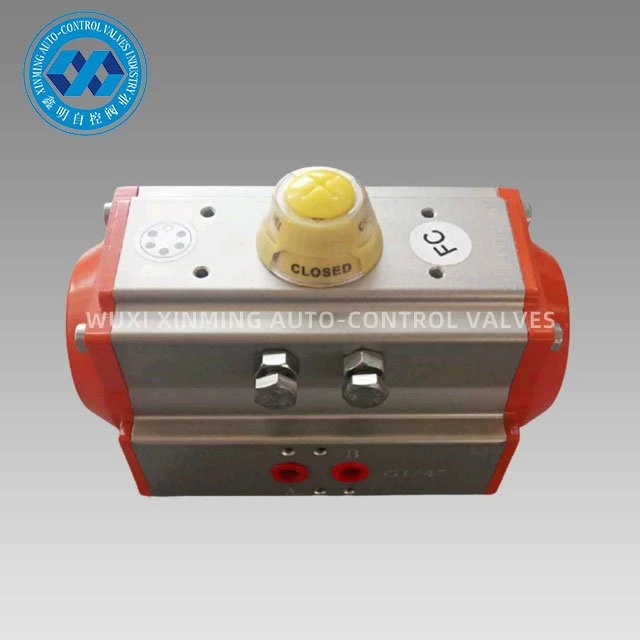

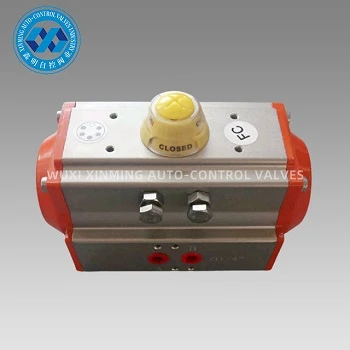

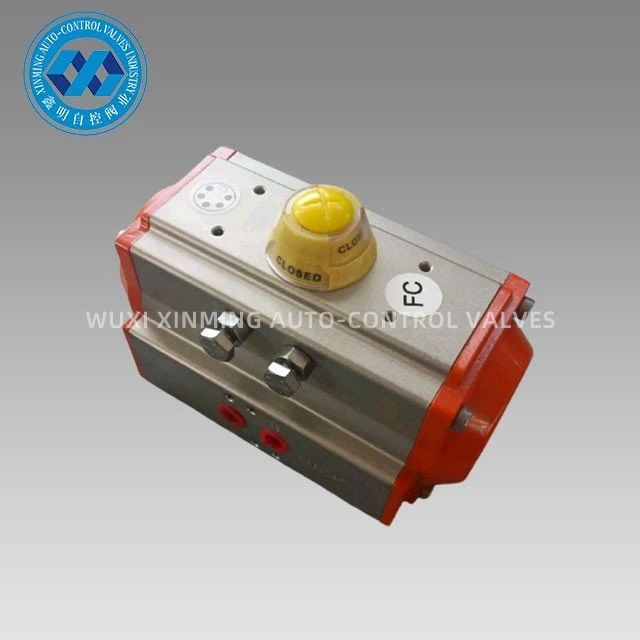

Los actuadores rotativos neumáticos de doble efecto AT se estudian, desarrollan y diseñan sobre la base de la aplicación integral de nuevas tecnologías, nuevos materiales, nuevos procesos y conceptos innovadores en el país y en el extranjero, con las siguientes características:
1. Totalmente en línea con las normas internacionales: IS05211, DIN3337 y VDI/VDE-3845, estándares NAMUR.
2. Para el cilindro de aluminio extruido de alta resistencia, la superficie interna está finamente molida y anodizada, con una larga vida útil, bajo coeficiente de fricción y acción rápida.
3. La hermosa forma compacta y moderna y las especificaciones múltiples hacen que la selección sea más económica.
4. Todas las superficies activas adoptan rodamientos de alta calidad con baja fricción, larga vida útil y sin ruido.
5. Se instalan dos mecanismos de ajuste de carrera independientes para ajustar fácilmente ± 5 grados adicionales en la posición completamente abierta o completamente cerrada
6. Los actuadores con la misma estructura externa están disponibles en versiones de doble y simple efecto (retorno por resorte). La versión de simple efecto tiene un tipo normal cerrado y normal abierto
Capacidad de suministro
Capacidad de suministro: 10000 unidades por mes Actuador rotativo neumático
Embalaje y Entrega
Detalle del embalaje: 1). Cartón separado con embalaje de espuma en el interior
2) caja de madera contrachapada para envío marítimo
3) Palet de madera contrachapada para envío aéreo
Puerto de salida: Shanghái, China
Tiempo de espera:
|
Cantidad (Unidades) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Tiempo (días) |
Mercancías en stock |
7 |
20 |
Ser negociado |
Introducción del producto
Los actuadores neumáticos AT de la serie XM se utilizan para controlar automáticamente válvulas de mariposa, válvulas de bola y maquinaria con movimiento giratorio. Los pistones de doble cremallera de aleación de aluminio fundido a presión con tratamiento de oxidación dura mejoran la precisión del ángulo de rotación y la vida útil. El cuerpo del actuador con oxidación dura puede evitar el rasguño de manera efectiva.
Ventaja

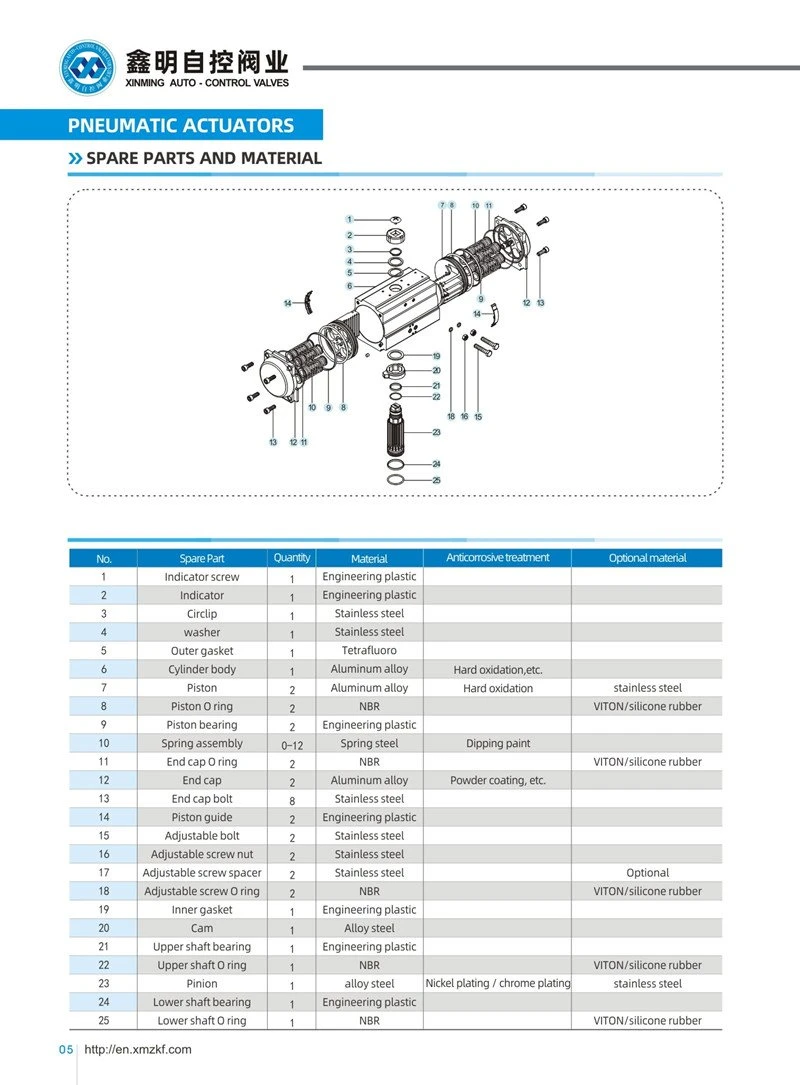

1) Todas las piezas de repuesto importantes se tratarán con anodización dura para mejorar la resistencia en gran medida para garantizar el buen rendimiento y la vida útil.
2) Todos los procesos se forman una sola vez por CNC para garantizar la precisión del proceso y la vida útil.
Solicitud
Los actuadores rotativos neumáticos pueden ser adecuados para diversos entornos inflamables, corrosivos, polvorientos, de fuerte campo magnético, radiación, vibraciones corrosivas en interiores o exteriores, que se utilizan ampliamente en el campo de la energía eléctrica, petroquímica, metalurgia, petróleo, gas, ciudad, construcción, Drenaje, industria química, refinación de petróleo, minería, planta de energía, metalurgia, arquitectura, medicina, alimentos, gas, investigación científica, etc.
Parámetro técnico
TABLA DE TORQUE DE SALIDA DEL ACTUADOR DE DOBLE EFECTO XM
| Modelo |
Presión de aire de entrada (unidad: bar) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| Par de salida de presión de aire (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Introducción de la Compañía
Desde 2007, se ha establecido WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Principalmente fabricamos actuadores neumáticos, válvulas de bola neumáticas, válvulas de mariposa neumáticas, válvulas de control neumáticas/eléctricas, etc.

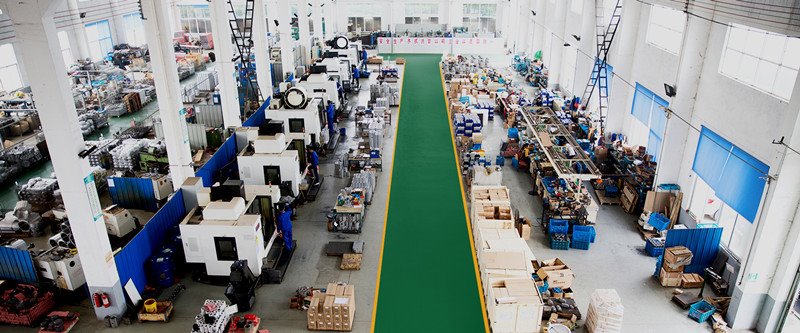

Nuestra empresa cuenta con equipos de procesamiento avanzados y sofisticados equipos de prueba. Nuestro equipo de procesamiento incluye tornos, fresadoras, mandrinadoras, cepilladoras, perforadoras, tornos CNC, centros de mecanizado CNC y otros equipos. Hay un total de 30 juegos, de los cuales hay 5 juegos de centros de máquinas verticales importados y varios juegos de tornos CNC avanzados.
Nuestro servicio
1) Línea directa 7x24 horas
2) estricto control de calidad
3) Buena calidad a un precio favorable.
4) excelente servicio posventa
5) soporte técnico en línea
6) tiempo de entrega más rápido
