La integración de una caja de interruptor de límite en un sistema de fábrica inteligente es un movimiento estratégico que puede mejorar significativamente la eficiencia, la seguridad y la productividad de las operaciones industriales. Como proveedor de caja de interruptor de límite de buena reputación, he sido testigo de primera mano del impacto transformador que pueden tener estos dispositivos cuando se incorporan perfectamente en los entornos de fabricación modernos. En esta publicación de blog, compartiré información valiosa sobre cómo integrar una caja de interruptor de límite en un sistema de fábrica inteligente de manera efectiva.
Cajas de interruptor de límite de comprensión
Antes de profundizar en el proceso de integración, es crucial tener una comprensión clara de qué son los cuadros de interruptor de límite y cómo funcionan. Un cuadro de interruptor de límite es un dispositivo diseñado para detectar la presencia o ausencia de un objeto dentro de un rango específico. Por lo general, consiste en un mecanismo de interruptor, un actuador y una carcasa. Cuando un objeto entra en contacto con el actuador, el interruptor se activa, enviando una señal al sistema de control.
Las cajas de interruptor de límite se utilizan ampliamente en diversas aplicaciones industriales, incluidos los sistemas de transporte, los brazos robóticos y la maquinaria automatizada. Desempeñan un papel vital para garantizar la operación segura y precisa de estos sistemas al proporcionar retroalimentación sobre la posición, el movimiento y el estado del equipo.
Beneficios de integrar las cajas de interruptor de límite en un sistema de fábrica inteligente
La integración de las cajas de interruptor de límite en un sistema de fábrica inteligente ofrece numerosos beneficios, que incluyen:
Seguridad mejorada
Los cuadros de interruptor de límite ayudan a prevenir accidentes y daños en el equipo al proporcionar retroalimentación en tiempo real sobre la posición y el movimiento de la maquinaria. Se pueden utilizar para detectar el viaje excesivo, la colisión y otras condiciones potencialmente peligrosas, lo que permite que el sistema de control tome las medidas apropiadas, como detener el equipo o activar una alarma.
Eficiencia mejorada
Al proporcionar retroalimentación de posición precisa, los cuadros de interruptor de límite permiten un control preciso de la maquinaria y los procesos de automatización. Esto puede conducir a un mayor rendimiento, un tiempo de inactividad reducido y una mejor calidad del producto. Por ejemplo, en un sistema transportador, se pueden usar cajas de interruptor de límite para garantizar que los productos estén correctamente posicionados y espaciados, optimizando el flujo de materiales y reduciendo el riesgo de atascos.
Monitoreo y control remoto
Los sistemas de fábrica inteligente a menudo incorporan capacidades de control y control remotos, lo que permite a los operadores monitorear el estado del equipo y hacer ajustes desde una ubicación central. Los cuadros de interruptor de límite se pueden integrar con estos sistemas, lo que permite el monitoreo en tiempo real del estado del interruptor, la detección de fallas y la configuración remota. Esto puede mejorar significativamente la eficiencia de los procesos de mantenimiento y solución de problemas.
Recopilación y análisis de datos
Los cuadros de interruptor de límite pueden generar datos valiosos sobre el funcionamiento de la maquinaria y los procesos de automatización. Al integrar estos dispositivos en un sistema de fábrica inteligente, estos datos se pueden recopilar, analizar y utilizar para identificar tendencias, optimizar el rendimiento y predecir las necesidades de mantenimiento. Por ejemplo, el análisis de la frecuencia y la duración de las actuaciones del interruptor puede proporcionar información sobre el desgaste del equipo y ayudar a programar el mantenimiento preventivo.
Pasos para integrar un cuadro de interruptor de límite en un sistema de fábrica inteligente
La integración de un cuadro de interruptor de límite en un sistema de fábrica inteligente implica varios pasos clave. Aquí hay una guía paso a paso para ayudarlo a través del proceso:
Paso 1: evaluar sus requisitos
El primer paso para integrar un cuadro de interruptor de límite en un sistema de fábrica inteligente es evaluar sus requisitos específicos. Considere factores como el tipo de maquinaria o equipo que está utilizando, el entorno operativo, el nivel requerido de precisión y confiabilidad, y la infraestructura del sistema de control existente. Esto lo ayudará a seleccionar el cuadro de interruptor de límite correcto para su aplicación.

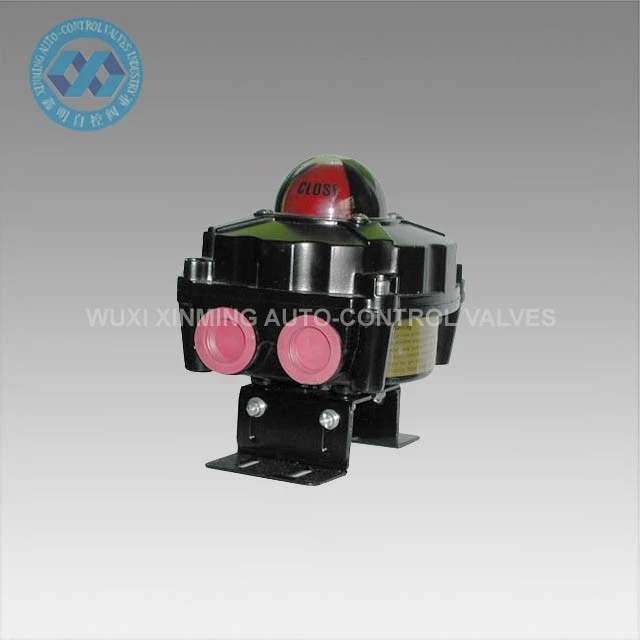

Por ejemplo, si está operando en un entorno peligroso, es posible que deba elegir unCaja de interruptor de límite a prueba de explosiónEso cumple con los estándares de seguridad relevantes. Por otro lado, si necesita una operación de alta velocidad y un posicionamiento preciso, puede optar por una caja de interruptor de límite más avanzada con características como sensibilidad ajustable y retroalimentación de alta resolución.
Paso 2: seleccione el cuadro de interruptor de límite derecho
Una vez que haya evaluado sus requisitos, es hora de seleccionar el cuadro de conmutación de límite correcto para su aplicación. Hay varios factores a considerar al tomar esta decisión, incluyendo:
- Tipo de interruptor:Las cajas de interruptor de límite vienen en varios tipos, incluidos interruptores mecánicos, magnéticos y ópticos. Cada tipo tiene sus propias ventajas y desventajas, por lo que es importante elegir el que mejor se adapte a su aplicación.
- Tipo de actuador:El actuador es la parte del cuadro de interruptor de límite que entra en contacto con el objeto que se detecta. Hay varios tipos de actuadores disponibles, incluidos los actuadores de palanca, rolleros y émbolo. Elija el tipo de actuador que sea más apropiado para su aplicación en función de factores como el tamaño y la forma del objeto, el entorno operativo y el nivel requerido de sensibilidad.
- Especificaciones eléctricas:Considere las especificaciones eléctricas de la caja de interruptor de límite, como el voltaje, la corriente y la clasificación de contacto. Asegúrese de que estas especificaciones sean compatibles con la infraestructura de su sistema de control existente.
- Calificación ambiental:Si la caja de interruptor de límite estará expuesta a condiciones ambientales duras, como polvo, humedad o temperaturas extremas, elija una caja con una alta calificación ambiental.

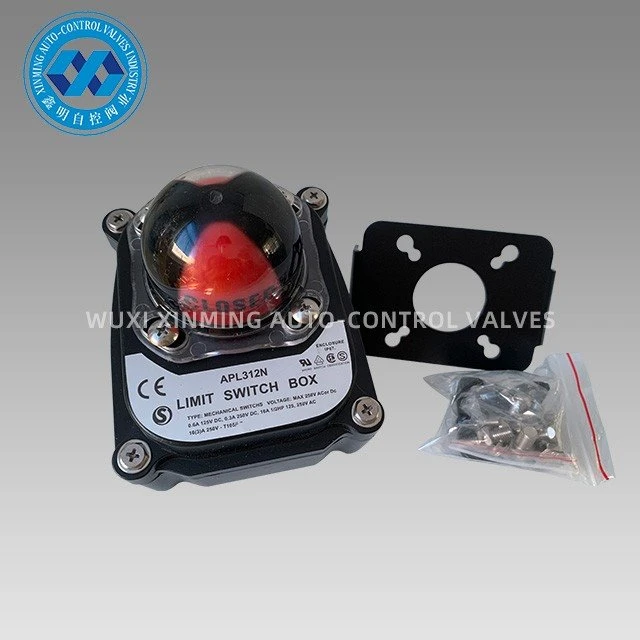

Algunas de nuestras cajas de interruptor de límite popular incluyen elCaja de interruptor de límite APL312y elCuadro de interruptor de límite APL210. Estos productos están diseñados para proporcionar un rendimiento confiable y preciso en una amplia gama de aplicaciones industriales.
Paso 3: Planifique la instalación
Antes de instalar la caja de interruptor de límite, es importante planificar la instalación cuidadosamente. Esto incluye determinar la ubicación óptima para la caja de interruptor, garantizar el cableado y la conexión a tierra adecuados, y probar la caja de interruptor antes de conectarla al sistema de control.
- Ubicación:Elija una ubicación para la caja de interruptor de límite que proporciona un fácil acceso para el mantenimiento y la inspección. Asegúrese de que la caja de interruptor esté montada de forma segura y esté protegida de daños físicos y factores ambientales.
- Alambrado:Siga las instrucciones del fabricante para cablear el cuadro de interruptor de límite. Asegúrese de que el cableado esté adecuadamente aislado y protegido del daño. Use conectores y terminales apropiados para garantizar una conexión segura y confiable.
- Toma de tierra:La conexión a tierra adecuada es esencial para la operación segura y confiable de la caja de interruptor de límite. Asegúrese de que el cuadro de interruptor esté conectado a tierra de acuerdo con las instrucciones del fabricante y los códigos eléctricos locales.
- Pruebas:Antes de conectar el cuadro de interruptor de límite al sistema de control, pruebe el cuadro de conmutación para asegurarse de que funcione correctamente. Use un multímetro u otro equipo de prueba apropiado para verificar la operación del interruptor y la continuidad eléctrica del cableado.
Paso 4: Conecte la caja de interruptor de límite al sistema de control
Una vez que se instala y prueba la caja de interruptor de límite, es hora de conectarlo al sistema de control. Esto implica cablear el cuadro de conmutación al módulo de entrada del sistema de control y configurar el sistema de control para reconocer las señales de conmutación.
- Alambrado:Conecte los cables de salida del cuadro de interruptor de límite a los terminales de entrada del módulo de entrada del sistema de control. Asegúrese de que el cableado esté correctamente etiquetado y asegurado para evitar conexiones sueltas.
- Configuración:Configure el sistema de control para reconocer las señales de conmutación desde el cuadro de conmutación de límite. Esto puede implicar configurar direcciones de entrada, definir funciones lógicas y programar el sistema de control para responder a las señales de conmutación.
Paso 5: Pruebe y valida la integración
Después de conectar la caja de interruptor de límite al sistema de control, es importante probar y validar la integración para asegurarse de que esté funcionando correctamente. Esto implica ejecutar una serie de pruebas para verificar la operación del interruptor, la transmisión de señal al sistema de control y la respuesta del sistema de control a las señales de conmutador.
- Prueba funcional:Realice pruebas funcionales para verificar que el cuadro de interruptor de límite esté detectando la presencia o ausencia de objetos correctamente y enviando las señales apropiadas al sistema de control. Use objetos de prueba o condiciones simuladas para probar la operación del interruptor en diferentes escenarios.
- Prueba del sistema:Realice pruebas del sistema para verificar el rendimiento general del sistema integrado. Esto puede implicar ejecutar la maquinaria o el equipo en funcionamiento normal y monitorear la respuesta del sistema de control a las señales de conmutación.
- Solución de problemas:Si se detectan problemas durante el proceso de prueba, solucione el problema y haga los ajustes necesarios. Esto puede implicar verificar el cableado, verificar la configuración del sistema de control o reemplazar componentes defectuosos.
Las mejores prácticas para integrar las cajas de interruptor de límite en un sistema de fábrica inteligente
Para garantizar una integración exitosa de los cuadros de interruptor de límite en un sistema de fábrica inteligente, considere las siguientes mejores prácticas:
- Trabajar con un profesional:Si no está familiarizado con el proceso de integración, considere trabajar con un ingeniero eléctrico profesional o especialista en automatización. Pueden proporcionar una valiosa experiencia y orientación para ayudarlo a seleccionar el cuadro de interruptor de límite correcto, planificar la instalación y configurar el sistema de control.
- Siga las instrucciones del fabricante:Siempre siga las instrucciones del fabricante para instalar, cablear y configurar el cuadro de interruptor de límite. Esto ayudará a garantizar la operación segura y confiable de la caja de conmutación y el sistema integrado.
- Realizar mantenimiento regular:El mantenimiento regular es esencial para el rendimiento a largo plazo y la confiabilidad de la caja de interruptor de límite. Esto incluye limpiar la caja del interruptor, verificar el cableado y las conexiones, y reemplazar los componentes desgastados o dañados según sea necesario.
- Capacite a su personal:Proporcione capacitación a su personal sobre el uso y mantenimiento adecuados de la caja de interruptor de límite y el sistema integrado. Esto ayudará a garantizar que comprendan cómo operar el equipo de manera segura y efectiva y que puedan solucionar problemas de cualquier problema que pueda surgir.
Conclusión
La integración de una caja de interruptor de límite en un sistema de fábrica inteligente es un proceso complejo pero gratificante que puede mejorar significativamente la eficiencia, la seguridad y la productividad de las operaciones industriales. Siguiendo los pasos descritos en esta publicación de blog e implementando las mejores prácticas, puede garantizar una integración exitosa y cosechar los beneficios de un entorno de fabricación más inteligente y automatizado.
Si está interesado en aprender más sobre nuestros cuadros de interruptor de límite o discutir sus requisitos específicos, no dude en contactarnos. Nuestro equipo de expertos está listo para ayudarlo con sus necesidades de adquisición y ayudarlo a encontrar la solución adecuada para su sistema de fábrica inteligente.
Referencias
- Manual de automatización industrial
- Limit Switch Box Manuals del fabricante
- Directrices de diseño del sistema de fábrica inteligente
