¡Hola! Como proveedor de válvulas de mariposa WCB, a menudo me preguntan sobre los requisitos de instalación para estas válvulas en una tubería. Entonces, pensé en compartir algunas ideas para ayudarte.
En primer lugar, hablemos de lo que es una válvula de mariposa WCB. Es un tipo de barrio: gire la válvula que usa un disco para controlar el flujo de fluido en una tubería. La parte WCB se refiere al material del cuerpo de la válvula, que es un tipo de acero al carbono conocido por su resistencia y durabilidad.
Preparación de tuberías
Antes de instalar una válvula de mariposa WCB, la tubería debe prepararse correctamente. La tubería debe estar limpia y libre de restos, óxido o suciedad. Cualquier partícula extraña en la tubería puede dañar el disco de la válvula o la superficie de sellado, lo que lleva a fugas o una operación inadecuada. Puede usar un limpiador de tuberías o una explosión de aire a presión alta para limpiar el interior de la tubería.
La tubería también debe cortarse a la longitud correcta. Asegúrese de que los extremos de la tubería sean cuadrados y suaves. Si los extremos no son cuadrados, puede causar desalineación durante la instalación de la válvula, lo que afectará el rendimiento de la válvula. Puede usar un cortador de tubería o una sierra para cortar la tubería, y luego usar un archivo para suavizar los bordes.
Inspección de la válvula
Una vez que la tubería está lista, es hora de inspeccionar la válvula de mariposa WCB. Revise la válvula para ver cualquier daño visible, como grietas, abolladuras o rasguños en el cuerpo de la válvula o el disco. Además, asegúrese de que el vástago de la válvula gire suavemente sin ninguna unión. Si nota algún problema, comuníquese con el fabricante o proveedor de inmediato.
También debe verificar las superficies de sellado de la válvula. Los sellos son cruciales para prevenir fugas. Busque signos de desgaste o daño en los sellos. Si los sellos están dañados, deben reemplazarse antes de la instalación.
Ubicación de instalación
Elegir la ubicación de instalación correcta es importante. La válvula debe instalarse en un lugar donde sea fácil de acceder para el mantenimiento y la operación. Evite instalar la válvula en áreas propensas a las inundaciones o donde se expusirá a temperaturas extremas o sustancias corrosivas.
La válvula también debe instalarse en una sección recta de la tubería. Esto garantiza una distribución adecuada del flujo y reduce el riesgo de turbulencia, lo que puede afectar el rendimiento de la válvula. Una buena regla general es tener al menos 5 - 10 diámetros de tubería de tubería recta aguas arriba y 2 - 3 diámetros de tubería aguas abajo de la válvula.
Montando la válvula
Al montar la válvula de mariposa WCB, asegúrese de que esté correctamente alineada con la tubería. Use herramientas de alineación si es necesario para asegurarse de que la válvula esté centrada y recta. Puede usar pernos y juntas para conectar la válvula a la tubería. Los pernos deben apretarse uniformemente para evitar el estrés desigual en el cuerpo de la válvula, lo que puede causar fugas.
Es importante usar el par correcto al apretar los pernos. Sobre: apretar los pernos puede dañar la válvula o las juntas, mientras que debajo del apriete puede provocar fugas. Consulte las instrucciones del fabricante para obtener los valores de torque recomendados.
Instalación del actuador (si corresponde)

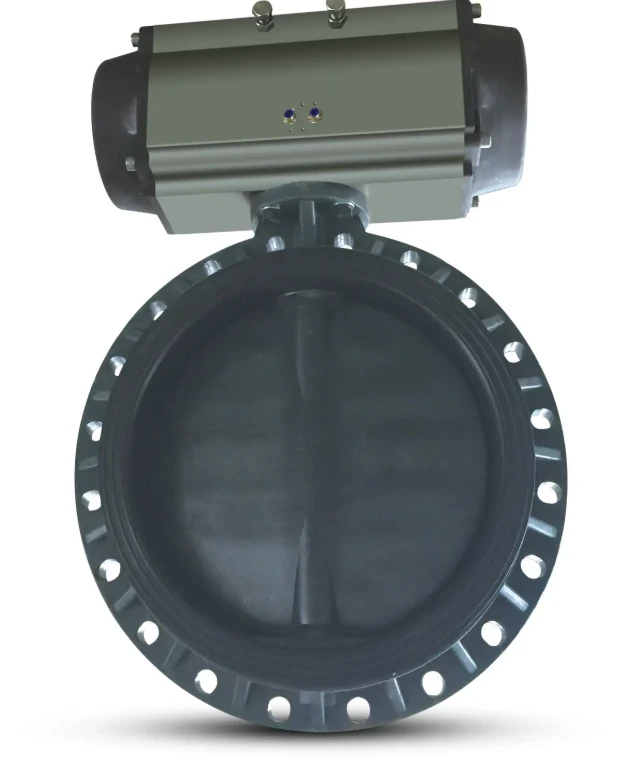

Si su válvula de mariposa WCB viene con un actuador, como elVálvula de mariposa de PVC de control del actuador, La instalación adecuada del actuador es crucial. El actuador debe montarse de forma segura hasta el vástago de la válvula. Asegúrese de que el actuador esté correctamente cableado o canalizado (dependiendo de si se trata de un actuador eléctrico o neumático) y que todas las conexiones estén apretadas.
Pruebe el actuador para asegurarse de que funcione sin problemas y que pueda abrir y cerrar completamente la válvula. Ajuste la configuración del actuador si es necesario para lograr la operación de la válvula deseada.
Prueba de presión
Después de instalar la válvula, es importante realizar una prueba de presión. Esto ayuda a verificar si hay fugas y a garantizar que la válvula funcione correctamente. Puede usar un medidor de presión para monitorear la presión en la tubería.
Comience aumentando lentamente la presión en la tubería. Esté atento a la válvula y las conexiones para cualquier signo de fugas. Si nota alguna fuga, apague la presión inmediatamente y apriete los pernos o reemplace las juntas según sea necesario.
Compatibilidad con otros componentes
La válvula de mariposa WCB debe ser compatible con otros componentes en el sistema de tuberías. Por ejemplo, si estás usando unVálvula de mariposa neumática de la bola del actuador de alivio con sello PTFE forjado, asegúrese de que sea compatible con el tipo de fluido, presión y temperatura en la tubería.
Además, considere las características de flujo de la válvula. La válvula debe poder manejar la velocidad de flujo y la presión del fluido en la tubería sin causar caídas de presión excesivas o restricciones de flujo.
Soft - Consideraciones de sello

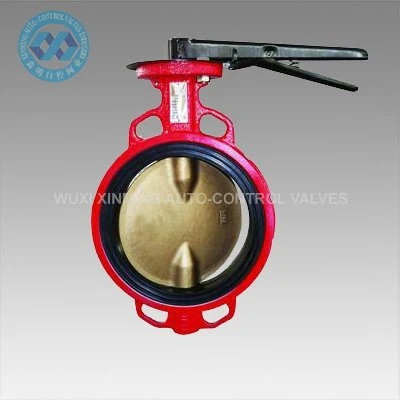

Si estás usando unSoft - selle la válvula de mariposa, hay algunas consideraciones adicionales. Las válvulas suaves de sello son más sensibles a la temperatura y la exposición química. Asegúrese de que el material de sello suave sea compatible con el fluido en la tubería.
Además, tenga cuidado al instalar válvulas suaves de sello. Evite en exceso, apretando los pernos, ya que esto puede dañar el blando: sellar y causar fugas.
Acceso de mantenimiento
Finalmente, asegúrese de que haya suficiente espacio alrededor de la válvula para mantener el mantenimiento. Deberá poder acceder a la válvula para inspecciones de rutina, limpieza y reemplazo de piezas. Planifique con anticipación y asegúrese de que no haya obstáculos que eviten un fácil acceso a la válvula.
En conclusión, la instalación de una válvula de mariposa WCB en una tubería requiere una preparación cuidadosa, técnicas de instalación adecuadas y pruebas exhaustivas. Siguiendo estos requisitos de instalación, puede asegurarse de que su válvula funcione sin problemas durante mucho tiempo durante mucho tiempo.
Si está buscando válvulas de mariposa WCB o tiene alguna pregunta sobre su instalación, no dude en comunicarse. Estamos aquí para ayudarlo con todas sus necesidades de válvula y podemos ayudarlo a elegir la válvula correcta para su aplicación específica. Ya sea que necesite una válvula simple para un proyecto pequeño a escala o un sistema de válvulas complejo para una aplicación industrial, lo tenemos cubierto. ¡Charlemos y discutamos cómo podemos cumplir con sus requisitos!
Referencias
- Manuales de instalación de válvulas
- Pautas de diseño e instalación de tuberías
