En los campos de automatización industrial y control de fluidos, las válvulas solenoides de 220 V juegan un papel crucial. Como un proveedor confiable de válvulas solenoides de 220 V, a menudo encuentro a los clientes que tienen curiosidad por diversos aspectos técnicos de estas válvulas, una de las preguntas más frecuentes sobre la histéresis de una válvula solenoide de 220V. En esta publicación de blog, profundizaré en lo que es la histéresis en el contexto de una válvula solenoide de 220V, sus implicaciones y cómo se relaciona con el rendimiento de nuestros productos.
Comprender los conceptos básicos de una válvula solenoide de 220V
Antes de sumergirnos en la histéresis, revisemos brevemente qué es una válvula solenoide de 220V. Una válvula solenoide es una válvula operada electromecánicamente que controla el flujo de líquidos o gases. El "220V" se refiere al voltaje requerido para alimentar la bobina solenoide, que es un estándar común en muchas aplicaciones industriales y comerciales de todo el mundo. Cuando se aplica una corriente eléctrica a la bobina solenoide, crea un campo magnético que abre o cierra la válvula, permitiendo o bloqueando el flujo del medio.
¿Qué es la histéresis?
La histéresis en una válvula solenoide de 220 V se refiere a la diferencia en la señal de entrada (generalmente voltaje o corriente) requerida para abrir la válvula en comparación con la señal de entrada requerida para cerrarla. En otras palabras, es el retraso o el retraso entre el cambio en la entrada eléctrica y la respuesta mecánica correspondiente de la válvula.
Para comprender mejor este concepto, consideremos un ejemplo. Supongamos que tenemos una válvula solenoide de 220V que inicialmente está cerrada. A medida que aumentamos gradualmente el voltaje aplicado a la bobina solenoide, en un punto determinado (llamémoslo el voltaje de apertura), el campo magnético generado por la bobina se vuelve lo suficientemente fuerte como para superar la fuerza de resorte y otras fuerzas resistivas dentro de la válvula, lo que hace que se abra. Ahora, cuando comenzamos a disminuir el voltaje, la válvula no se cierra inmediatamente al mismo nivel de voltaje que se abrió. En cambio, tenemos que reducir el voltaje a un nivel inferior (el voltaje de cierre) antes de que se cierre la válvula. La diferencia entre el voltaje de apertura y el voltaje de cierre es la histéresis de la válvula solenoide.
Causas de histéresis en válvulas solenoides de 220V
Hay varios factores que contribuyen a la histéresis en una válvula solenoide de 220V:
Propiedades magnéticas del núcleo
La bobina solenoide en una válvula solenoide de 220 V generalmente tiene un núcleo ferromagnético, como el hierro. Los materiales ferromagnéticos exhiben histéresis magnética, lo que significa que la magnetización del material no sigue una relación lineal con el campo magnético aplicado. Cuando aumenta la corriente en la bobina solenoide, los dominios magnéticos en el núcleo se alinean con el campo magnético, pero cuando la corriente disminuye, estos dominios no regresan inmediatamente a su estado original. Esto da como resultado una diferencia en la fuerza magnética que actúa sobre el mecanismo de la válvula durante los procesos de apertura y cierre.
Fricción y resistencia mecánica
Las partes móviles de una válvula solenoide, como el émbolo o el carrete, experimentan fricción y resistencia mecánica. Cuando se abre la válvula, el solenoide debe superar estas fuerzas resistivas para mover las partes a la posición abierta. Una vez que la válvula está abierta, las mismas fuerzas resistivas actúan en la dirección opuesta al tratar de cerrar la válvula. Esta histéresis mecánica puede causar una diferencia en la energía requerida para abrir y cerrar la válvula.
Características de la primavera
La mayoría de las válvulas solenoides usan resortes para proporcionar la fuerza de cierre. La fuerza de primavera no es constante durante todo el movimiento de la válvula. A medida que se abre la válvula, el resorte se comprime y su fuerza aumenta. Cuando la válvula se está cerrando, la fuerza de resorte disminuye. Este comportamiento de resorte no lineal también puede contribuir a la histéresis de la válvula solenoide.
Implicaciones de la histéresis en válvulas solenoides de 220V
La histéresis de una válvula solenoide de 220V puede tener varias implicaciones para su rendimiento y aplicación:
Precisión de control
En las aplicaciones donde se requiere un control preciso de la apertura y el cierre de la válvula, la histéresis puede afectar la precisión del sistema de control. Por ejemplo, en un proceso en el que el caudal debe ajustarse con precisión, la diferencia entre los voltajes de apertura y cierre puede conducir a errores en la posición de la válvula y, en consecuencia, en la velocidad de flujo.
Consumo de energía
La histéresis también puede afectar el consumo de energía de la válvula solenoide. Dado que se requiere un voltaje más alto para abrir la válvula en comparación con el cierre, se consume más energía durante el proceso de apertura. En las aplicaciones donde la válvula se abre y cierra con frecuencia, este consumo de energía adicional puede sumar con el tiempo.
Tiempo de respuesta del sistema
La presencia de histéresis puede aumentar el tiempo de respuesta de la válvula solenoide. La válvula tarda más en abrir y cerrar debido a la diferencia en las señales de entrada requeridas. Este puede ser un problema importante en las aplicaciones donde una respuesta rápida es crítica, como en los sistemas de automatización de alta velocidad.
Nuestras soluciones para minimizar la histéresis
Como proveedor de válvulas solenoides de 220 V, somos conscientes de los desafíos que plantean la histéresis y hemos implementado varias medidas para minimizar sus efectos en nuestros productos:
Materiales magnéticos avanzados
Utilizamos materiales ferromagnéticos de alta calidad con histéresis magnética baja en nuestras bobinas solenoides. Estos materiales aseguran que el campo magnético en la bobina cambie más linealmente con la corriente aplicada, reduciendo el componente magnético de la histéresis.
Fabricación de precisión
Nuestros procesos de fabricación están diseñados para minimizar la fricción y la resistencia mecánica en las partes móviles de la válvula. Utilizamos técnicas de mecanizado de precisión y lubricantes de alta calidad para garantizar un funcionamiento suave del mecanismo de la válvula, reduciendo así la histéresis mecánica.
Diseño de primavera optimizado
Diseñamos cuidadosamente los resortes utilizados en nuestras válvulas solenoides para tener una fuerza más lineal: característica de desplazamiento. Esto ayuda a reducir la no linealidad causada por el resorte y minimiza la contribución de la primavera a la histéresis general de la válvula.
Nuestra gama de productos
Ofrecemos una amplia gama de válvulas solenoides de 220 V para satisfacer las diversas necesidades de nuestros clientes. Algunos de nuestros productos populares incluyen:
- Válvula solenoide de control de aire neumático de larga vida: Esta válvula está diseñada para uso a largo plazo en sistemas de control neumático. Cuenta con una construcción robusta y una tecnología avanzada para minimizar la histéresis y garantizar una operación confiable.
- 4M210 - 08 52 Way 5 - Válvula de aire de válvula solenoide del actuador eléctrico de puerto: Ideal para aplicaciones que requieren un control preciso del flujo de aire, esta válvula ofrece un alto rendimiento y una excelente estabilidad. Nuestro equipo de ingeniería ha optimizado su diseño para reducir la histéresis y mejorar la precisión del control.

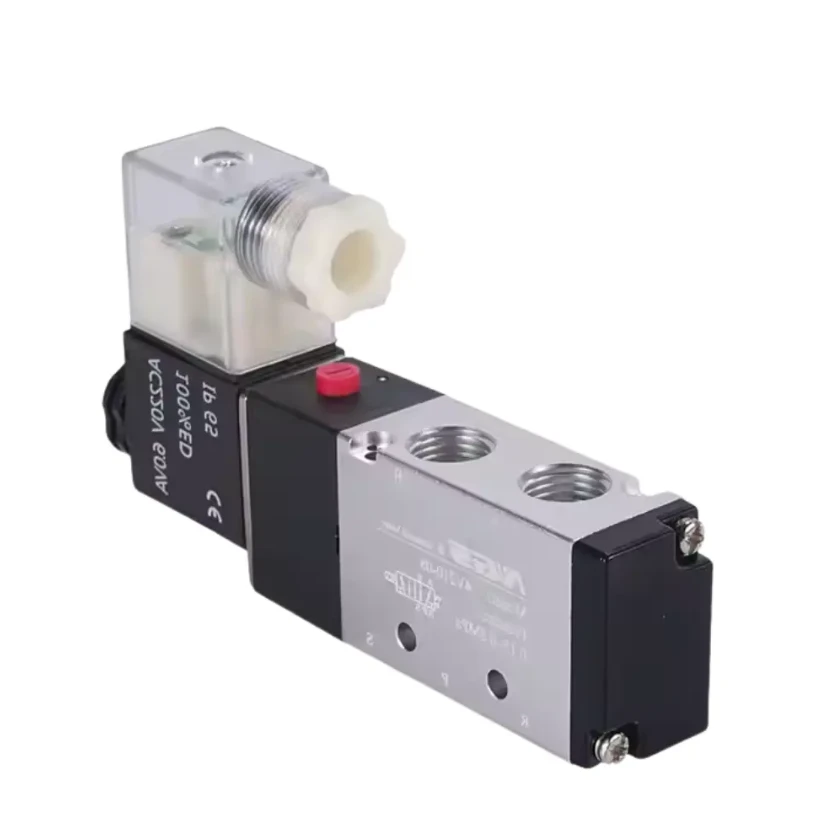

- Válvula solenoide de control de aire neumático de alta estabilidad: Esta válvula es conocida por su alta estabilidad y baja histéresis. Es adecuado para su uso en entornos industriales exigentes donde el rendimiento constante es esencial.
Conclusión
En conclusión, la histéresis es una característica importante de las válvulas solenoides de 220V que pueden afectar significativamente su rendimiento y aplicación. Comprender las causas y las implicaciones de la histéresis es crucial para seleccionar la válvula solenoide adecuada para sus necesidades específicas. Como proveedor confiable de válvulas solenoides de 220 V, estamos comprometidos a proporcionar productos de alta calidad con histéresis minimizada. Si está interesado en aprender más sobre nuestros productos o tiene requisitos específicos para su solicitud, le recomendamos que se comunique con nosotros para obtener la adquisición y la discusión.
Referencias
- Dorf, RC y Bishop, RH (2016). Sistemas de control modernos. Pearson.
- Thayer, A. (2018). Manual de la válvula solenoide. ISA: la instrumentación, los sistemas y la sociedad de automatización.
