Descripción general del producto

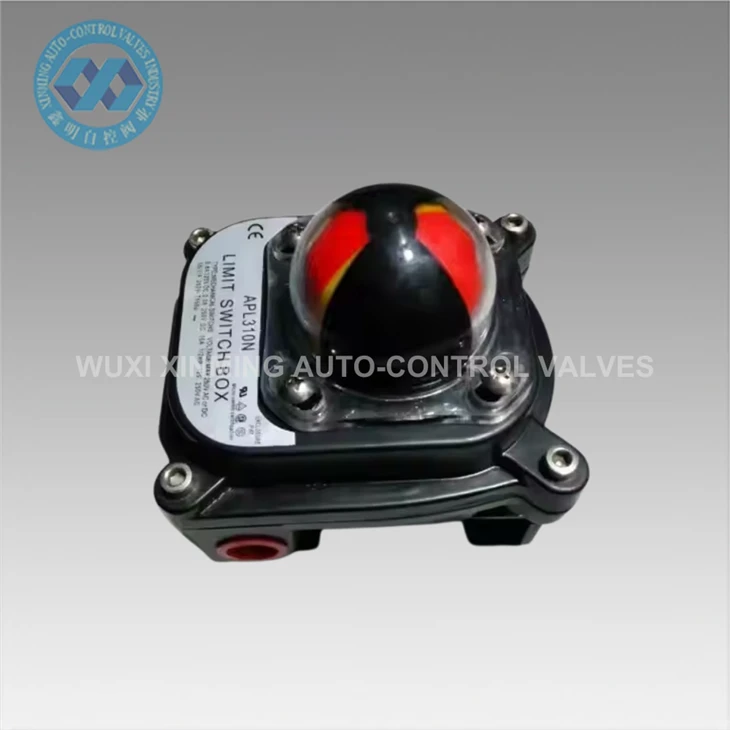

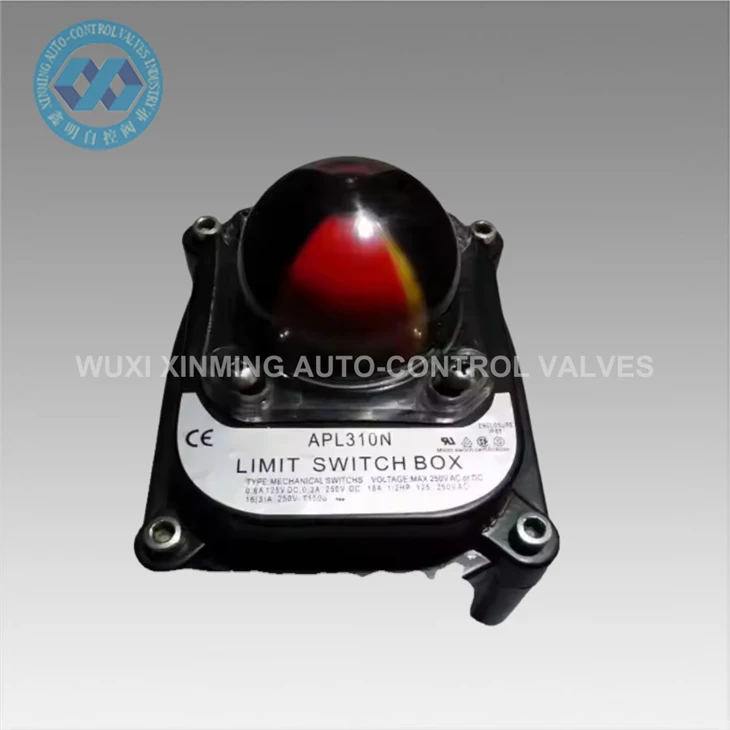

La caja de interruptores de límite APL-310N es un indicador de posición de válvula confiable y un dispositivo de retroalimentación diseñado para sistemas de automatización industrial. Se utiliza para monitorear las posiciones abiertas y cerradas de válvulas de cuarto de vuelta, incluidas válvulas de bola y válvulas de mariposa, cuando son operadas por actuadores neumáticos o eléctricos.
Al proporcionar retroalimentación de posición mecánica y eléctrica en tiempo real-, el APL-310N ayuda a garantizar el funcionamiento seguro y preciso de la válvula en sistemas de control de procesos, especialmente cuando se requiere monitoreo remoto.
Características
- Carcasa de aleación de aluminio fundido-, recubrimiento en polvo, apariencia hermosa y calidad confiable
- La posición del interruptor se puede identificar claramente mediante el indicador.
- Configure rápidamente la leva, montada mediante eje estriado y resorte, fácil de ajustar sin herramientas.
- Bloque de terminales de contactos múltiples con 8 contactos estándar para un cableado seguro y conveniente
- Interfaz de cable estándar
- Pernos anti-desprendimiento, los pernos unidos a la cubierta superior no se caerán al desmontarla.
- Fácil instalación, conexión de eje de acero inoxidable y soporte de montaje. Todos cumplen con los estándares NAMUR
Especificaciones técnicas

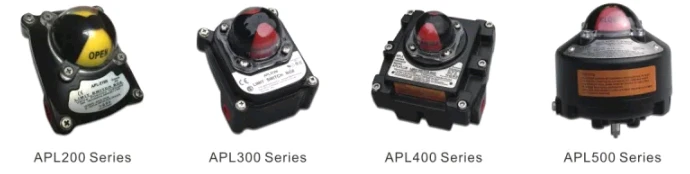

| Serie APL200,300,400,500 | ||
| Caparazón | Estándar | Opción |
| Temperatura | Serie 200 (IP66) Serie 300 (IP66) Serie 400 (Exd II BT6 IP66) | |
| Serie 500 (Exd IICT6 Gb DIP A21TA, T6 IP66) | ||
| -25 grados ~+85 grados | ||
| Puerto de cableado | 2XNPT1/2 (aplicable a la serie 200/300) | PT1/2 (aplicable a la serie 200/300) |
| 2XNPT3/4 (aplicable a la serie 400/500) | PF1/2 (aplicable a la serie tipo 200/300) | |
| M20.PG13.5 (aplicable a la serie 200/300) | ||
| PT3/4 (aplicable a la serie 400/500) | ||
| PF3/4 (aplicable a la serie 400/500) | ||
Aplicaciones
El indicador de posición de válvula APL-310N se usa ampliamente en sistemas de automatización industrial donde se requiere monitoreo del estado de la válvula:
- Monitoreo de válvulas de oleoductos y gasoductos
- Sistemas de tratamiento de agua y aguas residuales.
- Plantas de procesamiento químico
- Instalaciones de generación de energía
- Sistemas de control de automatización industrial.
- Líneas de producción alimentaria y farmacéutica.
En una planta de tratamiento de aguas residuales típica, el APL-310N se instala en válvulas de mariposa para proporcionar retroalimentación en tiempo real a la sala de control, lo que garantiza que las válvulas de regulación de flujo funcionen de manera correcta y segura.
Preguntas frecuentes
P1: ¿Para qué se utiliza una caja de interruptor de límite?
Se utiliza una caja de interruptores de límite para proporcionar retroalimentación de posición de apertura/cierre de válvulas en sistemas de control automatizados.
P2: ¿Con qué válvulas es compatible APL-310N?
Se utiliza principalmente con válvulas de cuarto-de vuelta, como válvulas de bola y válvulas de mariposa.
P3: ¿El APL-310N es adecuado para uso en exteriores?
Sí, con su carcasa de aluminio con clasificación IP67, se puede utilizar en entornos exteriores y hostiles.
P4: ¿Qué estándar de montaje utiliza?
Utiliza montaje estándar NAMUR, compatible con la mayoría de actuadores neumáticos.
