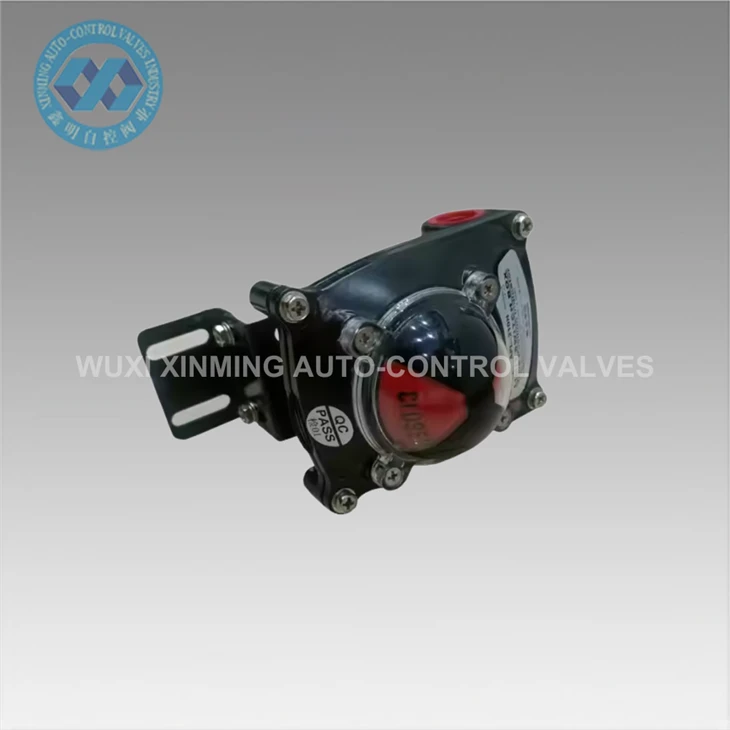

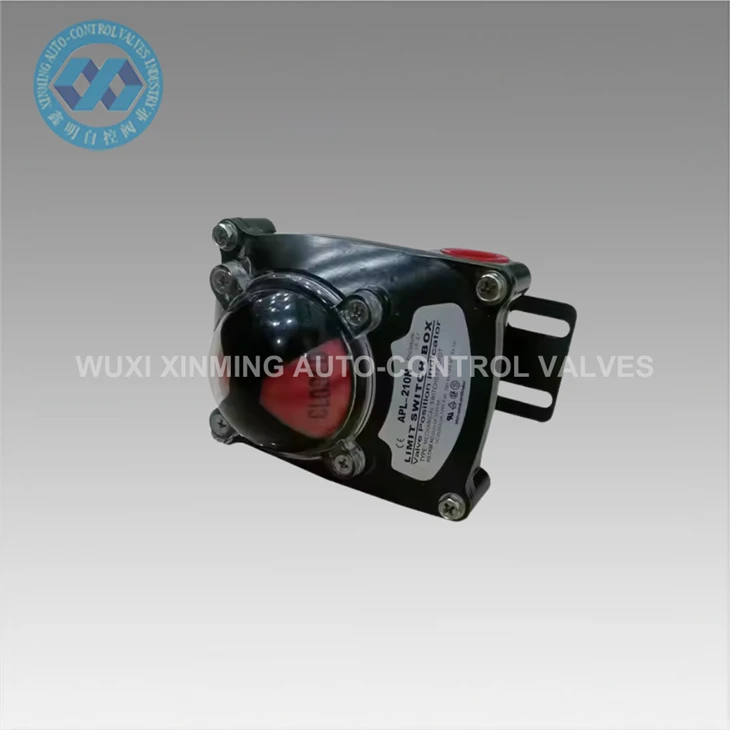

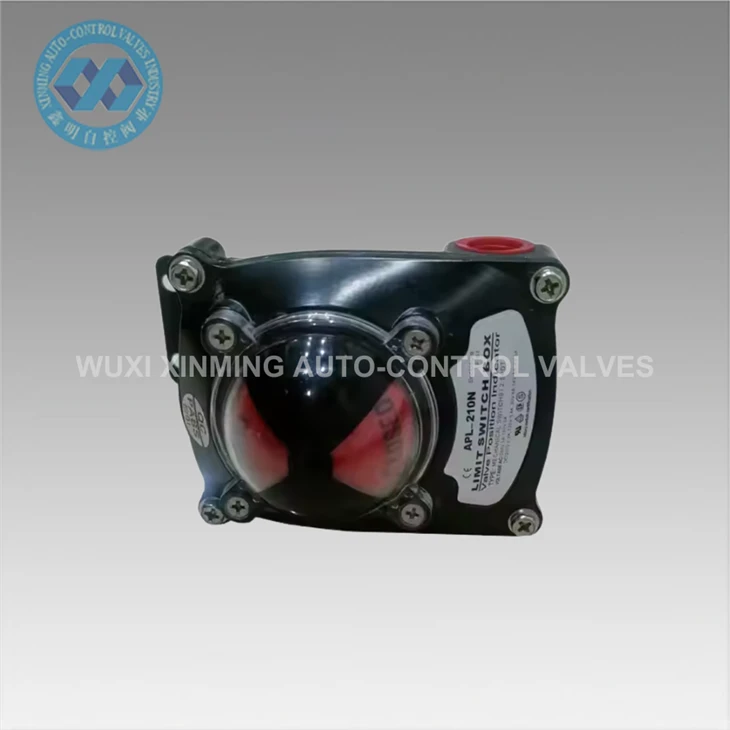

Descripción general del producto
La caja de interruptores de límite mecánico APL-210N está diseñada para indicación y retroalimentación precisa de la posición de la válvula en sistemas de automatización industrial. Se utiliza ampliamente en actuadores rotativos neumáticos y válvulas de cuarto de vuelta, como válvulas de bola y válvulas de mariposa, para proporcionar señales confiables de estado de apertura/cierre a los sistemas de control.
Esta caja de interruptores de límite convierte la rotación mecánica del vástago de la válvula en señales de conmutación eléctrica a través de un mecanismo de leva interno, lo que garantiza un monitoreo preciso de la posición durante el funcionamiento automatizado de la válvula. Es un componente esencial en las industrias de procesos donde-se requiere retroalimentación del estado de la válvula en tiempo real para un control del sistema seguro y estable.
Principio de funcionamiento
El APL-210N se instala encima de un actuador neumático y se vincula mecánicamente al vástago de la válvula. Cuando la válvula gira entre 0 grados y 90 grados, la leva dentro de la caja de interruptores gira en consecuencia y activa los interruptores mecánicos internos.

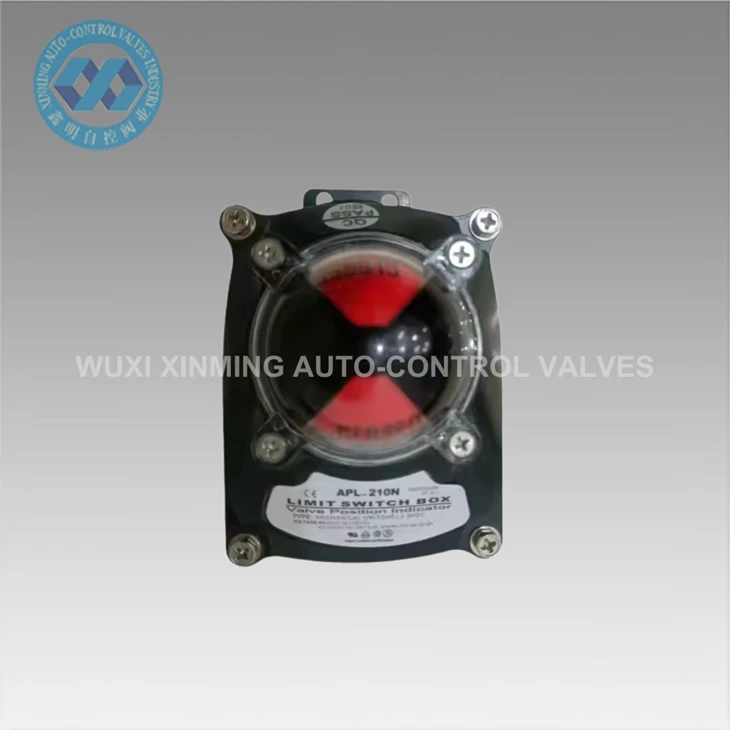

Estos interruptores envían señales de encendido/apagado al PLC o sistemas de control, indicando si la válvula está en posición completamente abierta o completamente cerrada. Un indicador visual en la cubierta superior proporciona una confirmación clara en el sitio sin necesidad de abrir el dispositivo.

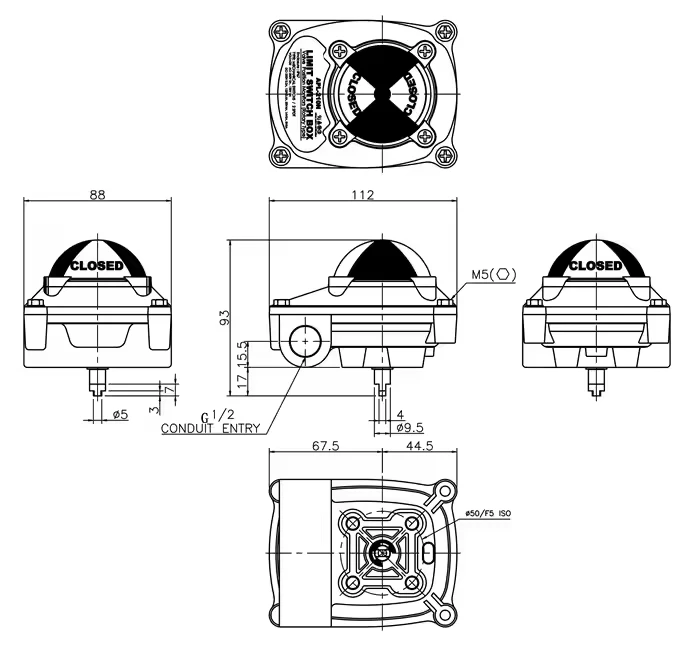

Especificaciones técnicas
| Modelo | APL-210N |
| Tipo de producto | Caja de interruptor de límite mecánico |
| Solicitud | Indicación de posición de la válvula |
| Válvulas compatibles | Válvula de bola, válvula de mariposa |
| Rango de rotación | 0 grados – 90 grados |
| Material de la carcasa | Aleación de aluminio |
| Clase de protección | IP67 |
| Estándar de montaje | NAMUR |
| Tipo de señal | Interruptor mecánico de encendido/apagado. |
| Instalación | Actuador giratorio neumático montado |
Aplicaciones
La caja de interruptores de límite APL-210N se usa ampliamente en sistemas de automatización industrial que requieren retroalimentación de la posición de la válvula:
- Sistemas de control de válvulas para oleoductos y gasoductos.
- Instalaciones de tratamiento de agua y aguas residuales.
- Plantas de procesamiento químico
- Sistemas de generación de energía.
- Líneas de automatización de procesos industriales
- HVAC y sistemas generales de control de flujo.
En una operación típica, se instala en un actuador neumático que acciona una válvula de mariposa, donde informa continuamente el estado de apertura/cierre de la válvula a la sala de control para un monitoreo seguro del proceso.
