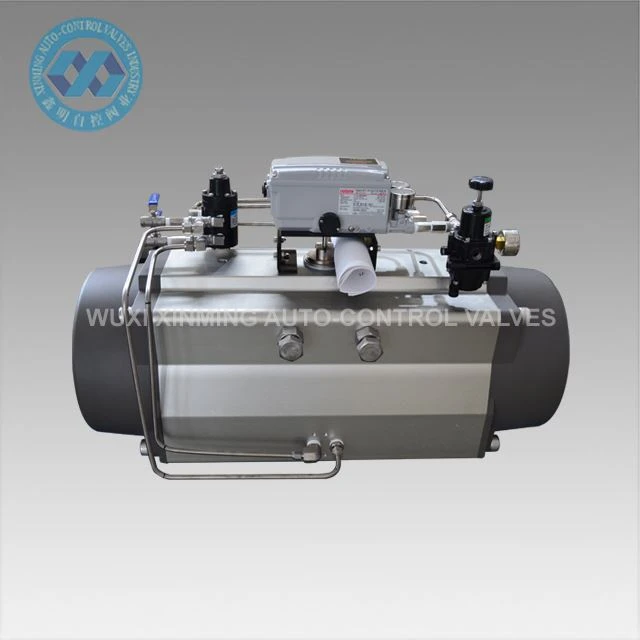

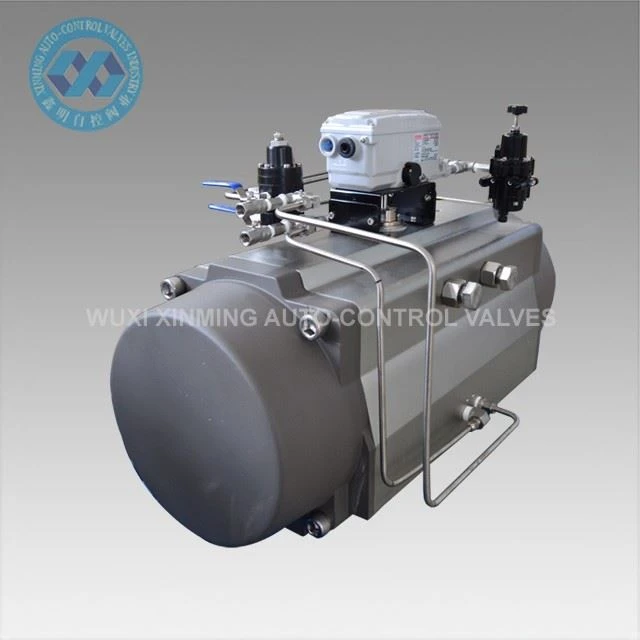

Descripción general del producto
El actuador neumático de piñón y cremallera de doble acción está diseñado para automatizar válvulas de bola y válvulas de mariposa de un cuarto de vuelta en sistemas de tuberías industriales. Proporciona un control neumático confiable para el funcionamiento de válvulas de 0 a 90 grados y es compatible con interfaces de montaje estándar como ISO 5211 y NAMUR VDI/VDE 3845.
Se utiliza ampliamente en sistemas de automatización industrial donde se requiere una actuación de válvula estable y estandarizada.
Parámetro técnico
| Nombre del producto | Actuador rotativo neumático |
| nombre de marca | También se aceptan XM y OEM |
| Tamaño del actuador | 32mm-400mm |
| Ángulo giratorio | 0 grados ~90 grados |
| Rango de temperatura de trabajo |
-20 grados ~ +80 grados (estándar) -40 grados ~+80 grados (baja temperatura) -15 grados ~150 grados (alta temperatura) |
| Presión de suministro de aire | 0,2 ~ 0,8 MPa, 10 MPa máx. |
| Conexión superior | VDI/VDE3845 NAMUR |
| Conexión inferior | ISO 5211 y DIN 3337 |
| Material | aleación de aluminio |
| Estructura | piñón y cremallera, pistones de cremallera doble |
| Tratamiento de la superficie del cuerpo del actuador. | anodizado duro |
| Color de la tapa del extremo | Gris negro, negro, azul oscuro, azul cielo, rojo, naranja, verde, etc. |
| Proceso de dar un título | CE, ATEX, SIL3, ISO9001:2016 |
TABLA DE PAR DE PAR DE SALIDA DEL ACTUADOR ROTATIVO NEUMÁTICO DE DOBLE EFECTO XM
|
Modelo |
Presión del aire de entrada (unidad: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Par de salida de presión de aire (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Características
- El diseño de piñón y cremallera de doble efecto garantiza un control estable de apertura y cierre accionado por aire-.
- Salida de cuarto de vuelta de 0 grados a 90 grados para válvulas de bola y válvulas de mariposa.
- La estructura de pistón de cremallera doble mejora el equilibrio del par y reduce la tensión mecánica.
- El cuerpo de aluminio anodizado duro proporciona resistencia a la corrosión en entornos industriales.
- Montaje NAMUR VDI/VDE 3845 e ISO 5211 para instalación directa sin adaptadores.
- Opción de amplio rango de temperatura para condiciones de trabajo estándar y duras.
- Personalización OEM disponible para requisitos de torque, tamaño y color.
- Certificado CE, ATEX, SIL3, ISO9001 para uso en automatización industrial.
Solicitud
- Automatización de válvulas de bola en oleoductos y gasoductos.
- Control de válvulas de mariposa en plantas de tratamiento de agua.
- Sistemas de regulación de flujo de procesamiento químico.
- Sistemas de control de fluidos y vapor de plantas de energía.
- Líneas de producción de alimentos, bebidas y productos farmacéuticos.
- Automatización general de procesos industriales.
Capacidad de suministro
Capacidad de suministro: 10000 unidades por mes Actuador rotativo neumático
Embalaje y entrega
Detalle del embalaje:
1). Caja separada con embalaje de espuma en el interior.
2). caja de madera contrachapada para envío marítimo
3). Palet de madera contrachapada para envío aéreo
Puerto de salida: Shanghai, Ningbo, etc. Porcelana
Plazo de ejecución:
|
Cantidad (Unidades) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Tiempo (días) |
Bienes en stock |
7 |
20 |
Para ser negociado |
