Introducción del producto

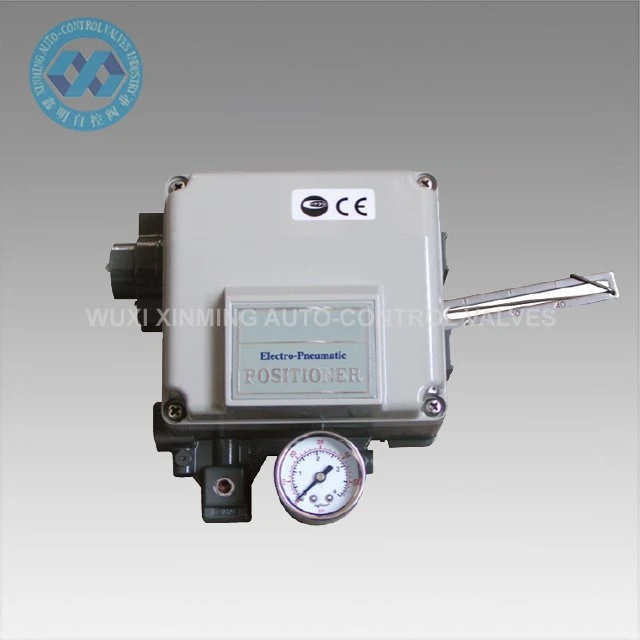

El posicionador de válvula YT1000 se utiliza con la válvula de control neumática para formar un circuito de control de circuito cerrado. La señal de corriente CC proporcionada por el sistema de control se convierte en una señal de gas que impulsa la válvula reguladora para controlar la acción de la válvula reguladora. Al mismo tiempo, se realiza retroalimentación de acuerdo con el grado de apertura de la válvula reguladora, de modo que la posición de la válvula pueda ubicarse correctamente de acuerdo con la señal de control emitida por el sistema. El posicionador eléctrico se puede utilizar para actuadores neumáticos de simple efecto (tipo con retorno por resorte) y de doble efecto.
Instalación de Posicionadores de válvulas eléctrico-neumáticos: Esta serie es del tipo ajuste y está diseñada para actuadores de doble efecto o simple efecto con señales de retroalimentación de entrada y salida 4-20 mA. El actuador neumático está equipado con un posicionador de válvula electro-neumático y un soporte, que une la palanca de realimentación a través del piñón de ranura NAMUR, que se fija mediante 4 tornillos. La tubería de fuente de aire se puede conectar para realizar el control de ajuste.
Parámetros técnicos
El posicionador de válvula eléctrico-neumático serie 1000 se utiliza con la válvula de control neumática para formar un circuito de control de circuito cerrado. La señal de corriente CC proporcionada por el sistema de control se convierte en una señal de gas que impulsa la válvula reguladora para controlar la acción de la válvula reguladora. Al mismo tiempo La retroalimentación se realiza de acuerdo con el grado de apertura de la válvula reguladora, de modo que la posición de la válvula se pueda colocar correctamente de acuerdo con la señal de control emitida por el sistema. El posicionador eléctrico se puede utilizar para acción simple (tipo retorno por resorte) y doble acción. actuadores neumáticos.Instalación de posicionadores de válvulas electrico-neumáticos: Esta serie es del tipo de ajuste y está diseñada para actuadores de doble efecto o de simple efecto con señales de retroalimentación de entrada y salida de 4-20 mA. El actuador neumático está equipado con un posicionador de válvula electro-neumático y un soporte. , uniendo la palanca de retroalimentación a través de la ranura NAMUR del piñón, que está sujeta con 4 pernos. La tubería de fuente de aire se puede conectar para realizar el control de ajuste.

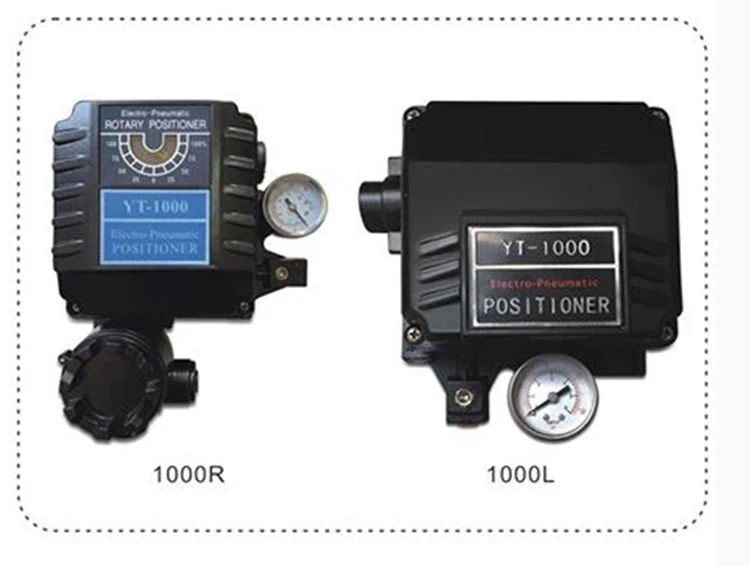

Artículo | Modelo | 1000L (tipo lineal) | 1000R (tipo giratorio) |
Simple efecto Doble efecto | |||
Señal de entrada, resistencia | 4~20Ma.cc 250Ω±15Ω | ||
Presión de suministro de gas | 1,4~7 kgf/cm²（20~100PSI） | ||
Ataque | 10~105 mm | 0-90grado | |
Interfaz eléctrica | Punto(NPT)1/2 | ||
Grado a prueba de explosiones | EXD II BT4/Exd II BT6/Exia II CT6 | ||
Nivel de protección | IP66 | ||
Temperatura ambiente | -20grado~70gradoRepetibilidad ±0.5% | ||
Lineal | ±1%F.S ±2% F.S ±2% F.S | ||
Histéresis | ±1%F.S Sensibilidad±0.2%F.S ±0.5% F.S | ||
Consumo de energía del aire | 3LPM (sup=1.4kgf/cm²,20 psi) | ||
Fluir | 80 LPM(sup=1.4 kgf/cm²,20 psi) | ||
Material | Aluminio moldeado | ||
Peso | 2,7 kg ~ 2,8 kg | ||
Modelo | 1000L/R |
Tipos | L: tipo lineal, R: tipo rotativo |
Forma de acción | S: acción simple, D: acción doble |
Forma a prueba de explosiones | M: Exd II BT4 a prueba de explosiones Exd II BT6, I: Intrínsecamente seguro Exia II CT6,norte:normal |
Palanca de retroalimentación | R1,M6*40L;R2,M8*40L;R,NAMUR;1,10~40 mm; 2,40~70mm |
Orificio | 90,90~180,180 |
Tipo de interfaz | PT,TNP |
Opción | 0,+PTM, +L/S |
