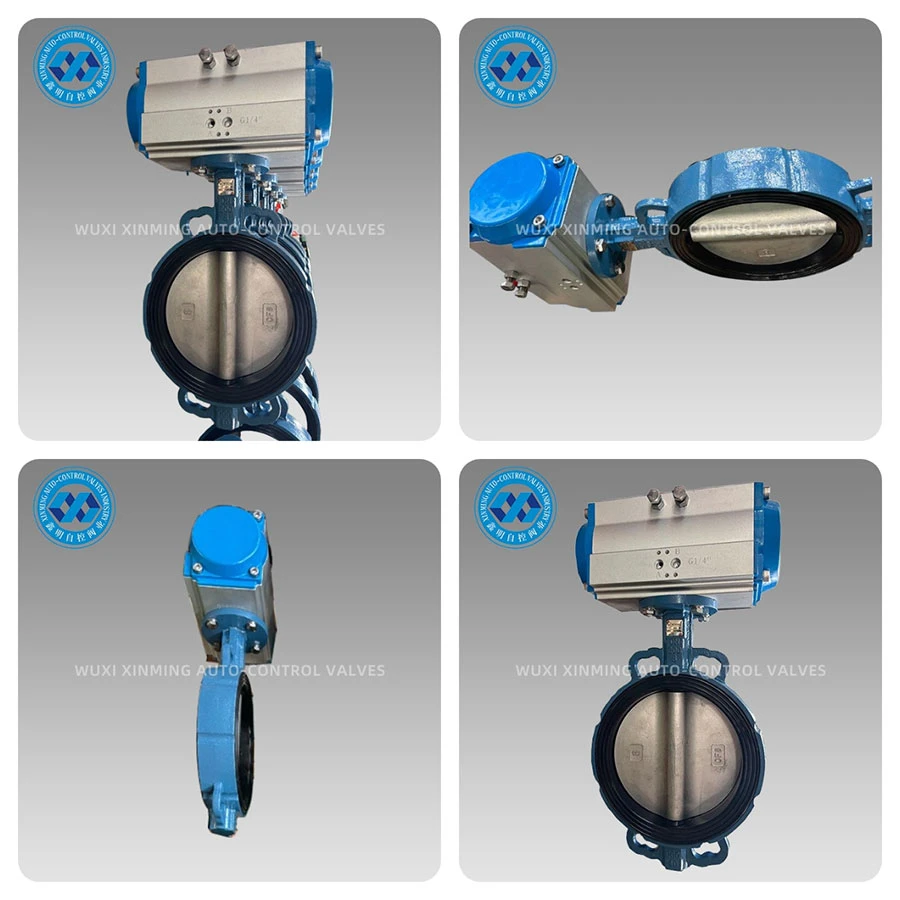

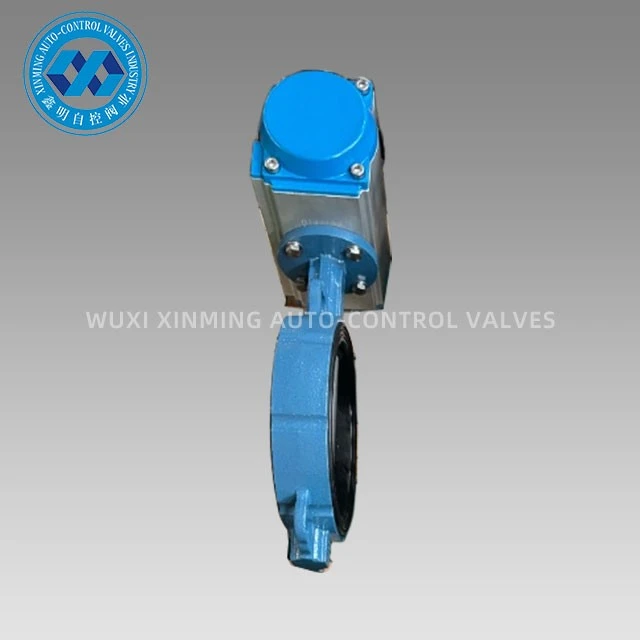

La válvula de mariposa accionada por actuador neumático-integra una válvula de mariposa de línea central/doble excéntrica de alto-rendimiento con un actuador neumático de piñón y cremallera o de horquilla-, logrando una apertura y cierre rápidos y un ajuste preciso desde 0-90 grados utilizando aire comprimido limpio. El cuerpo de la válvula presenta un canal de flujo aerodinámico en forma de disco-, lo que resulta en una caída de presión extremadamente baja cuando está completamente abierta y un sello sin burbujas cuando está cerrada. Diseñado específicamente para procesos automatizados, cumple con los estrictos requisitos de la industria moderna en cuanto a velocidad, seguridad y eficiencia energética.
Ventajas del producto:
Apertura y cierre rápidos
Simple-efecto menor o igual a 0,5 s, doble-efecto menor o igual a 1 s, lo que reduce el golpe de ariete y el desperdicio de medios.
Salida de alto par
La estructura de la horquilla proporciona hasta 15.000 N·m, accionando fácilmente placas de válvulas de gran diámetro- DN1200.
Sellado-duradero
El revestimiento de caucho compuesto EPDM/PTFE mantiene cero fugas ANSI Clase VI incluso después de 500.000 ciclos.
Ignífugo y anti-estático
Cumple con API 607 e ISO 10497, adecuado para gases inflamables y ambientes polvorientos.
Conexión modular
El actuador y el cuerpo de la válvula utilizan bridas estándar ISO 5211; El reemplazo in situ de los actuadores eléctricos/hidráulicos lleva solo 10 minutos.
Ahorro de energía significativo
El consumo de energía-impulsado por aire es solo 1/3 del de los actuadores eléctricos de las mismas especificaciones; El reinicio del resorte está disponible en caso de falla de la fuente de aire, lo que garantiza una posición segura.
Especificaciones técnicas:
Diámetro: DN40-DN1200 (1½"-48")
Presión: PN6-PN100 / Clase 125-600
Temperatura: -40 grados ~+200 grados (tipo de temperatura baja--60 grados, tipo de temperatura alta +450 grados)
Cuerpo de válvula: Hierro dúctil, WCB, CF8, CF8M, acero dúplex, bronce de aluminio
Placa de válvula: CF8, CF8M, revestimiento de nailon, Hastelloy
Buje: EPDM, NBR, PTFE, FKM, caucho de silicona
Actuador: Doble-acción/retorno por resorte, protección IP66/IP67, opcional-a prueba de explosiones Ex d IIB T6
Conexión: Oblea, terminal, brida, ANSI/JIS/DIN
Tasa de fuga: ANSI Clase VI / Nivel de burbuja cero
Control de calidad:
→ Inspección dual de materiales: análisis espectral y pruebas de choque a baja-temperatura
→ Mecanizado una-vez en un centro de mecanizado de cinco-ejes, redondez menor o igual a 0,02 mm
→ Prueba de resistencia de la carcasa 100% 1,5x PN + 1.1x prueba de hermeticidad a baja-presión
→ Calibración de la carrera del actuador con laser tracker, informe de linealidad archivado durante 5 años
→ Auditorías-API 6D, CE e ISO 9001 de terceros, informes originales proporcionados con el envío
Embalaje y entrega:
Embalaje y transporte: el cuerpo de la válvula y el actuador están envueltos con una película antioxidante VCI- y la caja exterior está hecha de cinco capas de cartón corrugado reforzado; asegurado con paletas de madera y correas plásticas de acero, adecuado para transporte marítimo de -50 grados a +70 grados. La marca de envío incluye el número de proyecto y el código QR; escanee el código para descargar el certificado de garantía y el vídeo de prueba.
Servicio postventa-:
• Período de garantía de 18 meses, reemplazo gratuito por defectos de fabricación.
• Respuesta nacional las 24-horas, llegada al sitio las 72 horas; Diagnóstico por video en el extranjero en 48 horas, repuestos enviados directamente a través de DHL.
• Registro de ciclo de vida: lista de piezas vulnerables, vídeos de mantenimiento, formación online.
• Proporciona inspecciones anuales y calibración de rendimiento para garantizar el funcionamiento estable de las válvulas durante 10+ años.
Nuestra fortaleza: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD., fundada en 1998, cubre un área de 38 000㎡ y tiene una capacidad de producción anual de 120 000 juegos de válvulas de mariposa accionadas por actuador neumático-y actuadores relacionados. Con centros de mecanizado de DMG Alemania y MAZAK Japón, y un laboratorio de fluidos API 6D, nuestro equipo de I+D está formado por 26 personas y posee 42 patentes. Nuestros productos se exportan a 56 países, brindando soluciones de válvulas para proyectos globales como Shell, BASF y Sinopec. ¡Elija XINMING, elija confiabilidad y eficiencia!
