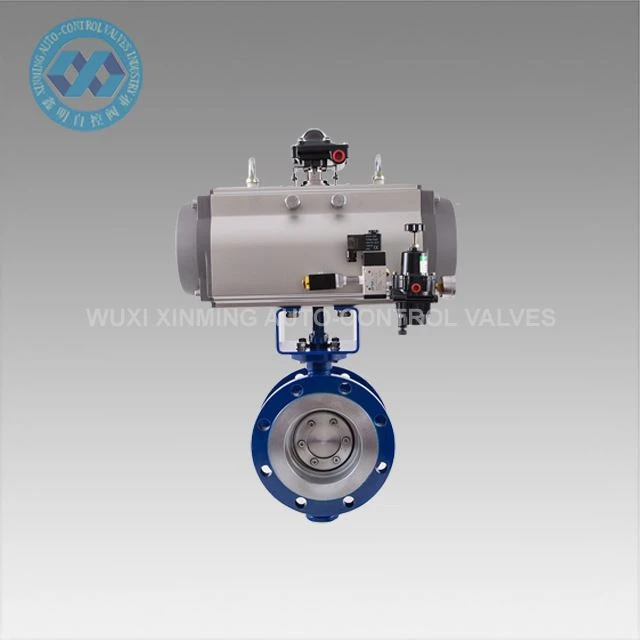

Válvula de mariposa con metal a metal

La válvula de mariposa con metal a metal es adecuada para tuberías de alta-temperatura, alta-presión y conservación del calor-. Tiene la función de abrir, cerrar o ajustar el flujo. Tiene una estructura compacta, tamaño pequeño, peso ligero, operación flexible y uso conveniente.

Envíeconsulta

Descripción

Nuestra válvula de mariposa con metal a metal es una solución de control de flujo compacta, liviana y rentable-que ofrece un rendimiento versátil en diversas aplicaciones. Diseñado con una configuración estilo oblea-para una fácil instalación de bridas, es particularmente adecuado para sistemas de tuberías con espacio-limitado en servicios de agua, aire, gas y productos químicos suaves. La válvula sobresale en condiciones exigentes, incluidas tuberías de alta-temperatura, alta-presión y tuberías que preservan el calor-, proporcionando funciones confiables de apertura/cierre y capacidades de ajuste de flujo preciso. Su diseño optimizado combina una estructura compacta, un tamaño reducido y una construcción liviana con un funcionamiento flexible para un uso conveniente en diversos entornos industriales.

Parámetro técnico:

product-908-465

Diámetro nominal DN (mm)	Largo (mm)	diámetro (mm)	D1 (mm)	D2 (mm)	C(mm)	Mmm)	n-d
80	114	200	160	132	20	310	8-18
100	127	220	180	156	22	325	8-18
125	140	250	210	184	22	360	8-18
150	140	285	240	211	24	395	8-22
200	152	340	295	266	24	480	12-22
250	165	405	355	319	26	550	12-26
300	178	460	410	370	28	610	12-26
350	190	520	470	429	30	710	16-26
400	216	580	525	480	32	755	16-30
450	222	640	585	548	40	835	20-30
500	229	715	650	609	44	900	20-33
600	267	840	770	720	54	1060	20-36
700	292	910	840	794	40	1170	24-36
800	318	1025	950	901	42	1320	24-39
900	330	1125	1050	1001	44	1440	28-39
1000	410	1255	1170	1112	46	1640	28-42
1200	470	1485	1390	1328	52	1850	32-48
1400	530	1685	1590	1530	58	2040	36-48
1600	600	1930	1820	1750	64	2280	40-55
1800	670	2130	2020	1950	68	2495	44-55
2000	760	2345	2230	2150	70	2685	48-60

Estándar ejecutivo		Ámbito de aplicación
Diseño y fabricación	JB/T8527,GB/T12224,API609,ASME B16.34, etc.Estándar	Diámetro nominal	DN50-DN3600 2"-144"	Diferentes válvulas tienen diferentes dimensiones. Por favor llame para más detalles
Brida de conexión	GB/T9113.1~9113.4,ASME B16.5,ASME B16.47, etc.Estándar	Presión nominal	PN2.5-PN260 Clase150-Clase1500
Longitud de la estructura	GB/T12221API609 IS05752, etc.Estándar	Rango de temperatura	-196C-600C
Inspección y experimento.	JB/T9092 GB/T26480 API598 IS05208 etc.Estándar	Método de conexión	Tipo de brida, tipo soldado a tope, tipo oblea, tipo orejeta, etc.
		Material del cuerpo	Acero al carbono, acero al cromo molibdeno, acero inoxidable austenítico, acero inoxidable dúplex, aleación de titanio, Hastelloy, Monel, etc.

Características del producto:
Sellado de metal de primera calidad: el asiento y el disco de acero inoxidable endurecido garantizan un cierre confiable-incluso después de un uso prolongado.
Diseño de alta-temperatura/alta-presión: adecuado para servicios de hasta 650 grados y clasificaciones de presión ANSI Clase 600
Compacto y liviano: 30% más liviano que las válvulas de compuerta con clasificaciones comparables
Flujo bi-direccional: excelente rendimiento de sellado en ambas direcciones del flujo.

Ventajas del diseño:
El diseño de triple-desplazamiento evita el desgaste y garantiza cero fugas
La construcción-a prueba de incendios cumple con los estándares API 607/6FA
El bajo par de operación reduce los requisitos del actuador
Funcionamiento-libre de mantenimiento con una larga vida útil

Aplicaciones típicas:
Procesos de refinería y petroquímicos.
Sistemas de vapor de centrales eléctricas
Transmisión de gas a alta-temperatura
Procesamiento químico con medios abrasivos.

Sobre nosotros:

Los actuadores neumáticos de la serie XM producidos por nuestra empresa son investigados, desarrollados y diseñados en base a la aplicación integral de la introducción de nuevas tecnologías, nuevos materiales, nuevos procesos y conceptos innovadores en el país y en el extranjero, y cumplen plenamente con los nuevos estándares internacionales: ISO5211, DIN3337 y VDINDE-3845, estándar NAMUR. Los productos han pasado la inspección de la agencia nacional de supervisión técnica y han pasado la demostración del sistema de calidad internacional ISO9001:2000. Los productos se utilizan ampliamente en el control automático de la industria química, refinación de petróleo, minería, centrales eléctricas, metalurgia, construcción, medicina, alimentos, gas, investigación científica, etc.

La empresa se adhiere al principio corporativo de "buscar lo mejor, la tecnología primero, la sinceridad y la confiabilidad". Estamos comprometidos con una gestión perfecta, alta calidad, doble eficiencia, brindar a los clientes servicios satisfactorios y establecer una relación de cooperación buena y relativamente estable en industrias relacionadas. Todos mis colegas de la empresa esperan sinceramente cooperar con usted para crear brillantez juntos.

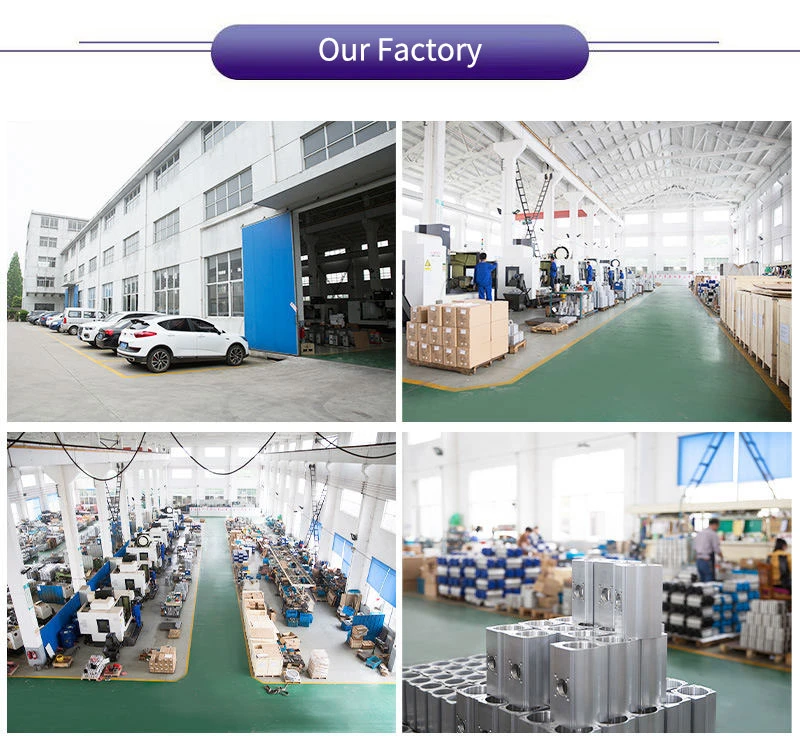

Our Factory
