Como proveedor de válvulas de mariposa de PVC, he sido testigo de primera mano de la intrincada relación entre la posición de la válvula y el flujo a través de una válvula de mariposa de PVC. Esta relación no solo es fundamental para la operación eficiente de los sistemas de fluidos, sino que también es crucial para las industrias que dependen del control de flujo preciso. En este blog, profundizaremos en los efectos de la posición de la válvula sobre el flujo, explorando los principios subyacentes, las implicaciones prácticas y las aplicaciones del mundo real.
Comprender las válvulas de mariposa de PVC
Antes de discutir el impacto de la posición de la válvula en el flujo, comprendamos brevemente qué es una válvula de mariposa de PVC. Una válvula de mariposa de PVC es una válvula de cuarto de vuelta que usa un disco (la "mariposa") para regular el flujo de fluido a través de una tubería. El disco gira en un eje, y al girar el mango o el actuador de la válvula, el disco se puede colocar en cualquier lugar completamente abierto y completamente cerrado. Este diseño simple pero efectivo hace que las válvulas de mariposa de PVC sean populares en una amplia gama de aplicaciones, incluyendo tratamiento de agua, riego, procesamiento químico y sistemas HVAC.
Los conceptos básicos del control de flujo
El control de flujo es el proceso de regular el volumen, la presión y la velocidad de un fluido que fluye a través de una tubería. En el contexto de una válvula de mariposa PVC, el control de flujo se logra ajustando la posición del disco de la válvula. Cuando el disco está completamente abierto, es paralelo a la dirección del flujo, lo que permite un flujo máximo a través de la válvula. Por el contrario, cuando el disco está completamente cerrado, es perpendicular a la dirección del flujo, bloqueando el flujo por completo.
La relación entre la posición de la válvula y el flujo no es lineal. Con aberturas de válvulas bajas, un pequeño cambio en la posición de la válvula puede dar como resultado un cambio significativo en la velocidad de flujo. A medida que la válvula se acerca a la posición completamente abierta, el cambio en el caudal se vuelve menos pronunciado para el mismo cambio en la posición de la válvula. Esta relación no lineal se debe a los complejos patrones de flujo alrededor del disco de la válvula y la caída de la presión resultante a través de la válvula.
Efectos de la posición de la válvula en el flujo
1. Caudal
El efecto más obvio de la posición de la válvula sobre el flujo es el cambio en la velocidad de flujo. Como se mencionó anteriormente, el caudal es máximo cuando la válvula está completamente abierta y cero cuando la válvula está completamente cerrada. Entre estos dos extremos, el caudal es proporcional al área de sección transversal efectiva de la apertura de la válvula. El área transversal efectiva está determinada por la posición del disco de la válvula y la forma del cuerpo de la válvula.
Por ejemplo, cuando la válvula está parcialmente abierta, el disco crea una restricción en la ruta de flujo, reduciendo el área de sección transversal efectiva y, por lo tanto, la velocidad de flujo. El grado de restricción depende del ángulo del disco en relación con la dirección del flujo. Un ángulo más pequeño (más cercano a completamente abierto) da como resultado un área transversal efectiva más grande y una velocidad de flujo más alta, mientras que un ángulo más grande (más cerca de completamente cerrado) da como resultado un área de sección transversal efectiva más pequeña y una velocidad de flujo más baja.
2. Presión caída
Otro efecto importante de la posición de la válvula sobre el flujo es la caída de presión a través de la válvula. La caída de presión es la diferencia de presión entre los lados aguas arriba y aguas abajo de la válvula. Cuando la válvula está completamente abierta, la caída de presión es mínima porque la ruta de flujo es relativamente sin restricciones. Sin embargo, a medida que se cierra la válvula, la caída de presión aumenta debido al aumento de la resistencia al flujo causada por el disco de la válvula.
La caída de presión a través de una válvula de mariposa de PVC está influenciada por varios factores, incluido el tamaño de la válvula, la posición de la válvula, el caudal y las propiedades del fluido. En general, la caída de presión aumenta al disminuir la apertura de la válvula y el aumento de la velocidad de flujo. La caída de presión excesiva puede conducir a pérdidas de energía, una eficiencia reducida del sistema y daños potenciales en la válvula y otros componentes del sistema.
3. Turbulencia de flujo
La posición de la válvula también afecta la turbulencia de flujo dentro de la válvula y la tubería aguas abajo. La turbulencia es el movimiento irregular y caótico de las partículas de fluido, que puede causar ruido, vibración y erosión. Cuando la válvula está completamente abierta, el flujo es relativamente laminar (suave y ordenado), lo que resulta en una turbulencia mínima. Sin embargo, a medida que la válvula está cerrada, el flujo se vuelve más turbulento debido a la separación del flujo del disco de la válvula y la formación de remolinos y vórtices.
El grado de turbulencia depende de la posición de la válvula, el caudal y el diseño de la válvula. En algunas aplicaciones, como en las tuberías que transportan fluidos abrasivos, la turbulencia excesiva puede causar una erosión significativa del disco de la válvula y las paredes de la tubería, lo que lleva a una falla prematura de la válvula y el sistema.
Implicaciones y aplicaciones prácticas
1. Regulación de flujo
La capacidad de controlar la velocidad de flujo ajustando la posición de la válvula hace que las válvulas de mariposa de PVC sean ideales para aplicaciones donde se requiere una regulación precisa del flujo. Por ejemplo, en las plantas de tratamiento de agua, las válvulas de mariposa de PVC se utilizan para controlar el flujo de agua a través de diversos procesos de tratamiento, como filtración, desinfección y sedimentación. Al ajustar la posición de la válvula, los operadores pueden asegurarse de que la cantidad correcta de agua fluya a través de cada proceso, optimizando la eficiencia del tratamiento y la calidad del agua.
2. Control de encendido/apagado
Además de la regulación del flujo, las válvulas de mariposa de PVC también se usan comúnmente para el control de encendido/apagado. Cuando la válvula está completamente abierta, permite que el fluido fluya libremente a través de la tubería, y cuando la válvula está completamente cerrada, detiene el flujo por completo. Esto hace que las válvulas de mariposa de PVC sean adecuadas para aplicaciones donde se necesita un control de encendido/apagado simple y confiable, como en los sistemas de riego, donde la válvula se puede usar para activar y apagar el suministro de agua según sea necesario.
3. Aislamiento
Las válvulas de mariposa de PVC también se pueden usar para fines de aislamiento. En un sistema de tuberías, las válvulas de aislamiento se utilizan para aislar una sección de la tubería para mantenimiento, reparación o inspección. Al cerrar la válvula de aislamiento, se puede detener el flujo de fluido a la sección aislada, lo que permite que el trabajo de mantenimiento se realice de manera segura. Las válvulas de mariposa de PVC a menudo se usan como válvulas de aislamiento debido a su tiempo de cierre rápido y su rendimiento de sellado confiable.
Ejemplos del mundo real
Para ilustrar los efectos prácticos de la posición de la válvula en el flujo, consideremos algunos ejemplos del mundo real.
1. Planta de procesamiento químico
En una planta de procesamiento químico, las válvulas de mariposa de PVC se utilizan para controlar el flujo de varios productos químicos a través de diferentes etapas del proceso de producción. Por ejemplo, en un recipiente de reacción, se usa una válvula de mariposa PVC para controlar el flujo de reactivos al recipiente. Al ajustar la posición de la válvula, el operador puede controlar la velocidad de reacción y garantizar que la reacción proceda a la velocidad deseada.
2. Sistema HVAC
En un sistema HVAC (calefacción, ventilación y aire acondicionado), las válvulas de mariposa de PVC se utilizan para controlar el flujo de aire o agua a través del sistema. Por ejemplo, en un sistema de agua fría, se usa una válvula de mariposa de PVC para controlar el flujo de agua fría a las unidades de manejo de aire. Al ajustar la posición de la válvula, el operador puede controlar la temperatura y la humedad del aire en el edificio, asegurando un ambiente interior cómodo y saludable.
3. Sistema de distribución de agua
En un sistema de distribución de agua, las válvulas de mariposa de PVC se utilizan para controlar el flujo de agua a través de las tuberías. Por ejemplo, en una principal de agua, se utiliza una válvula de mariposa de PVC para controlar el flujo de agua a diferentes vecindarios o distritos. Al ajustar la posición de la válvula, la utilidad de agua puede garantizar que el agua se distribuya de manera uniforme y eficiente en todo el sistema.
Conclusión
En conclusión, la posición de la válvula tiene un efecto significativo sobre el flujo a través de una válvula de mariposa de PVC. Al ajustar la posición de la válvula, los operadores pueden controlar la velocidad de flujo, la caída de presión y la turbulencia de flujo, que son esenciales para el funcionamiento eficiente de los sistemas de fluidos. Las válvulas de mariposa de PVC se utilizan ampliamente en diversas industrias para la regulación del flujo, el control de encendido/apagado y los fines de aislamiento, gracias a su diseño simple, rendimiento confiable y rentabilidad.

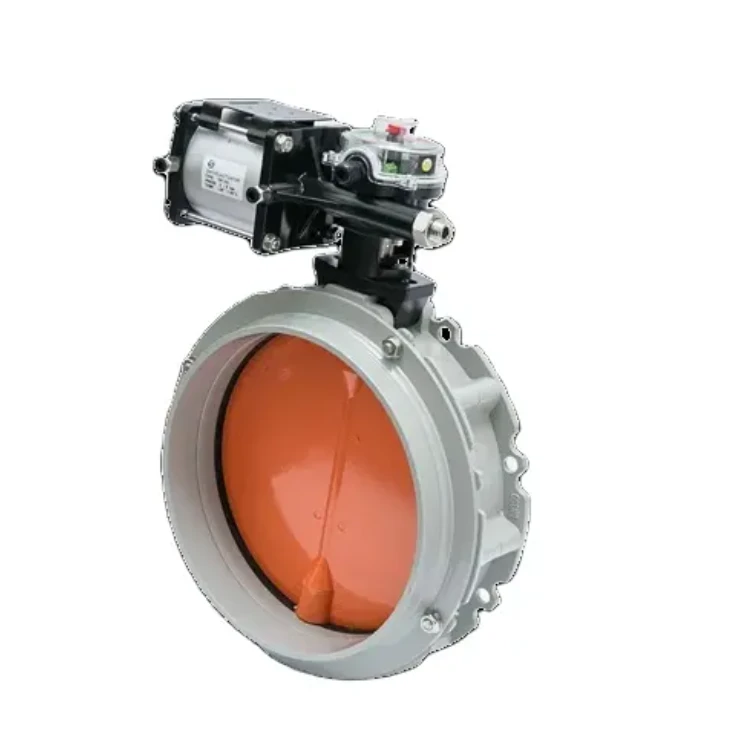

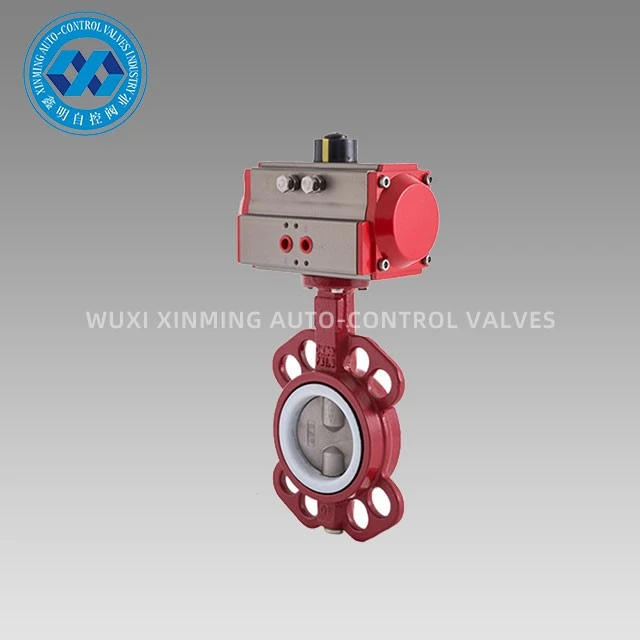

Si está buscando válvulas de mariposa PVC de alta calidad para su aplicación, ofrecemos una amplia gama de productos, incluidosVálvula de mariposa de oblea de hierro dúctil de actuador penumático,Válvula de mariposa de aluminio de polvo neumático, yVálvula de mariposa de PVC con actuador neumático. Nuestras válvulas están diseñadas y fabricadas para cumplir con los más altos estándares de calidad y rendimiento, asegurando una operación confiable y una larga vida útil.
Lo invitamos a contactarnos para discutir sus requisitos específicos y explorar cómo nuestras válvulas de mariposa PVC pueden satisfacer sus necesidades. Nuestro experimentado equipo de ventas está listo para ayudarlo con la selección de productos, el soporte técnico y el asesoramiento de adquisiciones. Trabajemos juntos para lograr un control de flujo eficiente y confiable en su sistema.
Referencias
- Miller, RW (1996). Manual de ingeniería de medición de flujo. McGraw-Hill.
- Streeter, VL y Wylie, EB (1981). Mecánica de fluidos. McGraw-Hill.
- Idelchik, es decir (1994). Manual de resistencia hidráulica. CRC Press.
