Como proveedor experimentado de válvulas de mariposa, entiendo la importancia crítica de garantizar el funcionamiento adecuado de cada componente dentro de estos dispositivos industriales esenciales. Uno de esos componentes cruciales es el vástago de la válvula, que juega un papel fundamental en la operación y la longevidad de una válvula de mariposa. En esta publicación de blog, lo guiaré a través del proceso de verificar el vástago de la válvula para el desgaste, una tarea que puede ayudar a prevenir descomposiciones costosas y garantizar la eficiencia continua de sus sistemas de válvulas.
Comprender el papel del vástago de la válvula en una válvula de mariposa
Antes de profundizar en el proceso de inspección, es esencial comprender la función de la válvula STEM. En una válvula de mariposa, el vástago conecta el actuador al disco, lo que permite que el disco gire dentro del cuerpo de la válvula para controlar el flujo de fluido. El tallo debe resistir fuerzas significativas durante la operación, incluido el par del actuador y la presión del fluido. Con el tiempo, estas fuerzas pueden causar desgaste en el tallo, lo que puede conducir a un rendimiento reducido, fugas e incluso una falla completa de la válvula.
Preparándose para la inspección
Antes de comenzar a inspeccionar el vástago de la válvula, es crucial tomar las precauciones de seguridad necesarias. Asegúrese de que la válvula esté en una posición cerrada y que el sistema esté despresurizado. Si la válvula está en un sistema en vivo, siga todos los procedimientos apropiados de bloqueo/etiquetado para evitar operaciones accidentales.
También necesitará algunas herramientas básicas para la inspección, incluida una linterna, una pinza, un indicador y una lupa. Estas herramientas lo ayudarán a examinar el STEM para obtener signos de desgaste y medir sus dimensiones con precisión.
Inspección visual
El primer paso para verificar el vástago de la válvula para el desgaste es una inspección visual. Use una linterna para iluminar el tallo y busque signos obvios de daño, como rasguños, muescas o corrosión. Preste mucha atención a las áreas donde el tallo contacta con el cuerpo de la válvula y el actuador, ya que estos son los lugares más probables para que ocurra el desgaste.
Si nota algún signo de daño, es esencial determinar la causa. Los rasguños y las muescas pueden ser causados por objetos extraños que ingresan a la válvula, mientras que la corrosión puede ser el resultado de la exposición a productos químicos o humedad agresivos. Identificar la causa del daño puede ayudarlo a tomar medidas para evitar que vuelva a suceder en el futuro.
Midiendo el diámetro del tallo
Una vez que haya completado la inspección visual, use una pinza para medir el diámetro del vástago en varios puntos a lo largo de su longitud. Compare estas mediciones con las especificaciones del fabricante para determinar si el tallo ha usado más allá de los límites aceptables.
Un tallo desgastado generalmente tendrá un diámetro más pequeño que la especificación original. Si el diámetro del vástago está por debajo del límite mínimo permitido, deberá reemplazarse para garantizar el funcionamiento adecuado de la válvula.
Comprobando para jugar
Otro aspecto importante de la inspección del vástago de la válvula es verificar el juego o la flojedad. Use un indicador para medir el espacio libre entre el tallo y el cuerpo de la válvula o el actuador. El juego excesivo puede indicar el desgaste en el tallo o los componentes de apareamiento, lo que puede conducir a un rendimiento reducido de la válvula y una mayor fuga.
Si encuentra que hay un juego excesivo en el tallo, es importante determinar la causa. Podría deberse al desgaste en el tallo en sí, o podría ser causado por rodamientos o bujes gastados en el cuerpo de la válvula o el actuador. En cualquier caso, los componentes desgastados deberán reemplazarse para restaurar el funcionamiento adecuado de la válvula.
Inspeccionar los sellos del tallo
Los sellos del vástago son otro componente crítico de la válvula que puede verse afectado por el desgaste. Inspeccione los sellos del tallo en busca de signos de daño o deterioro, como grietas, lágrimas o desgaste excesivo. Un sello del tallo dañado puede permitir que el fluido se filtre más allá del tallo, lo que puede conducir a un rendimiento reducido de la válvula y posibles riesgos de seguridad.
Si nota cualquier signo de daño a los sellos del tallo, deberán ser reemplazados. Al reemplazar los sellos del tallo, es importante usar el tipo y el tamaño correctos del sello para garantizar un ajuste adecuado y evitar fugas.
Evaluación de la conexión del actuador
La conexión entre el vástago de la válvula y el actuador también es un área importante para inspeccionar. Verifique la conexión del actuador en busca de signos de desgaste, como pernos sueltos o componentes de acoplamiento desgastados. Una conexión de actuador suelta o desgastada puede hacer que la válvula funcione de manera errática o no.
Si encuentra que la conexión del actuador está suelta o desgastada, deberá ser apretada o reemplazada según sea necesario. Asegúrese de seguir las instrucciones del fabricante al hacer cualquier ajuste o reemplazo a la conexión del actuador.
Cuándo reemplazar el vástago de la válvula
Si encuentra que el vástago de la válvula ha usado más allá de los límites aceptables o si muestra signos de daño significativo, deberá ser reemplazado. Reemplazar el vástago de la válvula puede ser un proceso complejo, por lo que es importante seguir cuidadosamente las instrucciones del fabricante.
En algunos casos, puede ser necesario reemplazar otros componentes de la válvula, como los rodamientos, bujes o sellos del tallo, al mismo tiempo que el tallo. Esto puede ayudar a garantizar el funcionamiento adecuado de la válvula y prevenir futuros problemas.
Mantenimiento preventivo
El mantenimiento preventivo regular es la clave para garantizar el rendimiento a largo plazo y la confiabilidad de sus válvulas de mariposa. Además de verificar el vástago de la válvula para el desgaste, es importante realizar otras tareas de mantenimiento, como lubricar las partes móviles, inspeccionar el cuerpo de la válvula en busca de daños y probar el actuador.
Siguiendo un programa de mantenimiento regular, puede identificar y abordar posibles problemas antes de que se conviertan en problemas importantes, lo que puede ayudar a extender la vida útil de sus válvulas y reducir el tiempo de inactividad.
Conclusión
Verificar el vástago de la válvula para el desgaste es una parte esencial para mantener el funcionamiento adecuado de una válvula de mariposa. Siguiendo los pasos descritos en esta publicación de blog, puede identificar y abordar cualquier signo de desgaste o daño antes de que conduzcan a desgloses costosos o riesgos de seguridad.

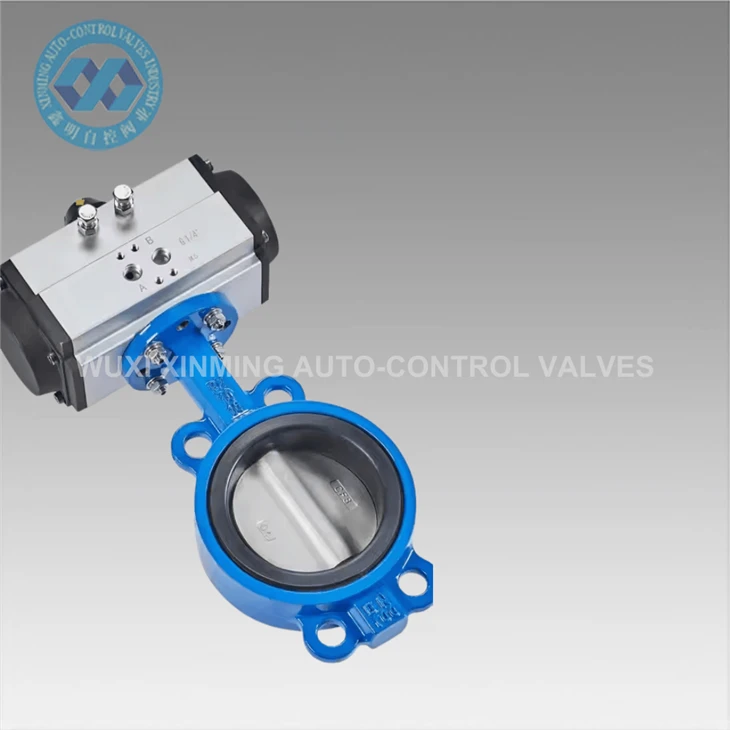

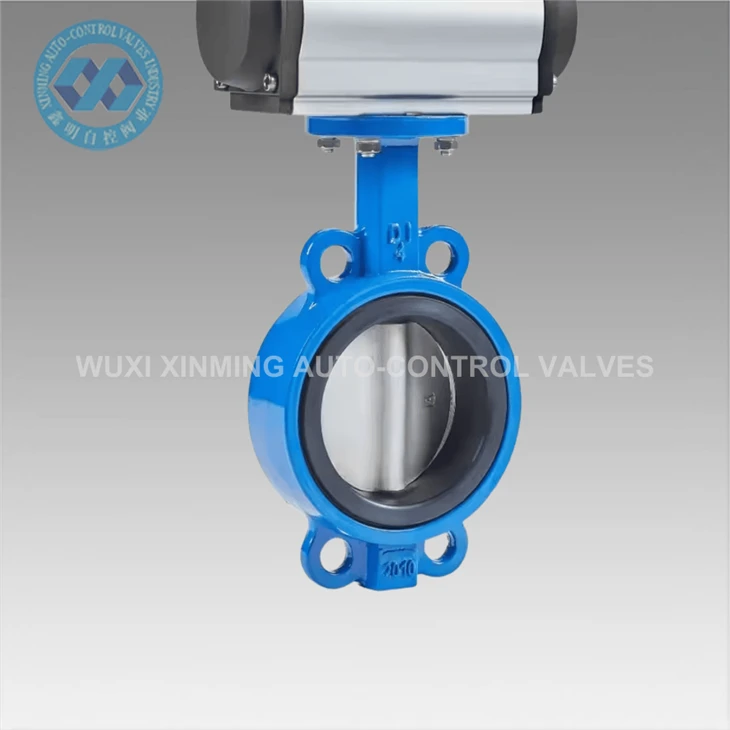

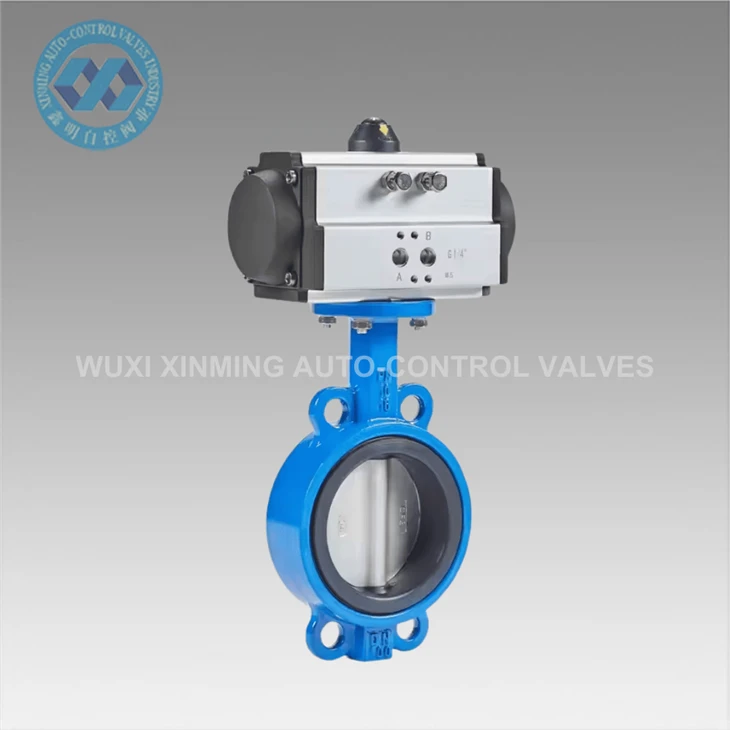

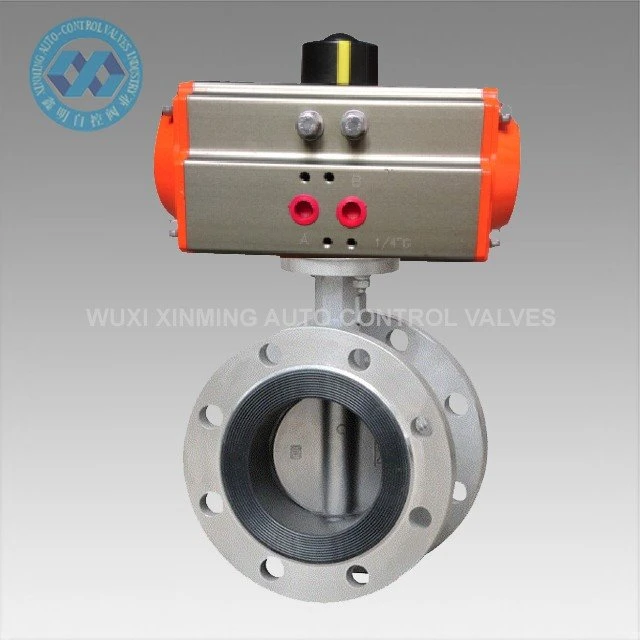

En nuestra empresa, ofrecemos una amplia gama de válvulas de mariposa de alta calidad, incluidasVálvula de mariposa de brida neumática EPDM,Válvula de mariposa de brida, yAcero inoxidable SS304 316L Válvula de mariposa neumática. Nuestras válvulas están diseñadas y fabricadas con los más altos estándares, asegurando un rendimiento confiable y una larga vida útil.
Si tiene alguna pregunta sobre cómo verificar el vástago de la válvula para el desgaste o si está interesado en comprar una válvula de mariposa, no dude en contactarnos. Nuestro equipo de expertos siempre está disponible para brindarle la información y el apoyo que necesita.
Referencias
- Asociación de Fabricantes de Válvulas de América (VMAA). Manual de la válvula.
- ASME B16.34 - Válvulas - Bendas, roscadas y de soldadura.
- API 609 - válvulas de mariposa, doble brida, típica - tipo y oblea - Tipo.
