Las válvulas de bola son componentes esenciales en diversas aplicaciones industriales, lo que proporciona control de flujo y cierre confiable. La eficiencia y la efectividad de una válvula de bola dependen en gran medida de su actuador, que es responsable de abrir y cerrar la válvula. Como proveedor de válvulas de bola líder, entendemos la importancia de elegir el actuador adecuado para sus necesidades específicas. En esta publicación de blog, exploraremos los diferentes tipos de actuadores de válvulas de bola disponibles en el mercado.
Actuadores manuales
Los actuadores manuales son el tipo más simple y efectivo: tipo de actuadores de válvulas de bola. Se operan a mano, generalmente usando una palanca o una rueda de mano.
Actuadores de palanca
Los actuadores de palanca se usan comúnmente para válvulas de pelota pequeñas a medianas. Proporcionan un giro rápido de 90 grados para abrir o cerrar la válvula. El operador puede mover fácilmente la palanca, lo que lo hace ideal para aplicaciones donde las válvulas deben ajustarse con frecuencia. Por ejemplo, en un entorno de laboratorio donde se requiere un control de fluido a escala pequeña, las válvulas de bola de palanca son una opción popular.
Actuadores de volante
Los actuadores de volantes son adecuados para válvulas o válvulas de bola más grandes que requieren más torque para operar. Al girar la rueda de mano, el operador puede abrir o cerrar gradualmente la válvula. Las válvulas de bola actuadas a mano a menudo se usan en procesos industriales donde es necesario un control preciso, como en plantas químicas o instalaciones de tratamiento de agua.
Una de las ventajas de los actuadores manuales es su simplicidad y bajo costo. No requieren ninguna fuente de energía externa, lo que los hace confiables en áreas donde la fuente de alimentación es inestable o no disponible. Sin embargo, la operación manual puede ser de mano de obra, especialmente para válvulas grandes o en aplicaciones donde las válvulas deben operarse con frecuencia.
Actuadores neumáticos
Los actuadores neumáticos usan aire comprimido para operar la válvula de bola. Se usan ampliamente en aplicaciones industriales debido a su operación de alta velocidad, confiabilidad y capacidad para proporcionar una gran cantidad de torque.
Actuadores neumáticos de doble actuación
Los actuadores neumáticos de doble actuación usan aire comprimido para abrir y cerrar la válvula. Cuando se suministra aire a un lado del actuador, la válvula se abre y cuando el aire se suministra al otro lado, la válvula se cierra. Este tipo de actuador es adecuado para aplicaciones donde se requiere un control rápido y preciso de la posición de la válvula. Por ejemplo, en una planta de fabricación donde el flujo de un líquido o gas debe ajustarse rápidamente en respuesta a un cambio en las condiciones de producción.
Primavera - Return Neumatic Actuators
Spring: los actuadores neumáticos de retorno usan aire comprimido para abrir la válvula y un resorte para cerrarla. En el caso de una pérdida de presión del aire, el resorte cerrará automáticamente la válvula, proporcionando una función segura fallida. Esto los hace ideales para aplicaciones donde la seguridad es una preocupación, como en las tuberías de petróleo y gas.
Los actuadores neumáticos son relativamente fáciles de instalar y mantener. También son adecuados para su uso en entornos peligrosos, ya que no producen chispas eléctricas. Sin embargo, requieren una fuente confiable de aire comprimido, lo que puede aumentar el costo general del sistema.
Actuadores eléctricos
Los actuadores eléctricos usan un motor eléctrico para operar la válvula de bola. Ofrecen un control preciso y se pueden integrar fácilmente en los sistemas de control automatizados.
Multi - actuadores eléctricos de giro
Se utilizan actuadores eléctricos de múltiples vueltas para válvulas que requieren múltiples giros para abrir o cerrar, como válvulas de bola de diámetro grande. El motor eléctrico impulsa una caja de cambios, que a su vez gira el vástago de la válvula. Estos actuadores son capaces de proporcionar un alto par y pueden usarse en aplicaciones donde se requiere un posicionamiento preciso.
Quarter - Turn Electric Actuators
Quarter: los actuadores eléctricos de giro están diseñados para válvulas de bola que requieren un giro de 90 grados para abrir o cerrar. Son compactos y pueden usarse en una amplia gama de aplicaciones, desde plomería residencial a gran escala hasta procesos industriales a gran escala.
Los actuadores eléctricos ofrecen varias ventajas, incluido el control preciso, la fácil integración con los sistemas de automatización y la capacidad de operar en ubicaciones remotas. Sin embargo, requieren una fuente de energía eléctrica confiable, y su costo inicial suele ser más alto que el de los actuadores neumáticos o manuales.
Actuadores hidráulicos
Los actuadores hidráulicos usan fluido hidráulico para operar la válvula de bola. Son capaces de proporcionar un par muy alto, lo que los hace adecuados para aplicaciones industriales a gran escala.
Actuadores hidráulicos lineales
Los actuadores hidráulicos lineales convierten la presión hidráulica en movimiento lineal para abrir o cerrar la válvula. A menudo se usan en aplicaciones donde una gran fuerza debe aplicarse a corta distancia, como en válvulas industriales de servicio pesado.
Actuadores hidráulicos rotativos
Los actuadores hidráulicos rotativos convierten la presión hidráulica en movimiento rotativo. Se usan comúnmente para válvulas de bola que requieren un giro de 90 grados para abrir o cerrar. Los actuadores hidráulicos rotativos pueden proporcionar un alto par y son adecuados para aplicaciones donde se requiere una operación rápida.
Los actuadores hidráulicos son conocidos por su alta potencia de salida y confiabilidad. Sin embargo, requieren una unidad de potencia hidráulica, que puede ser compleja y costosa de instalar y mantener.
Elegir el actuador correcto
Al elegir un actuador de válvula de bola, deben considerarse varios factores.
Requisitos de tamaño de válvula y par

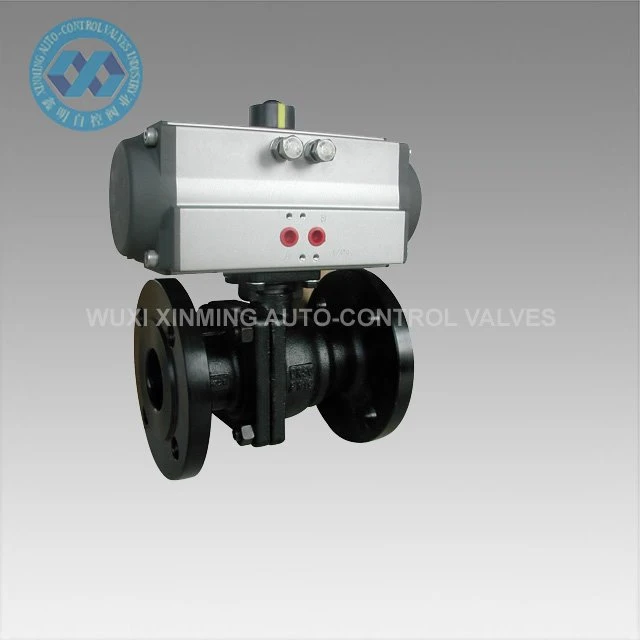

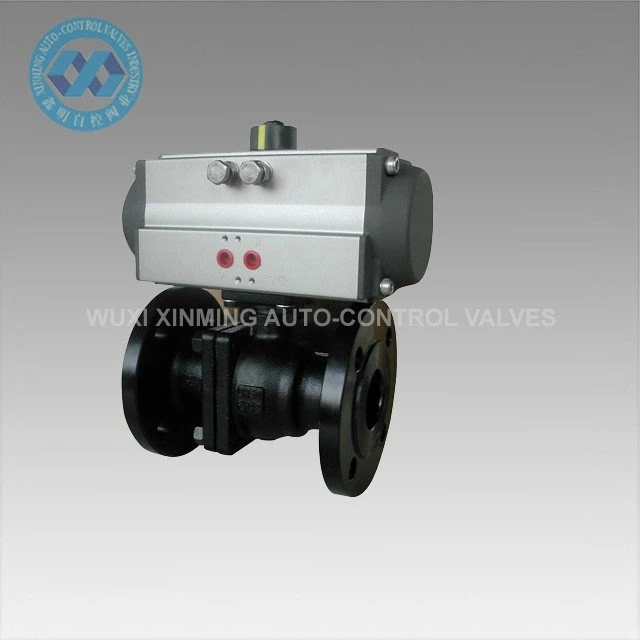

El tamaño de la válvula de bola y el par requerido para operarlo son factores importantes. Las válvulas más grandes generalmente requieren actuadores con mayor salida de par. Por ejemplo, una gran diámetro [válvula de bola WCB] ((/válvula de bola/wcb-ball-válvula.html) puede necesitar un actuador hidráulico o eléctrico para proporcionar el torque necesario.
Entorno operativo
El entorno operativo también juega un papel crucial en la selección del actuador. En ambientes peligrosos, como aquellos con gases explosivos o productos químicos, se pueden preferir actuadores neumáticos o hidráulicos, ya que no producen chispas eléctricas. En áreas con suministro de energía inestable, los actuadores manuales o neumáticos pueden ser más adecuados.
Requisitos de control
El nivel de control requerido es otra consideración importante. Si se necesita un control preciso de la posición de la válvula, los actuadores eléctricos pueden ser la mejor opción. Para las aplicaciones donde se requiere una operación rápida sobre la operación, los actuadores neumáticos o hidráulicos pueden ser más apropiados.
Costo
El costo siempre es un factor en cualquier decisión de compra. Los actuadores manuales son la opción más efectiva, seguida de actuadores neumáticos. Los actuadores eléctricos e hidráulicos son generalmente más caros, pero ofrecen características y capacidades adicionales.

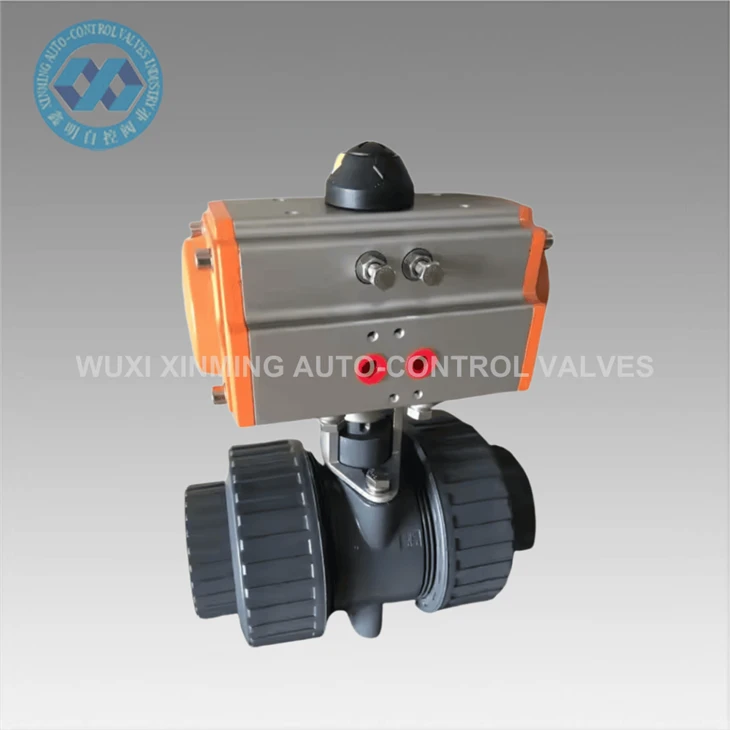

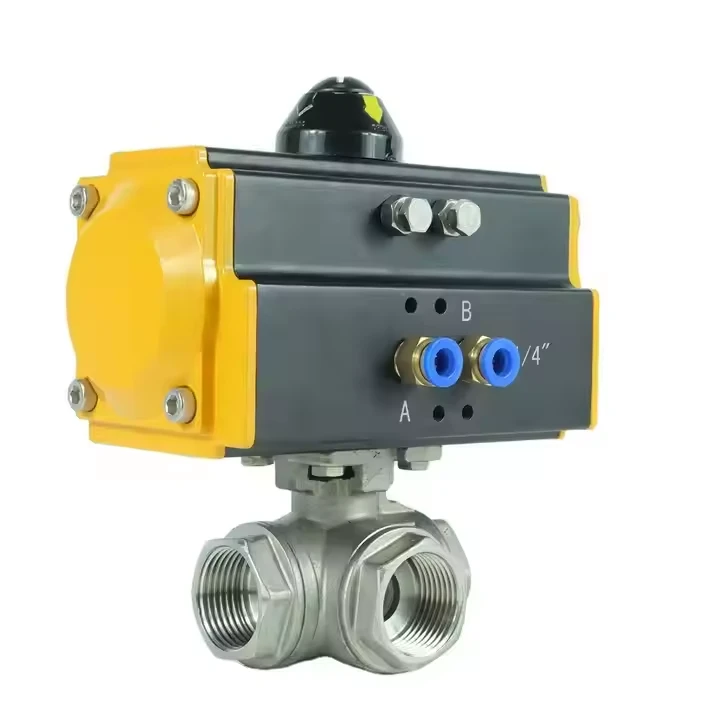

Como proveedor de válvulas de bola, ofrecemos una amplia gama de válvulas de bola, que incluye [válvula de bola de sellado suave económica] ((/válvula/válvula económica-soft-sel-ball-valve.html) y [válvula de bola de cloruro de polivinilo de doble manga] ((/ball-válvula/doble holla-polivinil-cloruro-ball-válvula. Necesidades específicas.
Si está interesado en nuestras válvulas y actuadores de pelota, lo invitamos a contactarnos para una discusión adicional. Nuestro equipo de expertos está listo para ayudarlo a elegir los productos adecuados para su aplicación y proporcionarle una cotización competitiva.
Referencias
- "Manual de la válvula", de Tom G. Shouse.
- "Válvulas industriales: selección y tamaño", de MK Razdan.
- Varios documentos técnicos de los principales fabricantes de válvulas.
