Como proveedor de válvulas de bola de sello suave, he sido testigo de primera mano la importancia de dominar los mecanismos de apertura y cierre de estos componentes esenciales. Las válvulas de bola de sello suave se usan ampliamente en diversas industrias, desde el tratamiento del agua hasta el procesamiento químico, debido a su rendimiento de sellado confiable y su facilidad de operación. En esta publicación de blog, compartiré algunas ideas sobre cómo controlar la apertura y el cierre de una válvula de bola de sello suave de manera efectiva.
Comprender los conceptos básicos de las válvulas de bola de sello suave
Antes de profundizar en los métodos de control, es crucial comprender la estructura básica y el principio de funcionamiento de una válvula de bola de sello suave. Una típica válvula de bola de sello suave consiste en una pelota con un orificio, un tallo, un asiento y un cuerpo. La bola es el componente central que controla el flujo de fluido. Cuando la pelota se gira 90 grados, el orificio se alinea con la ruta de flujo, lo que permite que el fluido pase (posición abierta). Por el contrario, cuando la bola se gira hacia atrás 90 grados, el orificio es perpendicular a la ruta de flujo, bloqueando el flujo de fluido (posición cerrada).
El sello suave, generalmente hecho de materiales como PTFE (politetrafluoroetileno) o NBR (caucho de nitrilo butadieno), proporciona un sello apretado entre la bola y el asiento, evitando la fuga. Este mecanismo de sellado hace que las válvulas de bola de sello suave sean adecuados para aplicaciones donde se requiere fugas cero.
Control manual
El control manual es el método más simple y directo para operar una válvula de bola de sello suave. Implica usar una rueda de mano o una palanca para rotar el tallo, que a su vez gira la pelota. El control manual se usa comúnmente en aplicaciones a pequeña escala o donde la automatización no es necesaria.
Para abrir una válvula de bola de sello suave operada manualmente, gire la rueda a mano o la palanca en el sentido de las agujas del reloj (en la mayoría de los casos) hasta que la válvula alcance la posición completamente abierta. Por lo general, puede sentir una ligera resistencia cuando la válvula está completamente abierta, lo que indica que la bola está alineada con la ruta de flujo. Para cerrar la válvula, gire la rueda a mano o la palanca en sentido antihorario hasta que la válvula esté completamente cerrada. Nuevamente, puede sentir un ligero aumento en la resistencia cuando la válvula está completamente apagada.
El control manual tiene sus ventajas, como simplicidad, bajo costo y fácil mantenimiento. Sin embargo, también tiene limitaciones, especialmente en aplicaciones a gran escala o de alta presión, donde la operación manual puede llevar mucho tiempo y exigir físicamente.
Actuación eléctrica
La actuación eléctrica es una opción popular para controlar las válvulas de bola de sello suave en entornos industriales. Un actuador eléctrico es un dispositivo que convierte la energía eléctrica en movimiento mecánico para abrir y cerrar la válvula. Ofrece varios beneficios, incluido el control preciso, la operación remota y la capacidad de integrarse con los sistemas de automatización.
Hay dos tipos principales de actuadores eléctricos: múltiples vueltas y cuartos de giro. Los actuadores múltiples se utilizan para válvulas que requieren múltiples rotaciones del vástago para abrir o cerrar, mientras que los actuadores de cuartos de cambio están diseñados para válvulas que solo necesitan una rotación de 90 grados, como las válvulas de bola de sello suave.
Para operar una válvula de bola de sello suave con un actuador eléctrico, generalmente necesita conectar el actuador a una fuente de energía y un sistema de control. El sistema de control puede ser un interruptor de encendido/apagado simple o un controlador lógico programable (PLC) más sofisticado que permita un control preciso de la velocidad, posición y sincronización de apertura y cierre de la válvula.
Al usar un actuador eléctrico, es importante asegurarse de que el actuador tenga el tamaño y configurado adecuadamente para la válvula. Esto incluye seleccionar la clasificación de par apropiada, la velocidad y el voltaje para que coincidan con los requisitos de la válvula. Además, el mantenimiento e inspección regular del actuador es necesaria para garantizar su operación confiable.
Actuación neumática
La actuación neumática es otro método común para controlar las válvulas de bola de sello suave. Un actuador neumático utiliza aire comprimido para generar la fuerza necesaria para abrir y cerrar la válvula. Es conocido por su rápido tiempo de respuesta, alta producción de par y idoneidad para entornos peligrosos.
Los actuadores neumáticos pueden ser de doble acción o retorno de primavera. Los actuadores de doble acción usan aire comprimido para abrir y cerrar la válvula, mientras que los actuadores de retorno de resorte usan aire comprimido para abrir la válvula y un resorte para cerrarla.
Para operar una válvula de bola de sello suave con un actuador neumático, debe conectar el actuador a un suministro de aire comprimido y una válvula de control. La válvula de control regula el flujo de aire comprimido al actuador, lo que le permite controlar la apertura y cierre de la válvula.
Una de las ventajas clave de la actuación neumática es su capacidad para proporcionar una operación a prueba de fallas. En el caso de una falla de energía o pérdida de aire comprimido, un actuador de retorno de resorte cerrará automáticamente la válvula, evitando el flujo de fluido. Esta característica hace que la actuación neumática sea una opción popular en aplicaciones donde la seguridad es una prioridad.
Actuación hidráulica
La actuación hidráulica se usa típicamente en aplicaciones donde se requiere un alto torque y un control preciso, como en procesos industriales a gran escala o operaciones de petróleo y gas en alta mar. Un actuador hidráulico utiliza fluido hidráulico para generar la fuerza necesaria para abrir y cerrar la válvula.
Los sistemas de actuación hidráulica consisten en una bomba hidráulica, una válvula de control y un actuador. La bomba hidráulica presuriza el fluido hidráulico, que luego se dirige al actuador por la válvula de control. El actuador convierte la energía hidráulica en movimiento mecánico para abrir y cerrar la válvula.
La actuación hidráulica ofrece varias ventajas, incluida la producción de alta fuerza, el control preciso y la capacidad de operar en entornos duros. Sin embargo, también requiere un sistema más complejo y costoso en comparación con otros métodos de actuación, y el mantenimiento adecuado es esencial para garantizar su operación confiable.
Elegir el método de actuación correcto
Al elegir un método de actuación para una válvula de bola de sello suave, se deben considerar varios factores, incluidos los requisitos de aplicación, el tamaño y el tipo de válvula, el entorno operativo y el presupuesto.
- Requisitos de aplicación:Considere el caudal, la presión, la temperatura y los medios del fluido que se controla. Por ejemplo, en aplicaciones donde se requieren la apertura y el cierre rápidos, la actuación neumática o eléctrica puede ser más adecuada. En las aplicaciones donde se necesita un alto par, la actuación hidráulica puede ser la mejor opción.
- Tamaño y tipo de válvula:El tamaño y el tipo de válvula también pueden influir en la elección del método de actuación. Las válvulas más grandes generalmente requieren más torque para operar, por lo que puede ser necesario un actuador más potente. Además, algunas válvulas pueden tener requisitos específicos para la actuación, como un cierto tipo de conexión o montaje.
- Entorno operativo:El entorno operativo, incluidos factores como la temperatura, la humedad y la presencia de sustancias peligrosas, puede afectar el rendimiento y la durabilidad del actuador. Por ejemplo, en un entorno corrosivo, se puede requerir un acero inoxidable o un actuador recubierto. En un área peligrosa, puede ser necesario un actuador a prueba de explosión.
- Presupuesto:El costo del sistema de actuación también es una consideración importante. El control manual es la opción más rentable, pero puede no ser adecuada para todas las aplicaciones. Los sistemas de actuación eléctricos, neumáticos e hidráulicos pueden variar significativamente en el costo, dependiendo del tamaño, el tipo y las características del actuador.
Conclusión
El control de la apertura y el cierre de una válvula de bola de sello suave es esencial para garantizar la operación eficiente y confiable de varios procesos industriales. Al comprender los diferentes métodos de actuación disponibles y elegir los adecuados para su aplicación, puede optimizar el rendimiento de su válvula y minimizar el riesgo de fugas y otros problemas.
Como proveedor de válvulas de bola de sello suave, ofrecemos una amplia gama de productos y opciones de actuación para satisfacer sus necesidades específicas. Ya sea que necesite una válvula operada manualmente para una aplicación a pequeña escala o un sistema automatizado para una gran planta industrial, tenemos la experiencia y la experiencia para proporcionarle la solución correcta.
Si está interesado en aprender más sobre nuestras válvulas de bola de sello suave o tiene alguna pregunta sobre el control de la válvula, no dude enContáctenos. Nuestro equipo de expertos está listo para ayudarlo con sus necesidades de adquisición y ayudarlo a encontrar la mejor válvula para su aplicación.
Referencias
- "Valve Manual", de Clark Wright.
- "Válvulas industriales: una guía práctica", de Tom Jenkins.
- Manuales del fabricante y documentación técnica para válvulas de bolas y actuadores de bola suave.
Para obtener más información sobre nuestros productos, puede consultar los siguientes enlaces:
- Válvula de control de flujo de porcelana con Neles NELES NE724 NE726 Posicionador de la válvula

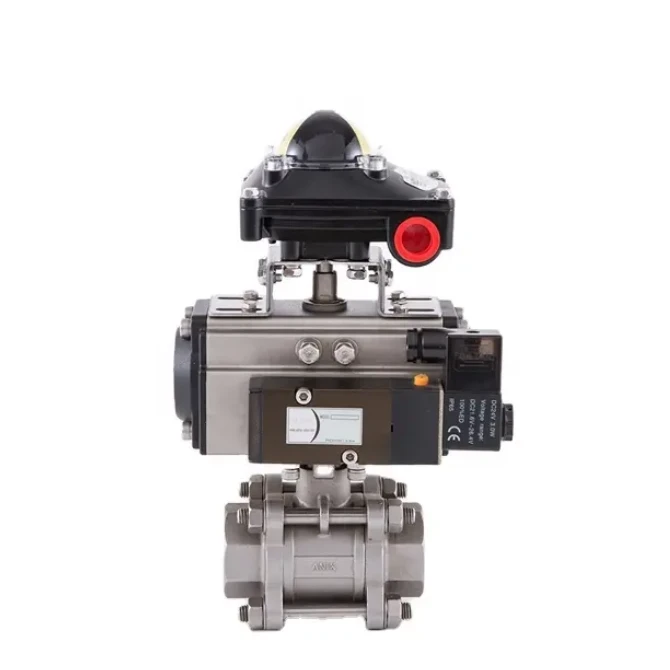

- Válvula de bola aislada neumática
