La instalación de una válvula de mariposa de lengüeta en una tubería vertical es una tarea que requiere una planificación y ejecución cuidadosas. Como proveedor confiable de válvulas de mariposa de orejeta, tenemos una amplia experiencia en esta área y estamos aquí para guiarlo a través del proceso. En esta publicación de blog, lo guiaremos a través de los pasos para instalar una válvula de mariposa de lengüeta en una tubería vertical, desde la preparación hasta la prueba final.
Paso 1: preparación
Antes de comenzar el proceso de instalación, debe reunir todos los materiales y herramientas necesarios. Esto incluye la válvula de mariposa en sí, los componentes de la tubería, juntas, pernos, tuercas, una llave dinamométrica, un cortatubos, una lima y cualquier otra herramienta específica para su instalación.
Asegúrese de que la válvula y todos los componentes de la tubería estén limpios y libres de residuos que puedan interferir con la instalación u operación de la válvula. Verifique las dimensiones de la válvula y la tubería para asegurarse de que sean compatibles. La válvula debe encajar perfectamente en la tubería y los orificios de la brida deben estar alineados correctamente.
Paso 2: Colocación de la válvula
El siguiente paso es colocar la válvula en la tubería vertical. Comience cortando la tubería en el lugar donde se instalará la válvula. Asegúrese de que el corte sea recto y limpio para garantizar un sellado adecuado. Utilice una lima para alisar los bordes del tubo cortado para evitar daños a las juntas.
Al colocar la válvula, es importante tener en cuenta que las válvulas de mariposa de orejeta están diseñadas para instalarse en posición vertical con el vástago en orientación horizontal. Esto permite un control de flujo adecuado y una fácil operación de la válvula. Coloque la válvula entre las dos secciones de la tubería, asegurándose de que las bridas de la válvula estén alineadas con las bridas de la tubería.
Paso 3: instalación de las juntas
Las juntas son cruciales para evitar fugas en la conexión válvula-tubería. Coloque una junta a cada lado de la válvula, alineando los orificios de la junta con los orificios de la brida. Asegúrese de que la junta esté centrada y cubra toda la cara de la brida. Utilice un material de junta de alta calidad que sea compatible con el fluido que se transporta en la tubería y las condiciones de operación.
Paso 4: atornillar la válvula
Una vez que las juntas estén en su lugar, es hora de atornillar la válvula a la tubería. Inserte los pernos a través de los orificios de la brida, asegurándose de utilizar el tamaño y tipo de pernos correctos. Coloque una tuerca en cada perno y apriételos manualmente para mantener la válvula en su lugar.
Después de apretar todos los pernos a mano, use una llave dinamométrica para apretarlos al valor de torsión recomendado por el fabricante. Apretar los pernos de manera uniforme y con el par correcto es esencial para un sellado adecuado y para evitar daños a la válvula y las juntas. Asegúrese de seguir un patrón de estrella al apretar los pernos para garantizar una distribución uniforme de la presión.
Paso 5: Conexión del actuador (si corresponde)

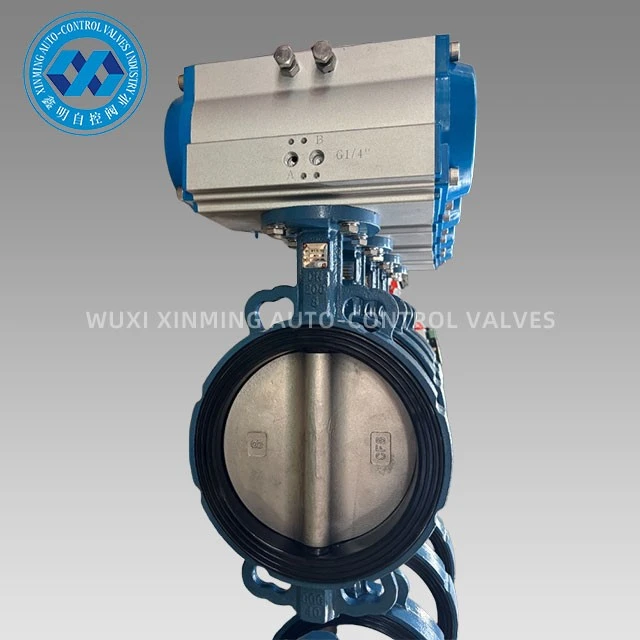

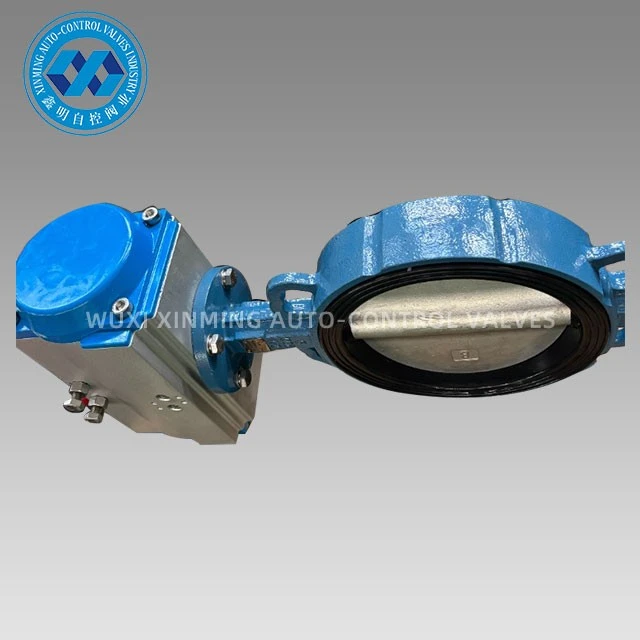

Si su válvula de mariposa de orejeta está equipada con un actuador, como unVálvula de mariposa accionada por actuador neumático, el siguiente paso es conectar el actuador a la válvula. Siga las instrucciones del fabricante para instalar el actuador, lo que generalmente implica conectar el actuador al vástago de la válvula y conectar las líneas de suministro de aire o el cableado eléctrico.
Asegúrese de que el actuador esté correctamente alineado y asegurado a la válvula para garantizar un funcionamiento suave. Pruebe el actuador para asegurarse de que abra y cierre la válvula correctamente y que el indicador de posición en el actuador coincida con la posición real del disco de la válvula.
Paso 6: Probar la instalación
Una vez instalada la válvula y conectado el actuador (si corresponde), es hora de probar la instalación. Cierre la válvula y presurice la tubería a la presión de funcionamiento. Verifique si hay fugas alrededor de las bridas de la válvula, las juntas o las conexiones del actuador. Si detecta alguna fuga, apriete más los pernos o reemplace las juntas según sea necesario.
Abra y cierre la válvula varias veces para garantizar un funcionamiento suave. Verifique la capacidad de la válvula para regular el flujo y su rendimiento de sellado. Si la válvula no funciona suavemente o si hay algún problema con el control de flujo, inspeccione la válvula y el actuador para detectar problemas mecánicos o desalineaciones.
Paso 7: finalizar la instalación
Una vez que la instalación haya sido probada y aprobada, realice los ajustes finales según sea necesario. Limpie el área de instalación y retire cualquier herramienta o residuo. Etiquete la válvula y la tubería para una fácil identificación y mantenimiento futuro.
También ofrecemos una amplia gama de otras válvulas de mariposa, comoVálvula de mariposa neumática con actuador de grado higiénico tipo waferyVálvula de mariposa sanitaria neumática, que son adecuados para diversas aplicaciones en diferentes industrias.
Para aquellos que buscan comprar
Si necesita válvulas de mariposa de orejeta o cualquiera de nuestros otros productos, le recomendamos que inicie una conversación con nosotros. Nuestro equipo de expertos está bien versado en tecnología de válvulas y puede brindar orientación detallada sobre la selección, instalación y mantenimiento de productos. Trabajaremos con usted para comprender sus requisitos específicos y asegurarnos de que obtenga la mejor solución para su proyecto. Ya sea que esté involucrado en una aplicación industrial a pequeña escala o en un proyecto de infraestructura a gran escala, estamos aquí para ayudarlo en cada paso del camino. Comuníquese con nosotros para iniciar la discusión sobre adquisiciones.
Referencias
- "Manual de válvulas", Asociación de fabricantes de válvulas
- Manuales de productos proporcionados por los fabricantes de actuadores y válvulas de mariposa de lengüeta.
