¡Hola! Como proveedor de válvulas de bola delgada, he visto de primera mano cuán crucial es la alineación adecuada durante la instalación. Una válvula de bola delgada desalineada puede provocar todo tipo de problemas, como fugas, eficiencia de flujo reducida e incluso desgaste prematuro. Entonces, en este blog, compartiré algunos consejos sobre cómo garantizar la alineación adecuada de una válvula de bola delgada durante la instalación.
Verificaciones previas a la instalación
Antes de iniciar el proceso de instalación, es importante hacer algunas verificaciones. En primer lugar, asegúrese de tener la válvula correcta para el trabajo. Verifique las especificaciones de la válvula contra los requisitos de su sistema. No querrás terminar con una válvula que sea demasiado pequeña o demasiado grande para la tubería.
Inspeccione la válvula por cualquier daño visible. Busque grietas, abolladuras o cualquier signo de corrosión. Una válvula dañada no funcionará correctamente, incluso si está perfectamente alineada. Además, verifique las superficies de apareamiento de la válvula y la tubería. Deben estar limpios y libres de escombros. Cualquier suciedad o mugre puede evitar un sello y una alineación adecuados.
Medición y marcado
La medición precisa es clave para la alineación adecuada. Use una herramienta de medición confiable, como una cinta métrica o una pinza, para medir el diámetro de la tubería y la válvula. Asegúrese de que las medidas coincidan. Si hay una diferencia significativa, es posible que deba buscar un adaptador o una válvula diferente.
Una vez que haya confirmado las mediciones, marque la tubería y la válvula. Marque la línea central de la tubería y la válvula. Esto lo ayudará a alinearlos correctamente durante la instalación. Puede usar un marcador permanente o un escriba para hacer las marcas.
Colocación de la válvula
Al colocar la válvula, es importante considerar la dirección del flujo. La mayoría de las válvulas de bola delgadas tienen una flecha que indica la dirección del flujo. Asegúrese de que la flecha en la válvula se alinee con la dirección del flujo en la tubería. La dirección de flujo incorrecta puede provocar un rendimiento reducido e incluso daños a la válvula.
Coloque la válvula en la tubería con cuidado. Intente alinear las líneas centrales de la válvula y la tubería lo más cerca posible. Es posible que deba usar un dispositivo de elevación, como un polipasto o una grúa, para válvulas más grandes. Asegúrese de que la válvula esté nivelada y no se incline hacia un lado.
Uso de herramientas de alineación
Hay varias herramientas de alineación disponibles que pueden ayudarlo a garantizar la alineación adecuada. Una de las herramientas más comunes es una herramienta de alineación de brida. Si su válvula de bola delgada tiene bridas, esta herramienta puede ser muy útil. Ayuda a alinear los agujeros de los pernos en las bridas de la válvula y la tubería. Esto asegura que los pernos se puedan insertar fácilmente y que la válvula esté correctamente asentada.
Otra herramienta es una herramienta de alineación láser. Esta herramienta utiliza un haz láser para proporcionar una referencia de alineación precisa. Puede ser especialmente útil para tuberías largas o cuando se requiere una alta precisión. Al usar una herramienta de alineación láser, puede asegurarse de que la válvula esté alineada dentro de una tolerancia muy pequeña.
Apretando los pernos
Una vez que la válvula está en posición y se alinea adecuadamente, es hora de apretar los pernos. Pero no se vuelva loco y los apriete a todos a la vez. Debe seguir una secuencia de ajuste específica. Comience apretando los pernos en un patrón cruzado. Esto ayuda a distribuir la presión uniformemente alrededor de la brida y garantiza un sello adecuado.
Use una llave de par para apretar los pernos al valor de torque recomendado. Sobre el apriete de los pernos puede dañar la válvula o la tubería, mientras que debajo del apriete puede provocar fugas. Consulte el manual de instalación de la válvula para ver los valores de par correctos.
Prueba de la alineación
Después de instalar la válvula y los pernos se apretan, es importante probar la alineación. Puede hacer una inspección visual para asegurarse de que la válvula se vea correctamente alineada. Verifique cualquier signo de desalineación, como brechas entre las bridas o una válvula que parece estar inclinada.
También puede realizar una prueba de presión. Aplique presión al sistema y verifique si hay fugas. Si hay fugas, podría ser un signo de desalineación. En este caso, es posible que deba aflojar los tornillos, realinear la válvula y luego volver a practicar los pernos.
Problemas y soluciones de alineación comunes
A veces, puede encontrar algunos problemas de alineación comunes durante la instalación. Un problema común es la desalineación de la brida. Esto puede suceder si las bridas no están mecanizadas correctamente o si la tubería no es recta. Para resolver este problema, puede usar cuñas para ajustar la alineación. Las cuñas son piezas delgadas de material que se pueden colocar entre las bridas para corregir la alineación.
Otro problema es la desalineación del válvula STEM. Esto puede causar problemas con el funcionamiento de la válvula. Si nota que el vástago de la válvula no se mueve sin problemas o que la válvula es difícil de abrir y cerrar, podría deberse a la desalineación del tallo. En este caso, es posible que deba desmontar la válvula y realinear el tallo.
La importancia de la alineación adecuada para los diferentes tipos de válvulas de bola delgada

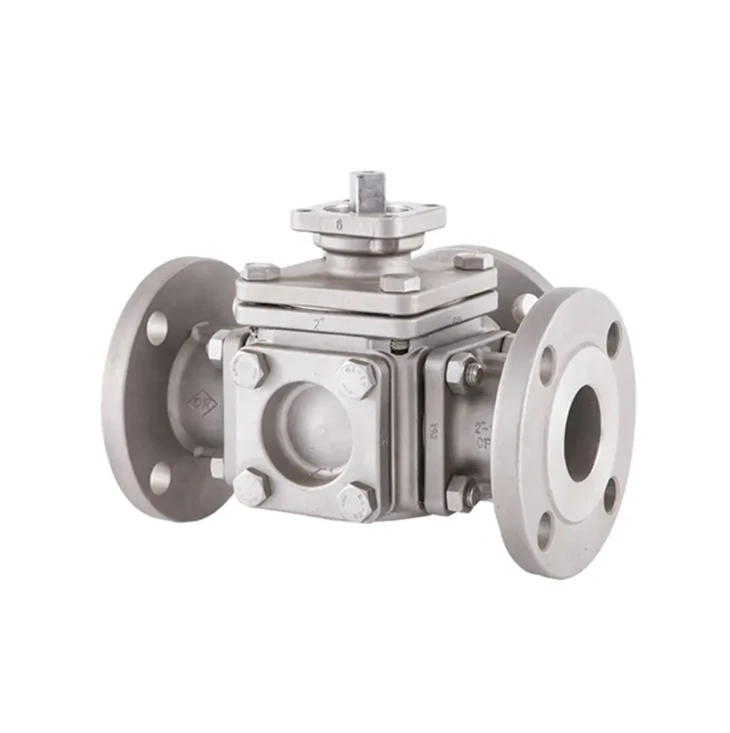

Los diferentes tipos de válvulas de bola delgada tienen diferentes requisitos de alineación. Por ejemplo, elVálvula de bola de 3 vías de actuador neumático de 180 gradosdebe alinearse con precisión para garantizar el funcionamiento adecuado del actuador. Una válvula desalineada puede hacer que el actuador funcione mal, lo que lleva a problemas con el control de flujo.
ElVálvula de bola de tres vías de doble unión L - en forma de L - en formaTambién requiere una alineación cuidadosa. El diseño en forma de L significa que la válvula debe colocarse correctamente para dirigir el flujo según lo previsto. Cualquier desalineación puede interrumpir el patrón de flujo y reducir la eficiencia del sistema.
Válvulas de bola eléctrica de alto rendimiento para operación confiableson otro tipo que necesita una alineación adecuada. Estas válvulas a menudo se usan en aplicaciones críticas donde la confiabilidad es clave. Una válvula de bola eléctrica desalineada puede provocar problemas eléctricos y afectar el rendimiento general del sistema.
Conclusión
Asegurar la alineación adecuada de una válvula de bola delgada durante la instalación es esencial para su rendimiento y longevidad óptimos. Siguiendo los pasos que he esbozado en este blog, desde las verificaciones previas a la instalación hasta probar la alineación, puede evitar muchos problemas comunes asociados con válvulas desalineadas.
Si está buscando válvulas de bola delgadas de alta calidad, estamos aquí para ayudar. Ofrecemos una amplia gama de válvulas de bola delgadas diseñadas para satisfacer sus necesidades específicas. Ya sea que necesite una válvula simple de dos vías o una válvula de tres vías más compleja, lo tenemos cubierto. Si tiene alguna pregunta o desea discutir sus requisitos, no dude en comunicarse con nosotros. Siempre nos complace ayudarlo a encontrar la válvula correcta y garantizar un proceso de instalación suave.
Referencias
- Manuales de instalación de válvulas
- Estándares de la industria para la instalación de válvulas
- Guías técnicas en el ajuste de tuberías y la alineación de la válvula
