Asegurar la alineación adecuada de una válvula de bola de cerámica durante la instalación es crucial para su rendimiento y longevidad óptimos. Como proveedor de válvula de pelota de cerámica de buena reputación, entiendo la importancia de este proceso y estoy aquí para compartir ideas valiosas sobre cómo lograr una alineación precisa.
Comprender la importancia de la alineación
Antes de profundizar en el proceso de instalación, es esencial comprender por qué la alineación adecuada es tan vital. Una válvula de pelota cerámica desalineada puede conducir a una variedad de problemas, que incluyen fugas, control de flujo reducido, desgaste prematuro e incluso fallas en el sistema. Cuando una válvula no está alineada correctamente, la bola puede no asentarse adecuadamente dentro del cuerpo de la válvula, causando espacios que permiten que escape el fluido o el gas. Esto no solo compromete la eficiencia del sistema, sino que también puede presentar riesgos de seguridad en ciertas aplicaciones.
Preparación previa a la instalación
El primer paso para garantizar la alineación adecuada es la preparación exhaustiva de la instalación. Comience inspeccionando cuidadosamente la válvula y todos los componentes asociados, como bridas, juntas y tuberías. Verifique cualquier signo de daño, deformación o escombros que puedan afectar la alineación o el rendimiento de la válvula. Limpie todos los componentes a fondo para eliminar la suciedad, el óxido u otros contaminantes.
Luego, mida las dimensiones de la válvula y la tubería para garantizar un ajuste adecuado. La válvula debe ser el tamaño correcto y la presión de presión para la aplicación específica. También es importante verificar que la tubería sea recta y libre de curvas o giros que puedan causar desalineación. Si es necesario, use las herramientas apropiadas para enderezar la tubería o hacer los ajustes necesarios.
Técnicas de alineación
Inspección visual
La inspección visual es una forma simple pero efectiva de comenzar el proceso de alineación. Coloque la válvula en la posición deseada dentro del sistema de tuberías y verifique visualmente cualquier signo obvio de desalineación. Busque espacios entre las bridas de la válvula y las bridas de la tubería, o cualquier desalineación visible del cuerpo de la válvula con la tubería. Use una regla o un nivel para ayudarlo a determinar si la válvula es recta y nivelada.
Uso de herramientas de alineación
Además de la inspección visual, hay varias herramientas de alineación disponibles que pueden ayudar a garantizar una alineación precisa. Una herramienta de uso común es un sistema de alineación láser. Este sistema proyecta un haz láser en la válvula y la tubería, lo que le permite medir y ajustar con precisión la alineación. Los sistemas de alineación láser son altamente precisos y pueden detectar incluso las más mínimas desalineaciones.
Otra herramienta útil es un indicador de dial. Se puede usar un indicador de dial para medir la cantidad de desalineación entre la válvula y la tubería. Al conectar el indicador de dial a la válvula o la tubería y moverla a lo largo de la superficie, puede medir cualquier desviación de la alineación deseada. Esta información se puede utilizar para realizar los ajustes necesarios.
Alineación de brida
La alineación de brida adecuada es crucial para la alineación general de la válvula de bola de cerámica. Al conectar la válvula a la tubería con bridas, asegúrese de que las caras de la brida sean paralelas y los agujeros de los pernos estén bien alineados. Use una herramienta de alineación de brida o un conjunto de pernos para mantener las bridas en su lugar durante el proceso de alineación. Asegúrese de apretar los pernos de manera uniforme para evitar cualquier estrés desigual en las bridas, lo que podría causar desalineación.
Proceso de instalación
Una vez que se ha verificado la alineación, es hora de proceder con la instalación. Comience aplicando una junta adecuada a las caras de la brida de la válvula y la tubería. La junta debe ser el tamaño y el material correctos para la aplicación específica. Coloque cuidadosamente la válvula en posición y alinee los agujeros de los pernos con los que tienen las bridas de la tubería. Inserte los pernos a través de los orificios y la mano, apriételos para sostener la válvula en su lugar.
A continuación, use una llave de par para apretar los pernos al valor de torque recomendado. El apriete o debajo de los tornillos puede provocar desalineación o fugas. Consulte las especificaciones del fabricante de la válvula para obtener los valores de par correctos. Apriete los pernos en un patrón cruzado para garantizar una distribución uniforme de la fuerza de apriete.
Prueba y verificación
Una vez que se completa la instalación, es importante probar la válvula para garantizar la alineación y la funcionalidad adecuadas. Realice una prueba de presión para verificar si hay fugas. Aumente gradualmente la presión en el sistema y monitoree la válvula para obtener cualquier signo de fuga. Si se detectan fugas, apague inmediatamente el sistema y realice los ajustes necesarios.
Además de la prueba de presión, también realice una prueba de flujo para verificar que la válvula funcione correctamente. Abra y cierre la válvula varias veces para garantizar un funcionamiento suave y un control de flujo adecuado. Verifique la caída de caudal y la caída de presión a través de la válvula para asegurarse de que estén dentro del rango aceptable.
Conclusión
La alineación adecuada de una válvula de bola de cerámica durante la instalación es un paso crítico que no debe pasarse por alto. Siguiendo los pasos descritos anteriormente, puede asegurarse de que la válvula esté instalada correctamente y funciona de manera óptima. Como proveedor de válvulas de bola de cerámica, estoy comprometido a proporcionar válvulas de alta calidad y un apoyo integral a nuestros clientes. Si tiene alguna pregunta o necesita más ayuda con la instalación de nuestras válvulas de pelota de cerámica, no dude en contactarnos. Estamos aquí para ayudarlo a aprovechar al máximo nuestros productos y garantizar el éxito de sus proyectos.

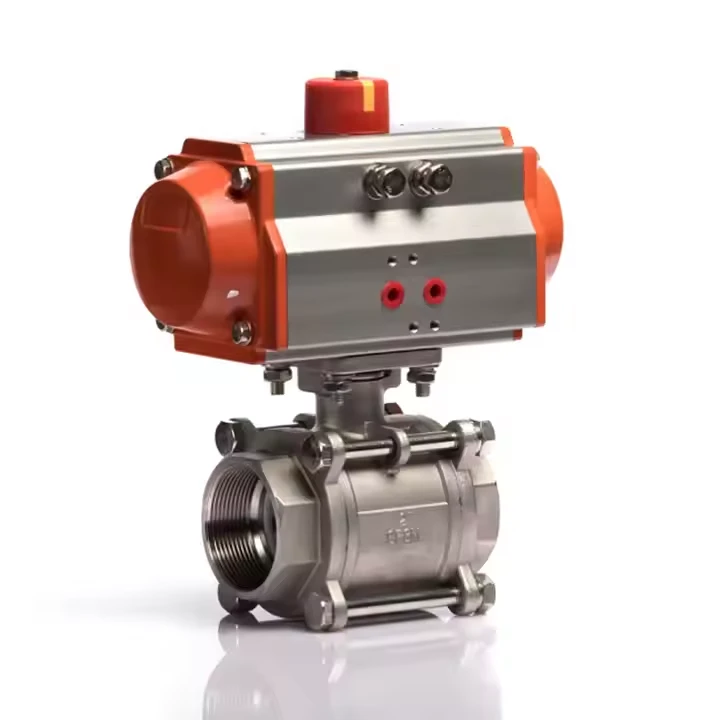

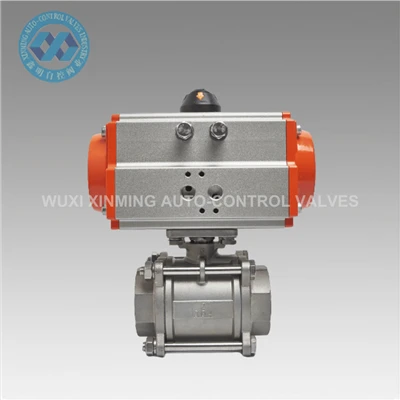

Si está interesado en explorar nuestra gama de productos, puede consultar nuestroVálvula de bola de hilo de 2 piezas,Válvulas de bola de rosca neumática: las válvulas centrales en los sistemas de tuberías industriales, yVálvula de bola rosada neumática.
Para obtener más información sobre la instalación y la alineación de la válvula de bola de cerámica, así como para discutir sus requisitos específicos y posibles adquisiciones, no dude en comunicarse con nosotros. Nuestro equipo de expertos está listo para ayudarlo a encontrar las mejores soluciones para sus necesidades industriales.
Referencias
- Manuales de instalación y mantenimiento de la válvula de los principales fabricantes
- Estándares y directrices de la industria para la instalación y alineación de las válvulas
