Principio de trabajo cooperativo
Enlace de control:
PLC/Controlador → Señal eléctrica de la válvula solenoide → Conmutación de canal de aire comprimido → Acción del actuador neumático (encendido/apagado/ajuste).
Proceso típico:
La válvula solenoide obtiene potencia, cambia la ruta de gas y el aire comprimido ingresa a la cámara del actuador;
La presión empuja el pistón/diafragma, lo que resulta en desplazamiento mecánico;
Después de la falla de energía, la válvula solenoide se restablece, el gas se descarga y el actuador regresa a la posición inicial (retorno de resorte o suministro de gas inverso).
Diseño de estructura central
Sección de válvula solenoide
Tipo de cuerpo de la válvula:
TEE de dos posiciones (2/3): control de cilindro de actuación única (ingesta única + escape).
Dos posiciones de cinco vías (2/5): cilindros de doble actuación de control (admisión doble + doble escape).
Modo de conducción:
Acción directa: Flujo pequeño Drive Direct (respuesta rápida, adecuada para operación de alta frecuencia).
Operado con piloto: conmutación asistida por presión de aire (flujo grande, escenarios de alta presión).
Diseño especial:
Bobinas a prueba de explosión (certificadas ATEX) para entornos inflamables;
Bajo consumo de energía (0. 5w ~ 1w) para extender la duración de la batería;
Botón de emergencia manual (se puede ver a cambiar la ruta de gas en caso de falla de energía).
Coincidencia con el actuador
Estándar de la interfaz: cumple con las especificaciones ISO 15407 o NFPA para garantizar una conexión de gas rápida.
Matriota de flujo: el valor de la válvula CV debe cumplir con los requisitos de velocidad del actuador.

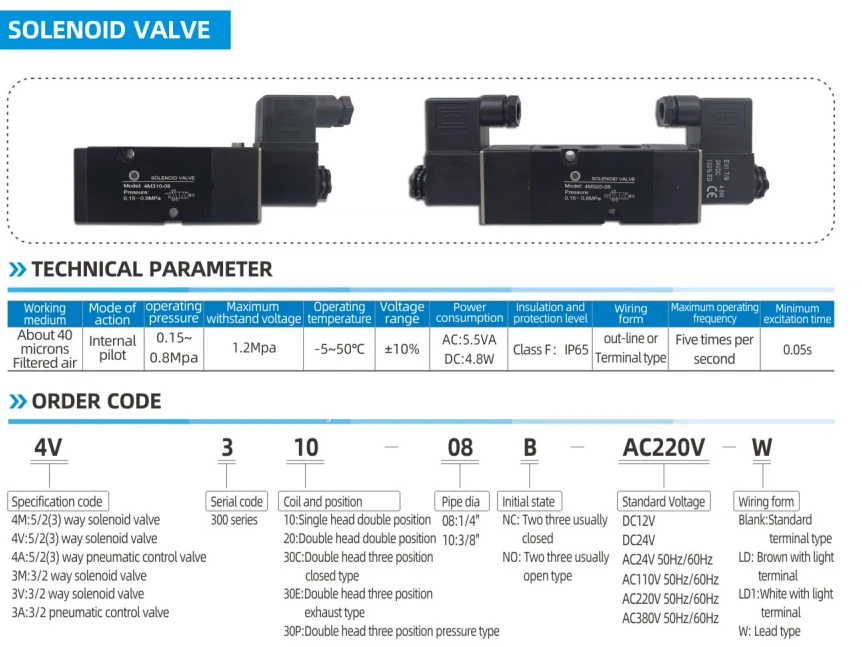

Parámetros de rendimiento clave
Compatibilidad de voltaje: DC 24V (comúnmente utilizado en la industria), AC 220V (escenario de alta potencia).
Tiempo de respuesta: menos de o igual a 50 ms (la válvula de alta velocidad puede alcanzar los 10 ms, afectando la frecuencia del actuador).
Rango de presión de trabajo: {{0}}. 2 ~ 1.0mpa (tipo general), soporte de válvula de alta presión 10MPA.
Clase de protección: IP65 (a prueba de polvo e impermeable) adecuado para condiciones de trabajo duras.
Vida del ciclo: mayor o igual a 10 millones de veces (diseño industrial de alta fiabilidad).
Escenarios de aplicación típicos
Control automático de la válvula:
Apertura remota y cierre de la válvula de bola de oleoducto;
Control de flujo preciso de las válvulas reguladoras en plantas químicas.
Unidad de acción mecánica:
Agua del cilindro de abrazadera automática de la línea de producción;
Empuje de material y posicionamiento de maquinaria de embalaje.
Sistema de enclavamiento de seguridad:
Cortar rápidamente el suministro de aire durante el cierre de emergencia (ESD);
Cierre de emergencia neumática de la válvula de fuego.
