¿Cuál es el nivel de vibración cuando una válvula de bola está en funcionamiento?

Como proveedor experimentado de válvulas de bola, he recibido numerosas consultas sobre los niveles de vibración durante el funcionamiento de una válvula de bola. Comprender estos niveles de vibración es crucial para garantizar el rendimiento, la seguridad y la eficiencia a largo plazo de la válvula y de todo el sistema en el que está integrada.

Factores que afectan los niveles de vibración

Características del flujo de fluido
La naturaleza del fluido que fluye a través de la válvula de bola juega un papel importante en la determinación del nivel de vibración. Los fluidos de alta velocidad pueden provocar más turbulencias y fluctuaciones de presión, lo que a su vez provoca un aumento de las vibraciones. Por ejemplo, en una tubería donde el fluido fluye a muy alta velocidad, el cambio repentino de dirección al pasar a través de la válvula de bola puede crear remolinos y vórtices. Estas perturbaciones de fluidos ejercen fuerzas inestables sobre los componentes de la válvula, lo que genera vibraciones. Además, si el fluido tiene una alta viscosidad, puede causar más resistencia y patrones de flujo desiguales, lo que también contribuye a las vibraciones.
Diseño y geometría de válvulas
El diseño de la válvula de bola en sí es un factor clave. Una válvula de bola bien diseñada con contornos internos suaves puede minimizar las perturbaciones del fluido y, por tanto, reducir las vibraciones. Por ejemplo, las válvulas con un diseño de puerto completo, donde el diámetro interior de la válvula es del mismo tamaño que la tubería, permiten un flujo más laminar del fluido, lo que reduce las posibilidades de turbulencia y vibración. Por otro lado, una válvula de puerto reducido puede causar caídas de presión e interrupciones del flujo más significativas, lo que genera niveles de vibración más altos. También importa la forma de la pelota y el asiento. Una bola con una superficie irregular o un asiento mal mecanizado pueden provocar un sellado desigual y fugas de fluido, lo que puede generar vibraciones.
Condiciones de funcionamiento
La presión y la temperatura del sistema en el que opera la válvula de bola pueden afectar los niveles de vibración. Los sistemas de alta presión pueden someter la válvula a fuerzas mayores, lo que puede hacer que la válvula vibre más. De manera similar, las temperaturas extremas pueden afectar las propiedades del material de los componentes de la válvula. Por ejemplo, a altas temperaturas, algunos materiales pueden expandirse, alterando las holguras entre la bola y el asiento, lo que puede provocar un aumento de las vibraciones. Además, los cambios rápidos de presión o temperatura, como los causados por la apertura o cierre repentino de la válvula, pueden crear ondas de choque en el fluido, lo que resulta en vibraciones transitorias.
Instalación y montaje
Una instalación adecuada es esencial para minimizar las vibraciones. Si la válvula de bola no se instala correctamente, puede estar sujeta a desalineación o tensión excesiva. Por ejemplo, si la válvula no está alineada correctamente con la tubería, puede causar fuerzas desiguales en el cuerpo de la válvula, lo que genera vibraciones. Un soporte inadecuado durante la instalación también puede permitir que la válvula se mueva libremente, aumentando la amplitud de la vibración. Además, el tipo de hardware de montaje utilizado puede afectar la transferencia de vibraciones. El uso de soportes flexibles puede ayudar a absorber algunas de las vibraciones, mientras que los soportes rígidos pueden transmitir vibraciones más fácilmente a la estructura circundante.

Medición de niveles de vibración

Para evaluar con precisión los niveles de vibración de una válvula de bola durante el funcionamiento, se pueden emplear varios métodos.

Acelerómetros
Los acelerómetros son sensores comúnmente utilizados para medir vibraciones. Se pueden fijar al cuerpo de la válvula en lugares estratégicos para detectar la aceleración de las vibraciones. Analizando los datos de aceleración, podemos determinar la frecuencia y amplitud de las vibraciones. Las vibraciones de alta frecuencia pueden indicar problemas como cavitación de fluidos o resonancia mecánica, mientras que las vibraciones de gran amplitud pueden ser un signo de un problema más grave, como una desalineación o un componente dañado.
Vibrómetros láser Doppler
Estos dispositivos utilizan luz láser para medir la velocidad de la superficie vibratoria. Ofrecen un método sin contacto de medición de vibraciones, que es particularmente útil en situaciones donde no es posible conectar sensores directamente a la válvula, como en entornos peligrosos o de alta temperatura. Los vibrómetros láser Doppler pueden proporcionar mediciones muy precisas de la velocidad de vibración, lo que permite un análisis detallado de las características de la vibración.
Software de análisis de vibraciones
Una vez que se recopilan los datos de vibración, se puede utilizar un software de análisis de vibraciones para procesar e interpretar los datos. Este software puede identificar patrones, frecuencias y amplitudes de las vibraciones y compararlas con estándares predefinidos o datos de referencia. Al hacerlo, puede ayudar a diagnosticar problemas potenciales, como desgaste, componentes sueltos o problemas relacionados con fluidos.

Niveles de vibración aceptables

La determinación de los niveles de vibración aceptables para una válvula de bola depende de varios factores, incluida la aplicación, el tipo de válvula y los estándares de la industria.

Estándares de la industria
Diferentes industrias tienen sus propios estándares para los niveles de vibración en válvulas. Por ejemplo, en la industria del petróleo y el gas, donde las válvulas se utilizan a menudo en aplicaciones de alta presión y alto flujo, existen normas estrictas para garantizar la seguridad y confiabilidad del equipo. Estas normas suelen especificar las amplitudes y frecuencias de vibración máximas permitidas para diferentes tipos de válvulas. En la industria de generación de energía, se utilizan estándares similares para evitar daños a las válvulas y otros componentes de la planta de energía.
Solicitud - Requisitos específicos
La aplicación específica de la válvula de bola también influye en los niveles de vibración aceptables. Por ejemplo, en un sistema de control de precisión, incluso pequeñas vibraciones pueden afectar la precisión del control de flujo, por lo que se requieren niveles de vibración muy bajos. Por el contrario, en una aplicación menos crítica, como un sistema de suministro de agua simple, se pueden tolerar niveles de vibración ligeramente más altos siempre que no causen ningún daño significativo a la válvula o a la tubería.

Impacto de la vibración excesiva

Una vibración excesiva en una válvula de bola puede tener varias consecuencias negativas.

Desgaste de componentes
Las vibraciones pueden hacer que los componentes de la válvula rocen entre sí, lo que provoca un mayor desgaste. Por ejemplo, la bola y el asiento pueden experimentar un desgaste acelerado debido a la vibración constante, lo que puede afectar el rendimiento de sellado de la válvula. Con el tiempo, esto puede provocar fugas y reducir la eficiencia de la válvula. Además, otros componentes internos, como el vástago y la empaquetadura, también pueden estar sujetos a desgaste, lo que puede comprometer aún más la funcionalidad de la válvula.
Daño estructural
La exposición prolongada a vibraciones de alto nivel puede causar daños estructurales al cuerpo de la válvula y a la tubería circundante. Las vibraciones pueden crear concentraciones de tensión en la válvula, provocando grietas o fracturas en el material. Esto no sólo puede resultar en reparaciones costosas sino que también supone un riesgo para la seguridad, especialmente en aplicaciones donde el fluido que se maneja es peligroso.
Generación de ruido
Las vibraciones pueden generar ruido, lo que puede resultar molesto en entornos industriales. El ruido excesivo también puede indicar un problema con la válvula, como cavitación de fluido o resonancia mecánica. Además, la exposición continua a niveles elevados de ruido puede tener un impacto negativo en la salud de los trabajadores de las proximidades.

Nuestras soluciones como proveedor de válvulas de bola

Como proveedor de válvulas de bola, ofrecemos una gama de soluciones para abordar los problemas de vibración.

Diseño de válvula de alta calidad
Diseñamos nuestras válvulas de bola centrándonos en minimizar las vibraciones. Nuestros ingenieros utilizan simulaciones avanzadas de dinámica de fluidos computacional (CFD) para optimizar la geometría interna de la válvula, asegurando un flujo suave y laminar del fluido. También utilizamos materiales de alta calidad y procesos de fabricación de precisión para garantizar la precisión y confiabilidad de los componentes de la válvula. Por ejemplo, nuestroVálvula de bola eléctricaestá diseñado con una trayectoria de flujo aerodinámica para reducir la turbulencia y la vibración.
Personalización
Entendemos que diferentes aplicaciones tienen diferentes requisitos. Es por eso que ofrecemos soluciones de válvulas de bola personalizadas para satisfacer las necesidades específicas de nuestros clientes. Ya sea que se trate de una aplicación de alta presión, alta temperatura o un sistema de control de precisión, podemos diseñar y fabricar una válvula de bola que pueda funcionar con vibraciones mínimas. Por ejemplo, nuestroVálvula de bola de cerámicaEs adecuado para aplicaciones donde se requiere alta resistencia al desgaste y baja vibración.
Soporte de instalación y mantenimiento

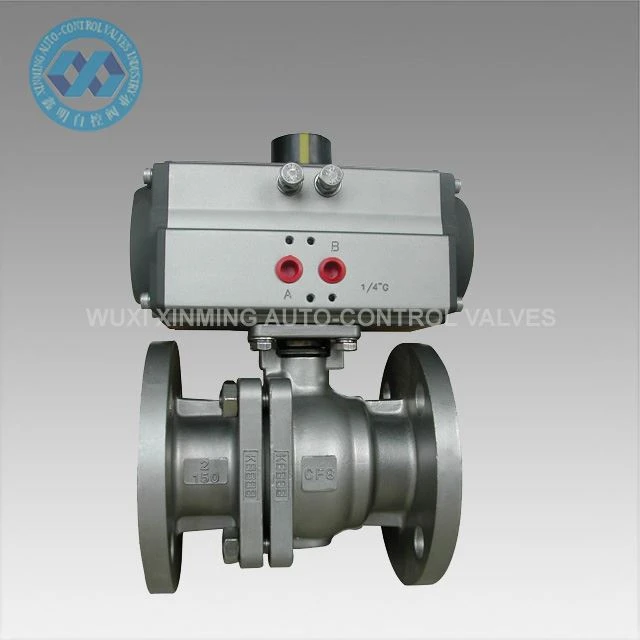

Brindamos soporte integral de instalación y mantenimiento a nuestros clientes. Nuestros técnicos pueden ayudar con la instalación adecuada de la válvula de bola para garantizar que esté correctamente alineada y soportada. También ofrecemos servicios de mantenimiento regulares, incluido el monitoreo y análisis de vibraciones, para detectar y abordar cualquier problema potencial antes de que se convierta en un problema grave. NuestroVálvula de bola de acero inoxidable con bridasviene con pautas detalladas de instalación y mantenimiento para ayudar a nuestros clientes a garantizar su rendimiento a largo plazo.

Si está buscando válvulas de bola de alta calidad con bajos niveles de vibración para su aplicación, estaremos encantados de analizar sus requisitos. Nuestro equipo de expertos puede brindarle asesoramiento profesional y soluciones personalizadas. Contáctenos hoy para iniciar el proceso de negociación de adquisiciones y encontrar la válvula de bola perfecta para sus necesidades.

Referencias

ANSI/ISA - 75.23 - 2002, “Prueba de vibración de la válvula de control”
API 6D, “Especificación para válvulas de tuberías”
ASME B31.3, “Tuberías de proceso”
