La carrera del émbolo en una válvula solenoide de 24 V es un parámetro crítico que influye significativamente en el rendimiento y la funcionalidad de la válvula. Como proveedor confiable de válvulas solenoides de 24 V, conozco bien las complejidades de este componente y su impacto en el funcionamiento general de la válvula.
Comprensión de los conceptos básicos de una válvula solenoide de 24 V
Una electroválvula de 24V es un dispositivo electromecánico que controla el flujo de fluidos o gases. Consta de una bobina, un émbolo y un cuerpo de válvula. Cuando se aplica una corriente eléctrica de 24 voltios a la bobina, genera un campo magnético. Este campo magnético atrae el émbolo, que luego se mueve para abrir o cerrar la válvula, permitiendo o bloqueando el flujo del medio.
¿Qué es el golpe del émbolo?
La carrera del émbolo se refiere a la distancia que recorre el émbolo dentro de la válvula solenoide cuando se energiza la bobina. Se mide desde la posición completamente cerrada hasta la posición completamente abierta. La longitud de carrera es una característica cuidadosamente diseñada, determinada por los requisitos de diseño de la válvula y la aplicación específica para la que está destinada.
Factores que afectan la carrera del émbolo
Diseño de bobina
El diseño de la bobina del solenoide juega un papel crucial en la determinación de la carrera del émbolo. Una bobina bien diseñada puede generar un campo magnético fuerte y uniforme. El número de vueltas de la bobina, el calibre del cable y el tipo de material del núcleo influyen en la fuerza magnética producida. Un campo magnético más fuerte puede impulsar el émbolo a una distancia mayor, lo que resulta en una carrera más larga. Por ejemplo, una bobina con un mayor número de vueltas y un núcleo ferromagnético de alta calidad puede generar un campo magnético más potente, lo que permite una carrera del émbolo más larga.
Fuerza del resorte
La mayoría de las válvulas solenoides están equipadas con un resorte de retorno. El resorte es responsable de devolver el émbolo a su posición original cuando la bobina se desenergiza. La rigidez del resorte, conocida como constante del resorte, afecta la carrera del émbolo. Un resorte más rígido requiere más fuerza del campo magnético para comprimirlo y mover el émbolo. Por lo tanto, si el resorte es demasiado rígido, puede limitar la carrera del émbolo. Por otro lado, un resorte muy débil puede hacer que la válvula se abra o cierre con demasiada facilidad, lo que provocará un rendimiento inconsistente.
Diseño del cuerpo de válvula
El diseño interno del cuerpo de la válvula también afecta la carrera del émbolo. El tamaño y la forma de la cámara donde se mueve el émbolo, así como los conductos de flujo, pueden afectar el movimiento del émbolo. Un cuerpo de válvula con un diseño de cámara bien optimizado permite un movimiento suave y sin restricciones del émbolo, maximizando la carrera disponible. Además, el mecanismo de sellado dentro del cuerpo de la válvula puede influir en la carrera. Si los sellos están demasiado apretados o desalineados, pueden crear resistencia adicional, reduciendo la carrera efectiva del émbolo.
Importancia de la carrera del émbolo
Control de flujo
La carrera del émbolo afecta directamente el caudal del medio a través de la válvula. Una carrera más larga generalmente permite una mayor apertura en la válvula, lo que resulta en un mayor caudal. En aplicaciones donde se requiere un control de flujo preciso, como en automatización industrial o equipos médicos, la carrera correcta del émbolo es esencial. Por ejemplo, en un sistema de dosificación de productos químicos, la carrera del émbolo debe calibrarse con precisión para garantizar que se dosifique la cantidad correcta de producto químico.
Tiempo de respuesta
La carrera del émbolo también influye en el tiempo de respuesta de la válvula solenoide. Una carrera más corta generalmente significa que el émbolo puede moverse más rápidamente entre las posiciones abierta y cerrada, lo que resulta en un tiempo de respuesta más rápido. En aplicaciones donde se requieren ciclos rápidos de encendido y apagado, como en sistemas de control neumático, una carrera más corta puede mejorar el rendimiento general del sistema.
Diferentes tipos de válvulas solenoides de 24 V y sus carreras de émbolo
Válvulas solenoides de acción directa
En las válvulas solenoides de acción directa, el émbolo controla directamente el flujo del medio. Estas válvulas suelen tener una carrera de émbolo relativamente corta porque la fuerza magnética generada por la bobina debe superar la presión del medio directamente. La carrera corta permite un funcionamiento rápido y fiable, lo que los hace adecuados para aplicaciones con caudales y presiones bajas a medias.
Válvulas solenoides operadas por piloto
Las válvulas solenoides operadas por piloto utilizan una pequeña válvula piloto para controlar el flujo de la válvula principal. El émbolo de una válvula operada por piloto suele tener una carrera más larga en comparación con una válvula de acción directa. Esto se debe a que la válvula piloto crea un diferencial de presión que ayuda a mover el émbolo de la válvula principal. Las válvulas operadas por piloto son adecuadas para aplicaciones con altos caudales y presiones.
Aplicaciones basadas en la carrera del émbolo
Automatización Industrial
En la automatización industrial, las válvulas solenoides de 24 V se utilizan ampliamente para controlar el flujo de aire, agua y otros fluidos. Las válvulas con diferentes carreras del émbolo se seleccionan en función de los requisitos específicos del proceso de automatización. Por ejemplo, en un sistema transportador que utiliza actuadores neumáticos, se puede usar una válvula solenoide con una carrera corta y un tiempo de respuesta rápido para controlar rápidamente el movimiento de los actuadores.
Tratamiento de agua
En las plantas de tratamiento de agua, se utilizan válvulas solenoides de 24 V para controlar el flujo de agua, productos químicos y otros fluidos. Se pueden preferir válvulas con carreras de émbolo más largas en aplicaciones donde se requieren grandes caudales, como en la distribución de agua tratada.
Productos relacionados en nuestro portafolio

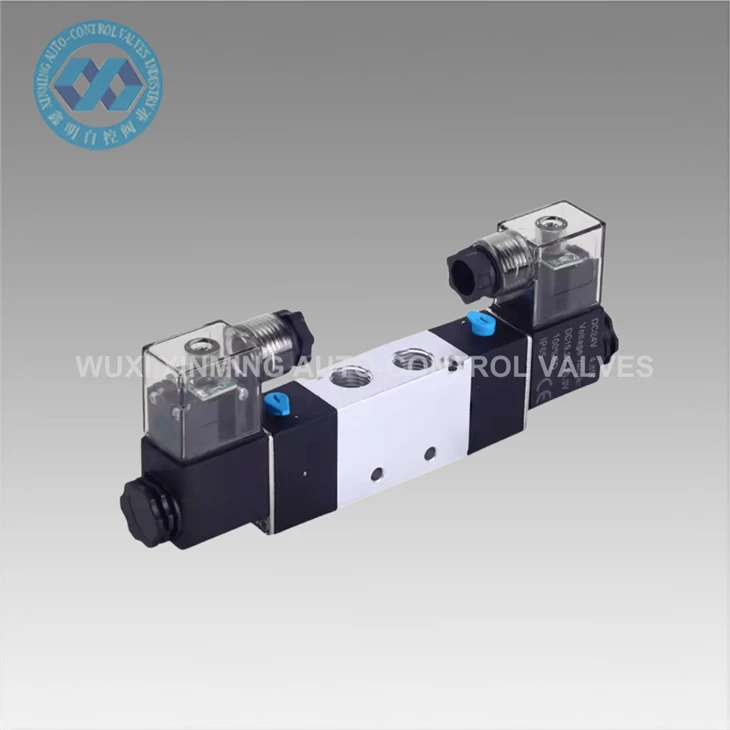

Como proveedor de válvulas solenoides de 24 V, también ofrecemos una gama de productos relacionados. Para aquellos que puedan necesitar diferentes opciones de voltaje, tenemosVálvula Solenoide de 220V. NuestroVálvula solenoide de control de aire neumática de larga duraciónestá diseñado para un funcionamiento fiable a largo plazo en sistemas neumáticos. Además, elVálvula solenoide neumática de dos posiciones y cinco vías de alto rendimiento con bobina eléctricaProporciona un rendimiento excelente para aplicaciones complejas de control neumático.
Contacto para Compra y Consulta
Si necesita válvulas solenoides de 24 V o tiene alguna pregunta sobre la carrera del émbolo u otros aspectos técnicos, estamos aquí para ayudarlo. Nuestro equipo de expertos puede brindarle asesoramiento detallado y ayudarlo a seleccionar la válvula más adecuada para su aplicación específica. No dude en contactarnos para más discusiones y oportunidades de adquisición.
Referencias
- "Manual de válvulas solenoides" por Peter A. Schweitzer
- "Dispositivos electromecánicos y sus aplicaciones" por John M. O'Rourke
