¿Cuál es la caída de presión en una válvula solenoide de 110 V?

La caída de presión a través de una válvula solenoide de 110 V es un parámetro crítico que influye significativamente en su rendimiento y la eficiencia general de un sistema de control de fluidos. Como proveedor líder de válvulas solenoides de 110 V, comprender y explicar este concepto es esencial para que nuestros clientes tomen decisiones informadas al seleccionar la válvula correcta para sus aplicaciones.

Comprensión de la caída de presión

La caída de presión, a menudo denotada como ΔP, se refiere a la diferencia de presión entre la entrada y la salida de una válvula solenoide. Ocurre debido a la resistencia que el fluido encuentra a medida que fluye a través de la válvula. Esta resistencia es causada por varios factores, incluida la geometría interna de la válvula, la velocidad de flujo del fluido y la viscosidad del fluido en sí.

En una válvula solenoide, la caída de presión es principalmente el resultado de la constricción de la ruta de flujo. Cuando la válvula está abierta, el fluido debe pasar a través de un pasaje estrecho, lo que aumenta su velocidad y reduce su presión de acuerdo con el principio de Bernoulli. Cuanto mayor sea la constricción, mayor es la caída de la presión.

Factores que afectan la caída de la presión en una válvula solenoide de 110 V

1. Tamaño y diseño de la válvula: Las dimensiones físicas y el diseño interno de la válvula juegan un papel crucial en la determinación de la caída de presión. Las válvulas más pequeñas generalmente tienen una mayor caída de presión porque ofrecen menos área de flujo para que el fluido pase. Además, la forma de los componentes internos de la válvula, como el orificio y el asiento, también puede afectar el patrón de flujo y aumentar la resistencia al flujo.
2. Caudal: La velocidad a la que el fluido fluye a través de la válvula es directamente proporcional a la caída de presión. A medida que aumenta el caudal, el fluido experimenta más resistencia, lo que resulta en una mayor caída de presión. Esta relación es descrita por el coeficiente de flujo de la válvula, CV, que es una medida de la capacidad de la válvula para pasar el fluido a una caída de presión dada.
3. Propiedades fluidas: La viscosidad y la densidad del fluido también influyen en la caída de presión. Los fluidos viscosos, como los aceites, tienen una mayor resistencia al flujo y, por lo tanto, causan una mayor caída de presión en comparación con los fluidos menos viscosos, como el agua. Del mismo modo, los fluidos más densos requieren más energía para moverse a través de la válvula, lo que resulta en una mayor caída de presión.
4. Apertura y cierre de la válvula: La posición de la válvula, ya sea completamente abierta, parcialmente abierta o cerrada, afecta la caída de presión. Cuando la válvula está completamente abierta, la caída de presión se minimiza porque la ruta de flujo no tiene restricciones. Sin embargo, a medida que la válvula comienza a cerrar, el área de flujo disminuye y la caída de presión aumenta.

Importancia de la caída de presión en aplicaciones de válvulas solenoides de 110 V

Comprender la caída de presión en una válvula solenoide de 110 V es crucial por varias razones:

1. Eficiencia del sistema: Una caída de alta presión puede conducir a un mayor consumo de energía y una reducción de la eficiencia del sistema. En aplicaciones donde la eficiencia energética es una prioridad, como en los procesos industriales o los sistemas HVAC, minimizar la caída de presión es esencial para reducir los costos operativos.
2. Control de flujo: La caída de presión afecta la velocidad de flujo del fluido a través de la válvula. Al predecir con precisión la caída de presión, los ingenieros pueden asegurarse de que la válvula proporcione la velocidad de flujo deseada para la aplicación. Esto es particularmente importante en las aplicaciones donde se requiere un control preciso de flujo, como en los sistemas de dosificación química o inyección de combustible.
3. Selección de válvulas: La caída de presión es un factor clave para seleccionar la válvula solenoide derecha para una aplicación específica. Las diferentes aplicaciones tienen diferentes requisitos de caída de presión, y elegir una válvula con un valor CV apropiado es esencial para garantizar un rendimiento óptimo.

Medir y calcular la caída de presión

Existen varios métodos para medir y calcular la caída de presión a través de una válvula solenoide de 110 V:

1. Medición directa: La forma más precisa de determinar la caída de presión es medir la presión en la entrada y la salida de la válvula usando sensores de presión. La diferencia entre estas dos presiones es la caída de presión.
2. Cálculo basado en CV: La caída de presión también se puede calcular utilizando el coeficiente de flujo de la válvula, CV. La fórmula para calcular la caída de presión es:
   ΔP = (Q / CV)^2 * SG
   Donde ΔP es la caída de presión en PSI, Q es la velocidad de flujo en GPM, el CV es el coeficiente de flujo y SG es la gravedad específica del fluido.

Aplicaciones de válvulas solenoides de 110 V y consideraciones de caída de presión

1. Sistemas HVAC: En los sistemas de calefacción, ventilación y aire acondicionado, se utilizan válvulas solenoides de 110 V para controlar el flujo de refrigerante o agua. La caída de presión a través de la válvula puede afectar la eficiencia y el rendimiento del sistema. Por ejemplo, una caída de alta presión en una válvula de refrigerante puede conducir a una capacidad de enfriamiento reducida y un mayor consumo de energía.
2. Automatización industrial: En aplicaciones de automatización industrial, las válvulas solenoides se utilizan para controlar el flujo de fluidos en diversos procesos, como el procesamiento de productos químicos, la producción de alimentos y bebidas y la fabricación de automóviles. La caída de presión a través de la válvula debe considerarse cuidadosamente para garantizar un control de flujo preciso y evitar daños al equipo.
3. Tratamiento de agua: En las plantas de tratamiento de agua, las válvulas solenoides de 110 V se utilizan para controlar el flujo de agua y productos químicos. La caída de presión a través de la válvula puede afectar la precisión de la dosificación y la eficiencia general del proceso de tratamiento.

Nuestras ofertas de válvulas solenoides de 110 V

Como proveedor de válvulas solenoides de 110 V, ofrecemos una amplia gama de productos diseñados para satisfacer las diversas necesidades de nuestros clientes. Nuestras válvulas se fabrican utilizando materiales de alta calidad y técnicas de fabricación avanzadas para garantizar un rendimiento confiable y una larga vida útil.

También proporcionamos especificaciones técnicas detalladas y soporte para ayudar a nuestros clientes a seleccionar la válvula correcta para sus aplicaciones. Ya sea que necesite una válvula para una aplicación residencial a pequeña escala o un gran proyecto industrial, tenemos la experiencia y los productos para cumplir con sus requisitos.

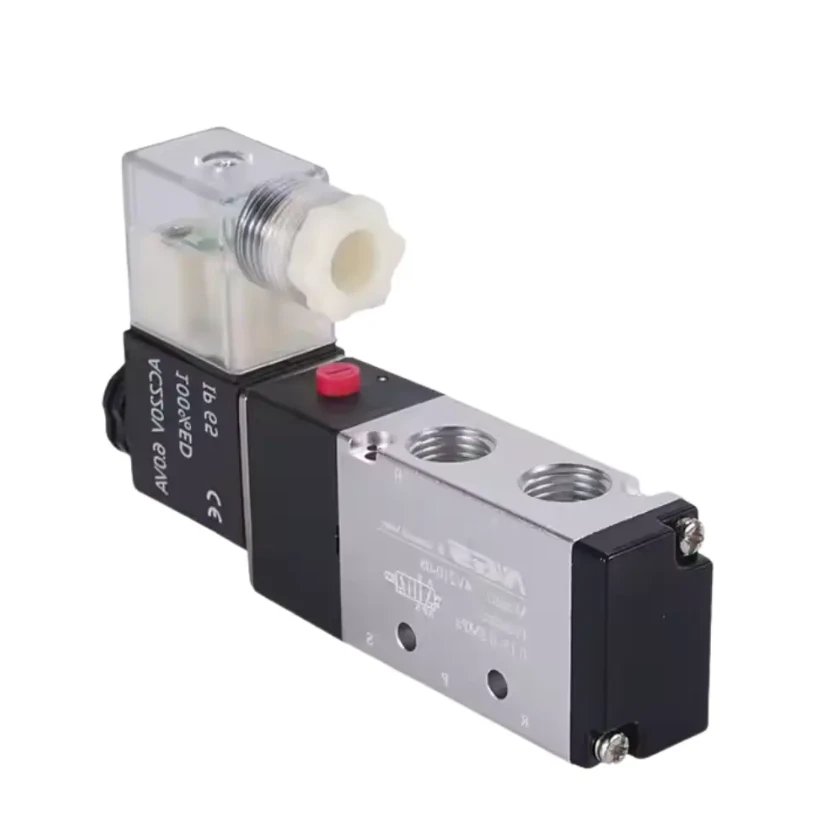

Además de nuestras válvulas solenoides de 110 V, también ofrecemosVálvula solenoide de 220Vpara aplicaciones que requieren un voltaje más alto. NuestroVálvula solenoide neumática de control de flujo de precisión al por mayor con accesoriosyEquipo mecánico Válvula solenoide de control de aire neumático especial, de alta precisiónestán diseñados para proporcionar un control de flujo preciso y una operación confiable en varios sistemas neumáticos.

Conclusión

La caída de presión a través de una válvula solenoide de 110 V es un fenómeno complejo que está influenciado por varios factores. Comprender la caída de presión es esencial para garantizar el funcionamiento eficiente de los sistemas de control de fluidos y seleccionar la válvula derecha para una aplicación específica.

Como proveedor de válvulas solenoides de 110 V, estamos comprometidos a proporcionar a nuestros clientes productos y soporte técnico de alta calidad. Si tiene alguna pregunta o necesita ayuda para seleccionar la válvula correcta para su solicitud, no dude en contactarnos para discusiones de adquisiciones. Esperamos trabajar con usted para satisfacer sus necesidades de válvula solenoide.

Referencias

• Crane Co., "Flujo de fluidos a través de válvulas, accesorios y tubería", Documento técnico 410.
• Handbook de Ashrae, "HVAC Systems and Equipment", Sociedad Americana de Ingenieros de Calefacción, Refrigera y Air Cedicioning.
• Instrumentación, Sistemas y Sociedad de Automatización (ISA), "ISA-75.01.01-2007 (R2012), ecuaciones de flujo para las válvulas de control del dimensionamiento".
