¡Hola! Como proveedor de actuadores neumáticos AT, a menudo me preguntan sobre el método de montaje de estos ingeniosos dispositivos. Entonces, pensé en tomarme un tiempo para desglosarlo en esta publicación de blog.
En primer lugar, comprendamos qué es un actuador neumático AT. Es un dispositivo que utiliza aire comprimido para generar movimiento mecánico. Estos actuadores son súper versátiles y se utilizan en una amplia gama de industrias, desde la fabricación hasta la automatización. Pueden controlar válvulas, amortiguadores y otros componentes mecánicos, lo que los convierte en una parte esencial de muchos sistemas.
Ahora, profundicemos en los métodos de montaje. Hay algunas formas diferentes de montar un actuador neumático AT y la elección depende de la aplicación específica y los requisitos de su sistema.
Montaje directo
Uno de los métodos de montaje más comunes es el montaje directo. Esto implica conectar el actuador directamente a la válvula o al dispositivo que debe controlar. El proceso es relativamente sencillo. Primero, debe asegurarse de que la superficie de montaje de la válvula y el actuador estén limpias y libres de residuos. Luego, alinee los orificios del actuador con los orificios de la válvula. Puede utilizar pernos o tornillos para fijar el actuador en su lugar. Asegúrese de apretar los pernos de manera uniforme para evitar desalineaciones.
El montaje directo es excelente porque proporciona una conexión estable y segura entre el actuador y la válvula. También reduce la cantidad de espacio necesario, lo cual es una gran ventaja en espacios reducidos. Sin embargo, es importante tener en cuenta que la válvula y el actuador deben ser compatibles en términos de tamaño y patrón de montaje.
Montaje del soporte
Si el montaje directo no es una opción, el montaje con soporte es otra opción popular. Con el montaje con soporte, se utiliza un soporte para fijar el actuador a la válvula o la estructura. El soporte actúa como intermediario entre el actuador y la válvula, lo que permite una mayor flexibilidad en términos de posicionamiento.
Para montar el actuador usando un soporte, primero fije el soporte a la válvula o a la estructura. Asegúrese de que el soporte esté bien sujeto. Luego, fije el actuador al soporte utilizando pernos o tornillos. La ventaja del montaje con soporte es que permite ajustar fácilmente la posición del actuador. Esto puede resultar útil si necesita realizar algunos ajustes en la alineación o si la válvula y el actuador tienen patrones de montaje diferentes.
El montaje con soporte también proporciona cierto aislamiento entre el actuador y la válvula, lo que puede ayudar a reducir las vibraciones y el ruido. Sin embargo, añade algo de peso y complejidad extra al sistema.
Montaje de brida
El montaje con brida se utiliza comúnmente en aplicaciones donde se requiere un alto nivel de sellado. En el montaje con brida, el actuador se fija a la válvula mediante una brida. La brida proporciona una gran área de contacto entre el actuador y la válvula, lo que ayuda a crear un sello hermético.
Para montar el actuador usando una brida, primero, alinee la brida del actuador con la brida de la válvula. Luego, use pernos para asegurar las bridas juntas. Asegúrese de utilizar el tipo y tamaño correctos de pernos y apriételos uniformemente para garantizar un sellado adecuado. El montaje con brida se utiliza a menudo en aplicaciones donde existe riesgo de fugas, como en tuberías que transportan fluidos o gases.
Consideraciones de montaje
Independientemente del método de montaje que elija, hay algunas consideraciones importantes a tener en cuenta. Primero, asegúrese de seguir las instrucciones del fabricante. El fabricante proporcionará pautas específicas sobre cómo montar el actuador de forma segura y correcta.
En segundo lugar, considere la orientación del actuador. El actuador debe montarse de manera que permita un fácil acceso a los puertos de control y a los tornillos de ajuste. Esto facilitará la operación y el mantenimiento del actuador.
En tercer lugar, piense en el entorno en el que funcionará el actuador. Si el entorno es hostil, como en un área con alta temperatura o alta humedad, es posible que deba tomar precauciones adicionales para proteger el actuador. Por ejemplo, es posible que necesite utilizar una cubierta protectora o un revestimiento para evitar la corrosión.
Tipos de actuadores neumáticos AT

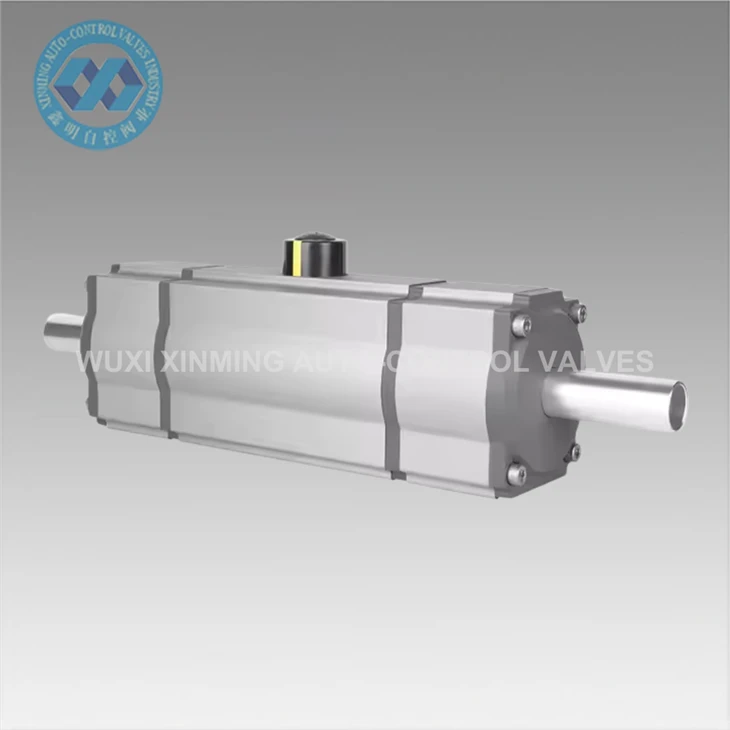

Existen diferentes tipos de actuadores neumáticos AT y cada tipo puede tener requisitos de montaje ligeramente diferentes. Por ejemplo, elActuador neumático de doble efectoUtiliza aire comprimido para mover el actuador en ambas direcciones. Al montar un actuador de doble efecto, debe asegurarse de que las líneas de suministro de aire estén conectadas correctamente.
ElActuadores neumáticos de alto rendimiento para tareas de automatización exigentesestán diseñados para manejar aplicaciones más exigentes. Estos actuadores pueden requerir un método de montaje más robusto para garantizar que puedan soportar altas fuerzas y presiones.
ElActuador neumático Rt063des un modelo específico que puede tener sus propios requisitos de montaje únicos. Consulte siempre el manual del producto para obtener instrucciones detalladas.
Conclusión
En conclusión, el método de montaje de un actuador neumático AT depende de la aplicación específica y de los requisitos de su sistema. El montaje directo, el montaje con soporte y el montaje con brida son opciones viables, cada una con sus propias ventajas y desventajas.
Si está buscando un actuador neumático AT o tiene alguna pregunta sobre los métodos de montaje, no dude en comunicarse con nosotros. Estamos aquí para ayudarle a encontrar la solución adecuada a sus necesidades. Ya sea que sea una pequeña empresa o una gran corporación, podemos brindarle actuadores de alta calidad y asesoramiento experto sobre instalación y mantenimiento. Entonces, iniciemos una conversación y veamos cómo podemos trabajar juntos para satisfacer sus necesidades de automatización.
Referencias
- Manuales del fabricante para actuadores neumáticos AT
- Estándares industriales para el montaje de actuadores neumáticos
