Cuando se trata de sistemas de control y automatización industrial, los actuadores neumáticos son una tecnología fundamental. Como proveedor confiable de actuadores neumáticos, a menudo me preguntan sobre la fuerza de salida de estos extraordinarios dispositivos. Comprender la fuerza de salida de un actuador neumático es crucial para garantizar que pueda realizar su función prevista de manera efectiva y segura en una amplia gama de aplicaciones.
Los fundamentos de los actuadores neumáticos
Antes de profundizar en la producción de fuerza, repasemos brevemente qué es un actuador neumático. Un actuador neumático es un dispositivo que convierte la energía del aire comprimido en movimiento mecánico. Normalmente consta de un cilindro, un pistón y válvulas. Cuando se introduce aire comprimido en un lado del pistón, se crea presión, lo que hace que el pistón se mueva, generando un movimiento lineal o giratorio según el diseño del actuador.
Los actuadores neumáticos se utilizan ampliamente en diversas industrias, incluidas la manufacturera, la automotriz, la de procesamiento de alimentos y la farmacéutica, debido a su simplicidad, confiabilidad y rentabilidad. Se pueden encontrar en aplicaciones como abrir y cerrar válvulas, mover cintas transportadoras y operar brazos robóticos.
Factores que afectan la fuerza de salida de los actuadores neumáticos
La fuerza de salida de un actuador neumático está determinada por varios factores clave:
Presión de aire
El factor más importante que afecta la salida de fuerza es la presión del aire aplicada al actuador. Según la ley de Pascal, la fuerza ejercida sobre el pistón de un actuador neumático es directamente proporcional a la presión del aire comprimido y al área de la sección transversal del pistón. Matemáticamente, la fórmula para la fuerza (F) en un actuador neumático de acción lineal es F = P × A, donde P es la presión del aire y A es el área de la sección transversal del pistón.
Por ejemplo, si tenemos un actuador neumático con un diámetro de pistón de 50 mm (lo que da un área de sección transversal (A=\pi\times(\frac{50}{2})^2=\frac{\pi\times25^2}{1000^2}\ m^2\approx 0,00196\ m^2)) y la presión de aire aplicada es de 6 bar (600.000 Pa), la fuerza de salida se puede calcular como (F = 600000\times0.00196 = 1176\N).
Como proveedor, ofrecemos actuadores neumáticos que pueden funcionar en diferentes rangos de presión. Las aplicaciones de alta presión pueden requerir actuadores diseñados específicamente para manejar presiones elevadas para garantizar una salida de fuerza y seguridad óptimas. Puedes encontrar nuestroActuador neumático de 180 grados con ajuste de rango de ángulo completo, que es adecuado para diversos escenarios de presión y puede proporcionar una salida de fuerza confiable para tareas de ajuste de ángulo.
Área del pistón
Como se menciona en la fórmula anterior, el área de la sección transversal del pistón también juega un papel crucial en la determinación de la fuerza de salida. Un área de pistón más grande dará como resultado una mayor fuerza de salida para la misma presión de aire. Los actuadores con pistones más grandes se utilizan a menudo en aplicaciones que requieren una gran fuerza de salida, como maquinaria industrial de servicio pesado.

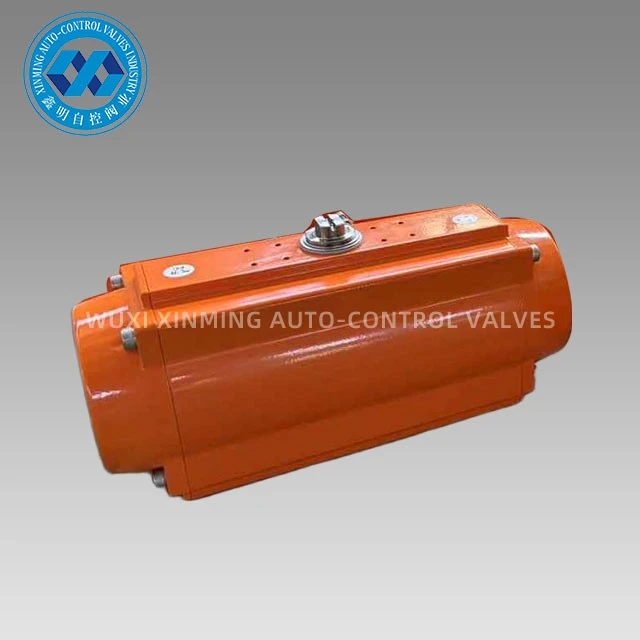

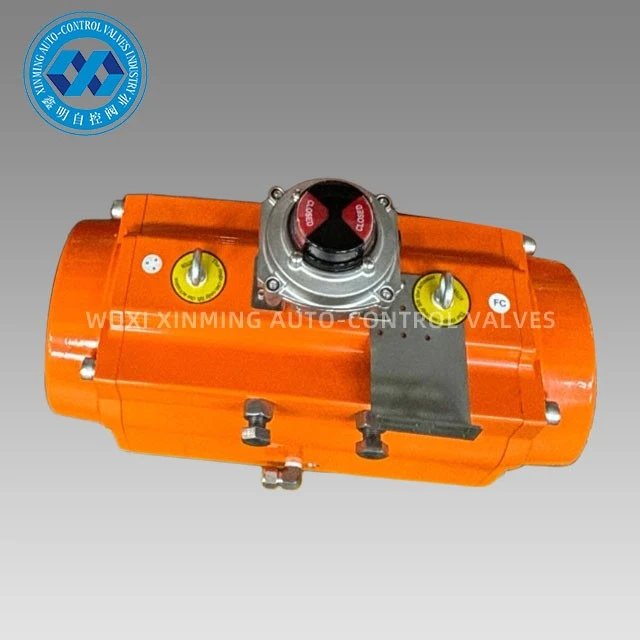

Algunas aplicaciones pueden tener limitaciones de espacio, lo que limita el tamaño del pistón. En tales casos, podemos recomendar actuadores de menor tamaño con diseños optimizados para lograr la salida de fuerza necesaria dentro del espacio dado. NuestroActuador impulsado por aireLa serie ofrece una variedad de tamaños y configuraciones de pistones para satisfacer diferentes requisitos de aplicación.
Fricción y eficiencia
La fricción dentro del actuador puede reducir la salida de fuerza efectiva. Puede producirse fricción entre el pistón y la pared del cilindro, en los sellos y en las partes móviles del actuador. Para minimizar la fricción, son esenciales materiales de alta calidad y una fabricación de precisión.
La eficiencia del actuador también afecta la producción de fuerza. Un actuador menos eficiente desperdiciará parte de la energía del aire comprimido, lo que dará como resultado una fuerza de salida menor de lo esperado. NuestroActuadores neumáticos confiables y duraderosestán diseñados con ingeniería avanzada y componentes de alta calidad para minimizar la fricción y maximizar la eficiencia, asegurando que aproveche al máximo la presión de aire disponible.
Cálculo de la fuerza de salida para diferentes tipos de actuadores neumáticos
Actuadores neumáticos lineales
Como se describió anteriormente, la fuerza de salida de un actuador neumático lineal se calcula usando la fórmula (F = P\times A). La dirección de la fuerza es a lo largo del eje de movimiento del pistón. Al seleccionar un actuador lineal, es importante considerar no solo la fuerza requerida sino también la longitud de la carrera, que es la distancia que puede recorrer el pistón.
Actuadores neumáticos rotativos
En el caso de los actuadores neumáticos giratorios, la salida normalmente se mide en términos de par. El par es la fuerza de rotación que hace que un objeto gire. La salida de par de un actuador neumático giratorio depende de la presión del aire, el radio efectivo de la parte giratoria del actuador y el diseño mecánico del actuador.
La fórmula para el momento de torsión (T) es (T = F\times r), donde F es la fuerza que actúa perpendicular al radio r. En un actuador neumático giratorio, la fuerza es generada por el movimiento impulsado por la presión de los componentes internos, y el radio está relacionado con el diseño del mecanismo giratorio del actuador.
Importancia de determinar con precisión la producción de fuerza
Determinar con precisión la fuerza de salida de un actuador neumático es esencial por varias razones. En primer lugar, garantiza que el actuador pueda realizar la tarea prevista. Por ejemplo, en una aplicación de apertura de válvula, si la fuerza de salida del actuador es demasiado baja, es posible que la válvula no se abra completamente, lo que provoca una reducción del flujo o un mal funcionamiento.
En segundo lugar, ayuda a seleccionar el actuador adecuado para la aplicación. Sobredimensionar el actuador puede generar mayores costos, tanto en términos del precio de compra inicial como del consumo de energía necesario para operar el actuador. Por otro lado, un tamaño insuficiente puede provocar un desgaste prematuro y fallos del actuador.
Aplicaciones y requisitos de salida de fuerza
Diferentes aplicaciones tienen diferentes requisitos de producción de fuerza. En la industria automotriz, los actuadores neumáticos se utilizan en líneas de montaje para tareas como apretar pernos. Estas aplicaciones normalmente requieren una fuerza relativamente alta para garantizar una sujeción adecuada.
En la industria de alimentos y bebidas, los actuadores neumáticos se utilizan para tareas como abrir y cerrar maquinaria de envasado. Los requisitos de fuerza en estas aplicaciones suelen ser menores, pero la precisión y la confiabilidad son cruciales para garantizar la calidad y seguridad del producto.
Nuestro papel como proveedor de actuadores neumáticos
Como proveedor de actuadores neumáticos, entendemos la importancia de proporcionar información precisa sobre la salida de fuerza a nuestros clientes. Ofrecemos una amplia gama de actuadores neumáticos, cada uno cuidadosamente diseñado y probado para cumplir con requisitos de salida de fuerza específicos.
Nuestro equipo de expertos puede ayudarle a seleccionar el actuador adecuado para su aplicación. Tomamos en cuenta factores como la fuerza requerida, la longitud de la carrera, el entorno operativo y el presupuesto para recomendar el producto más adecuado.
Si está en el proceso de seleccionar un actuador neumático para su proyecto, le animamos a que se ponga en contacto con nosotros para seguir hablando. Estamos comprometidos a brindar productos de alta calidad y un excelente servicio al cliente para ayudarlo a alcanzar sus objetivos de automatización. Si necesitas unActuador neumático de 180 grados con ajuste de rango de ángulo completo, unActuador impulsado por aire, o unActuadores neumáticos confiables y duraderos, nuestro equipo está aquí para apoyarlo en cada paso del camino.
Referencias
- "Manual de sistemas neumáticos", por Peter Nachtwey
- "Automatización Industrial: Principios y Aplicaciones", por Patrick W. Tretter
