Como proveedor de válvulas de mariposa WCB, a menudo encuentro consultas sobre el coeficiente de flujo de estas válvulas. El coeficiente de flujo, comúnmente denotado como CV, es un parámetro crucial en el campo del control de fluido. Sirve como una medida de la capacidad de una válvula para pasar el líquido en condiciones específicas. Comprender el coeficiente de flujo de una válvula de mariposa WCB es esencial para ingenieros, diseñadores de sistemas y usuarios finales, ya que afecta directamente el rendimiento y la eficiencia de los sistemas de fluidos.
¿Cuál es el coeficiente de flujo (CV)?
El CV del coeficiente de flujo se define como el número de galones estadounidenses por minuto (GPM) de agua a 60 ° F que fluirán a través de una válvula con una caída de presión de 1 psi a través de la válvula. En otras palabras, cuantifica la capacidad de la válvula para permitir que pase el líquido. Un valor CV más alto indica que la válvula puede pasar un mayor volumen de fluido para una caída de presión dada.
Para una válvula de mariposa WCB, el coeficiente de flujo está influenciado por varios factores. En primer lugar, el tamaño de la válvula juega un papel importante. Las válvulas de mayor tamaño generalmente tienen valores de CV más altos porque ofrecen un área de flujo más grande. A medida que aumenta el diámetro de la válvula, el área cruzada de seccional a través del cual el fluido puede fluir también aumenta, lo que permite que pase más líquido por unidad de tiempo.
En segundo lugar, la posición del disco de la válvula afecta el coeficiente de flujo. Una válvula de mariposa WCB funciona girando un disco dentro del cuerpo de la válvula. Cuando el disco está completamente abierto, la válvula ofrece la menor resistencia al flujo, y el valor de CV está al máximo. A medida que el disco se cierra gradualmente, el área de flujo se reduce y el valor de CV disminuye en consecuencia.
El diseño del cuerpo de la válvula y el disco también afecta el coeficiente de flujo. Las válvulas de mariposa WCB bien diseñadas con formas simplificadas pueden minimizar las restricciones de flujo y la turbulencia, lo que resulta en valores de CV más altos. Además, el material de los componentes de la válvula puede tener un efecto indirecto sobre el coeficiente de flujo. Por ejemplo, una válvula con superficies internas lisas tendrá menos resistencia de fricción al flujo, lo que puede contribuir a un valor CV relativamente más alto.
Calculando el coeficiente de flujo de una válvula de mariposa WCB
Calcular el coeficiente de flujo exacto de una válvula de mariposa WCB puede ser un proceso complejo. Por lo general, involucra pruebas de laboratorio en condiciones controladas. Los fabricantes generalmente realizan pruebas en sus válvulas para determinar los valores de CV para diferentes tamaños de válvula y posiciones de disco. Estos valores se proporcionan en la documentación técnica de la válvula.
En algunos casos, se pueden usar fórmulas empíricas para estimar el coeficiente de flujo. Una fórmula común para estimar el CV de una válvula de mariposa se basa en el tamaño de la válvula y la caída de presión a través de la válvula. Sin embargo, estas fórmulas son aproximaciones y pueden no ser tan precisas como los resultados de las pruebas reales.
La relación general entre la velocidad de flujo (Q), la caída de presión (ΔP) y el coeficiente de flujo (CV) viene dada por la siguiente ecuación:
[Q = cv \ sqrt {\ frac {\ delta p} {sg}}]
Donde Q es la velocidad de flujo en GPM, ΔP es la caída de presión a través de la válvula en PSI, y SG es la gravedad específica del fluido. Para agua a 60 ° F, SG = 1.
Importancia del coeficiente de flujo en el diseño del sistema
Al diseñar un sistema de fluido que incorpore una válvula de mariposa WCB, el coeficiente de flujo es una consideración clave. Ayuda a los ingenieros a determinar el tamaño apropiado de la válvula para una aplicación determinada. Si el valor CV de la válvula seleccionada es demasiado bajo, la válvula puede no manejar la velocidad de flujo requerida, lo que lleva a caídas de presión excesivas y una eficiencia reducida del sistema. Por otro lado, si el valor de CV es demasiado alto, la válvula puede ser de gran tamaño, lo que puede resultar en mayores costos y posibles problemas operativos.
Por ejemplo, en un sistema de distribución de agua, el conocimiento preciso del coeficiente de flujo es esencial para garantizar que la cantidad correcta de agua se entregue a diferentes partes del sistema. En una planta de procesamiento químico, el coeficiente de flujo de la válvula de mariposa WCB es crucial para controlar el flujo de varios productos químicos, mantener las condiciones de reacción adecuadas y garantizar la seguridad del proceso.
Aplicaciones y el papel del coeficiente de flujo
Las válvulas de mariposa WCB se utilizan ampliamente en diversas industrias, incluidos el tratamiento de agua, el petróleo y el gas, el procesamiento químico y los sistemas de HVAC. En cada una de estas aplicaciones, el coeficiente de flujo juega un papel vital.
En las plantas de tratamiento de agua, las válvulas de mariposa WCB se utilizan para controlar el flujo de agua durante los diferentes procesos de tratamiento. El coeficiente de flujo ayuda a regular el caudal para garantizar que el agua se trate de manera efectiva. Por ejemplo, durante el proceso de filtración, el valor de CV de la válvula se ajusta para mantener una tasa de flujo consistente a través de los filtros, evitando la filtración sobre o inferior.
En la industria del petróleo y el gas, estas válvulas se usan en tuberías para controlar el flujo de petróleo crudo, gas natural y productos refinados. El coeficiente de flujo es crítico para optimizar el flujo de estos fluidos, minimizar las pérdidas de presión y garantizar el funcionamiento seguro y eficiente del sistema de tuberías.
En las plantas de procesamiento químico, las válvulas de mariposa WCB se utilizan para manejar una amplia gama de productos químicos. El coeficiente de flujo se utiliza para controlar la cantidad precisa de productos químicos que se agregan a las reacciones, asegurando la calidad y la consistencia de los productos finales.
Productos relacionados y su importancia

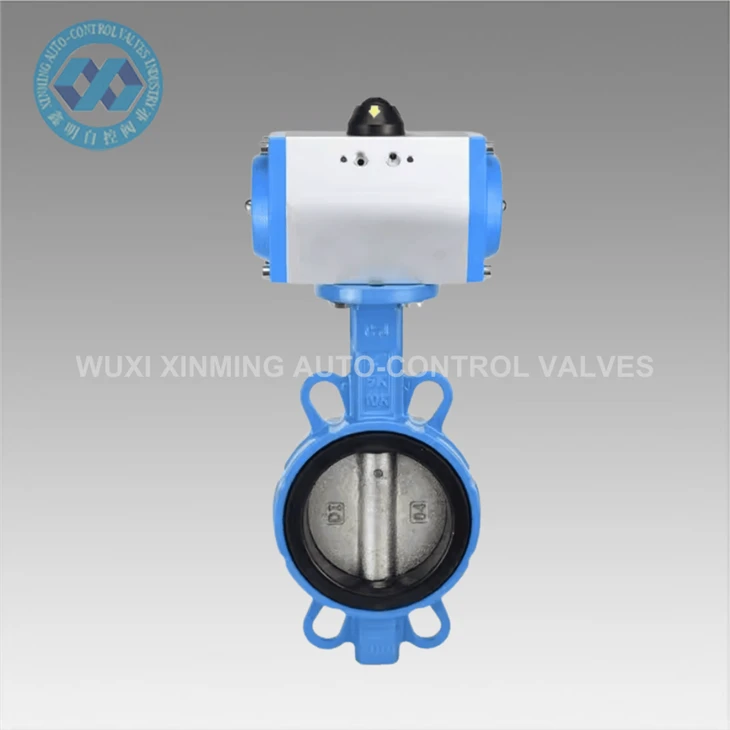

Como proveedor, también ofrecemos una gama de productos relacionados como elAcero inoxidable SS304 316L Válvula de mariposa neumática. Estas válvulas están hechas de acero inoxidable de alta calidad, que proporciona una excelente resistencia a la corrosión. La actuación neumática permite un control preciso de la posición del disco de la válvula, lo que a su vez afecta el coeficiente de flujo. Al ajustar la presión neumática, la válvula se puede abrir o cerrar para lograr el caudal deseado.
ElVálvula de mariposa neumática: componente clave para un rendimiento óptimo del sistema neumáticoes otro producto importante en nuestra cartera. Las válvulas neumáticas de mariposa son conocidas por sus rápidos tiempos de respuesta y su operación confiable. En un sistema neumático, el coeficiente de flujo de estas válvulas es crucial para mantener el equilibrio adecuado de aire u otros gases, asegurando el funcionamiento eficiente de todo el sistema.

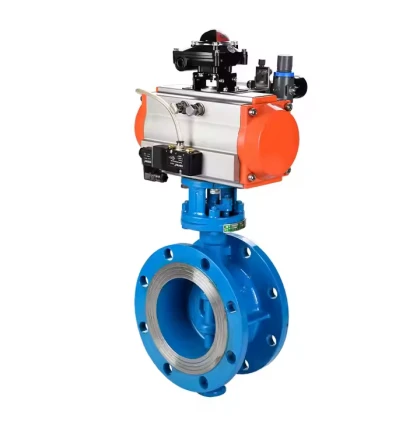

NuestroVálvula neumática de mariposa sanitaria con baja tasa de fugaestá específicamente diseñado para aplicaciones donde la higiene es de suma importancia, como en la industria de alimentos y bebidas y fabricación farmacéutica. La baja tasa de fuga asegura que no haya contaminación del manejo del líquido. El coeficiente de flujo de estas válvulas se calibra cuidadosamente para cumplir con los requisitos de flujo específicos de estas industrias mientras se mantiene altos niveles de limpieza.
Conclusión
En conclusión, el coeficiente de flujo de una válvula de mariposa WCB es un parámetro fundamental que afecta significativamente el rendimiento de los sistemas de fluidos. Está influenciado por factores como el tamaño de la válvula, la posición del disco y el diseño de la válvula. Comprender el coeficiente de flujo es esencial para la selección adecuada de la válvula y el diseño del sistema.
Como proveedor de válvulas de mariposa WCB y productos relacionados, estamos comprometidos a proporcionar válvulas de alta calidad con datos de coeficientes de flujo precisos. Nuestros productos están diseñados para satisfacer las diversas necesidades de diferentes industrias, asegurando un rendimiento y eficiencia óptimos.
Si necesita válvulas de mariposa WCB o cualquiera de nuestros productos relacionados, le recomendamos que se comunique con nosotros para adquisiciones y más discusiones técnicas. Tenemos un equipo de expertos que pueden ayudarlo a seleccionar la válvula correcta para su aplicación específica, teniendo en cuenta el coeficiente de flujo y otros factores importantes.
Referencias
- Documento técnico de la grúa No. 410, "Flujo de fluidos a través de válvulas, accesorios y tubería".
- Estándares y pautas de la Asociación de Fabricantes de Válvulas (VMA).
- Manual de ingenieros químicos de Perry, secciones relevantes sobre flujo de fluido y tecnología de válvulas.
