¡Hola! Como proveedor de válvulas de mariposa WCB, estoy muy emocionado de profundizar en las características de flujo de estas increíbles válvulas. ¡Vamos a entrar en materia!
Comprensión básica de las válvulas de mariposa WCB
En primer lugar, hablemos un poco sobre qué son las válvulas de mariposa WCB. WCB es un material común para cuerpos de válvulas, conocido por su buena resistencia y durabilidad. Una válvula de mariposa, por otro lado, es un tipo de válvula de cuarto de vuelta que utiliza un disco para controlar el flujo de fluido. Cuando el disco está paralelo a la dirección del flujo, la válvula está completamente abierta, permitiendo el flujo máximo. Cuando es perpendicular, la válvula se cierra, deteniendo el flujo.
Características de flujo
1. Coeficiente de flujo (Cv)
El coeficiente de flujo, o Cv, es un factor crucial cuando se trata de comprender las características de flujo de una válvula de mariposa WCB. Cv representa la cantidad de agua (en galones estadounidenses por minuto) que fluirá a través de la válvula con una caída de presión de 1 psi a través de la válvula. Un valor de Cv más alto significa que la válvula puede pasar más fluido para una caída de presión determinada.
Para las válvulas de mariposa WCB, el valor de Cv depende de varios factores, como el tamaño de la válvula, la forma del disco y el tipo de asiento. Generalmente, las válvulas más grandes tienen valores de Cv más altos. Por ejemplo, una válvula de mariposa WCB de 6 pulgadas tendrá un Cv significativamente mayor que una de 2 pulgadas. La forma del disco también influye. Un diseño de disco aerodinámico puede reducir la resistencia al flujo y aumentar el Cv.
2. Turbulencia y caída de presión
Cuando el fluido fluye a través de una válvula de mariposa WCB, siempre hay cierto grado de turbulencia y caída de presión. La turbulencia ocurre porque el disco interrumpe el flujo suave del fluido. Esto puede provocar pérdidas de energía y también provocar ruidos y vibraciones.
La caída de presión a través de la válvula está relacionada con el caudal y la resistencia de la válvula. A medida que aumenta el caudal, también aumenta la caída de presión. Sin embargo, las válvulas de mariposa WCB bien diseñadas pueden minimizar la caída de presión. Por ejemplo, las válvulas con un disco de perfil bajo y una superficie interior lisa pueden reducir la resistencia al flujo, lo que resulta en una menor caída de presión.
3. Patrón de flujo
El patrón de flujo a través de una válvula de mariposa WCB es complejo. Cuando la válvula está parcialmente abierta, el flujo es asimétrico. El fluido tiende a fluir más en un lado del disco, lo que puede provocar un desgaste desigual en los componentes de la válvula. A medida que la válvula se abre más, el flujo se vuelve más simétrico, pero todavía hay cierto grado de remolino y mezcla.
Para mejorar el patrón de flujo, algunas válvulas de mariposa WCB están diseñadas con características especiales, como paletas guía o un disco contorneado. Estas características ayudan a dirigir el flujo más suavemente y reducir la turbulencia.
Aplicaciones y requisitos de flujo
Las válvulas de mariposa WCB se utilizan en una amplia gama de aplicaciones, cada una con sus propios requisitos de flujo.
1. Tratamiento de Agua
En las plantas de tratamiento de agua, las válvulas de mariposa WCB se utilizan para controlar el flujo de agua a través de diversos procesos como filtración, sedimentación y desinfección. Los requisitos de flujo en estas aplicaciones suelen ser relativamente estables y es necesario un control de flujo preciso. Las válvulas deben poder manejar una variedad de caudales sin causar una caída excesiva de presión.
2. Sistemas de climatización
En sistemas de calefacción, ventilación y aire acondicionado (HVAC), las válvulas de mariposa WCB se utilizan para controlar el flujo de aire y agua. Los requisitos de flujo en los sistemas HVAC pueden variar según el tamaño del edificio y los requisitos específicos del sistema. Por ejemplo, en un edificio comercial grande, es posible que las válvulas deban manejar altos caudales para garantizar una ventilación y un control de temperatura adecuados.
3. Procesos industriales
En procesos industriales como la fabricación de productos químicos y el procesamiento de alimentos, las válvulas de mariposa WCB se utilizan para controlar el flujo de diversos fluidos. Los requisitos de flujo en estas aplicaciones pueden ser muy exigentes, con la necesidad de un control de flujo preciso y la capacidad de manejar fluidos corrosivos o abrasivos.
Comparación con otros tipos de válvulas
Cuando se trata de características de flujo, las válvulas de mariposa WCB tienen algunas ventajas y desventajas en comparación con otros tipos de válvulas.
1. Válvulas de globo
Las válvulas de globo son conocidas por sus excelentes capacidades de estrangulación. Pueden proporcionar un control de flujo muy preciso, especialmente a caudales bajos. Sin embargo, tienen una caída de presión relativamente alta en comparación con las válvulas de mariposa WCB. Las válvulas de mariposa WCB, por otro lado, tienen una menor caída de presión y pueden manejar caudales más altos, pero es posible que no sean tan precisas en la regulación.
2. Válvulas de bola
Las válvulas de bola son similares a las válvulas de mariposa en que también son válvulas de cuarto de vuelta. Sin embargo, las válvulas de bola suelen tener un elemento de cierre más esférico, que puede proporcionar un mejor sellado. Las válvulas de mariposa WCB, si bien pueden no tener un sello tan hermético como las válvulas de bola, son más rentables y pueden usarse en una gama más amplia de aplicaciones.
Nuestra gama de productos

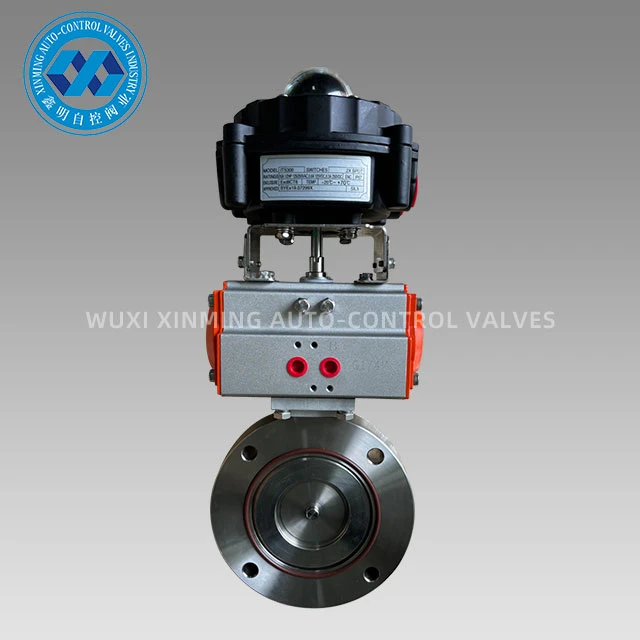

Como proveedor de válvulas de mariposa WCB, ofrecemos una amplia gama de productos para satisfacer diferentes requisitos de flujo. TenemosVálvula de mariposa de vacío con actuador neumático, que es adecuado para aplicaciones en las que se trata de un entorno de vacío. Estas válvulas están diseñadas para proporcionar un control de flujo confiable en sistemas de vacío.
También tenemosActuador neumático Tri - válvula de mariposa excéntrica. El diseño triexcéntrico de estas válvulas proporciona un mejor sellado y reduce el desgaste, lo que las hace ideales para aplicaciones de alta presión y alta temperatura.
Otro producto de nuestra gama es elVálvula de mariposa con brida de sello duro neumático a prueba de explosiones de alta temperatura de acero inoxidable. Esta válvula está fabricada en acero inoxidable, lo que la hace resistente a la corrosión. También está diseñado para soportar altas temperaturas y es a prueba de explosiones, lo que lo hace adecuado para su uso en entornos peligrosos.
Conclusión
En conclusión, las características de flujo de las válvulas de mariposa WCB están influenciadas por varios factores, como el coeficiente de flujo, la turbulencia, la caída de presión y el patrón de flujo. Estas válvulas se utilizan ampliamente en diversas aplicaciones debido a su rentabilidad, caída de presión relativamente baja y capacidad para manejar altos caudales.
Si está buscando válvulas de mariposa WCB o tiene alguna pregunta sobre sus características de flujo, no dude en comunicarse con nosotros. Estamos aquí para ayudarle a encontrar la válvula adecuada para sus necesidades específicas. Ya sea para una planta de tratamiento de agua, un sistema HVAC o un proceso industrial, tenemos la experiencia y los productos para satisfacer sus necesidades. Charlemos y veamos cómo podemos trabajar juntos para obtener la mejor solución de control de flujo para usted.
