Cuando se trata de sistemas de control de fluidos, las válvulas de mariposa son una opción popular debido a su simplicidad, costo - efectividad y operación eficiente. Dos tipos comunes de válvulas de mariposa son el tipo de expulsión, tipo y oblea. Como proveedor de válvulas de mariposa LUG, he tenido una amplia experiencia con ambos tipos y he comprendido sus diferencias, ventajas y aplicaciones. En este blog, profundizaré en las disparidades clave entre las válvulas de mariposa de tipo LUG (tipo y oblea para ayudarlo a tomar una decisión informada para sus necesidades específicas.
Diseño estructural
La diferencia más obvia entre las válvulas de mariposa tipo LUG - tipo y oblea se encuentra en su diseño estructural. Una válvula de mariposa tipo oblea está diseñada para instalarse entre dos bridas. Tiene una estructura relativamente simple, con un cuerpo delgado que se ajusta cómodamente entre las bridas de la tubería. La válvula se mantiene en su lugar por los pernos que pasan a través de las bridas a cada lado, lo que comprime el cuerpo de la válvula entre ellos. Este diseño hace que las válvulas de tipo obleas compactas y livianas, ideales para aplicaciones donde el espacio es limitado.
Por otro lado, una válvula de mariposa de tipo TIMIN presenta orejetas roscadas alrededor de su circunferencia. Estas orejetas tienen agujeros a través de los cuales se pueden insertar pernos. A diferencia de las válvulas de tipo de oblea, las válvulas de tipo LUG se pueden instalar en una tubería sin la necesidad de que las bridas adyacentes se rompan juntas. Cada extremo de la válvula se puede atornillar independientemente a una brida, lo que permite un fácil aislamiento de secciones de la tubería. Esto es particularmente útil en sistemas donde se requiere el mantenimiento o reemplazo de componentes, ya que un lado de la tubería se puede cerrar mientras el otro permanece operativo.
Instalación y mantenimiento
La instalación de las válvulas de mariposa de la oblea y tipo LUG - Tipo de mariposa también difiere significativamente. Válvulas de tipo de oblea requieren una alineación precisa de las bridas en ambos lados de la válvula. Dado que confían en la compresión entre las bridas para el sellado, cualquier desalineación puede provocar fugas. La instalación generalmente implica insertar la válvula entre las bridas y apretar los pernos de manera uniforme para garantizar un sello adecuado. Sin embargo, este proceso puede ser un desafío, especialmente en tuberías de diámetro grande, donde lograr una alineación perfecta es difícil.
LUG: las válvulas de tipo tipo, en contraste, ofrecen más flexibilidad durante la instalación. Las orejetas roscadas permiten una conexión independiente a cada brida, lo que reduce la necesidad de una alineación precisa entre las dos bridas. Esto hace que la instalación sea más rápida y fácil, especialmente en proyectos o sistemas de modernización donde las bridas de la tubería no están en perfecta alineación. Además, cuando se trata de mantenimiento, las válvulas de tipo tipos brillan. Si se necesita reparar una sección de la tubería, los pernos en un lado de la válvula de tipo LUG se pueden eliminar, aislando esa sección sin afectar al resto del sistema. Esto no es posible con las válvulas de tipo oblea, que requieren que la tubería completa se cierre para el mantenimiento.
Rendimiento de sellado
Las válvulas de mariposa de tipo LUG y oblea están diseñadas para proporcionar un sellado efectivo. Sin embargo, sus mecanismos de sellado y rendimiento pueden variar según la aplicación. Oblea: las válvulas de tipo que confíen en la compresión entre las bridas para crear un sello. El asiento elastomérico de la válvula se comprime contra el disco, evitando la fuga de fluidos. En aplicaciones con baja a mediana presión y temperatura, las válvulas de tipo de oblea pueden proporcionar un sellado confiable. Sin embargo, en entornos de alta presión o alta temperatura, el sello de compresión puede verse comprometido, lo que lleva a fugas.
LUG: las válvulas de tipo, por otro lado, a menudo tienen un mecanismo de sellado más robusto. La conexión independiente a cada brida permite un mejor control sobre la compresión del asiento de la válvula. Además, muchas válvulas de tipo LUG están diseñadas con discos de doble desplazamiento o compensación triple, que proporcionan un sello más ajustado al reducir la fricción entre el disco y el asiento durante la operación. Esto hace que las válvulas de tipo LUG sean más adecuadas para aplicaciones de alta presión y alta temperatura, así como aplicaciones donde se requiere fugas cero.
Aplicaciones
La elección entre una válvula de mariposa de tipo LUG - Tipo y oblea a menudo depende de la aplicación específica. WAFER: las válvulas de tipo se usan comúnmente en aplicaciones donde el costo y el espacio son consideraciones importantes. Se usan ampliamente en plantas de tratamiento de agua, sistemas de HVAC y tuberías industriales generales para el control de líquido de presión baja a media. Su diseño compacto y su costo relativamente bajo los convierten en una opción atractiva para proyectos a gran escala donde se requieren múltiples válvulas.
Las válvulas de tipo LUG, por otro lado, se prefieren en aplicaciones donde el aislamiento y el mantenimiento son críticos. Se usan comúnmente en plantas de procesamiento químico, tuberías de petróleo y gas, e instalaciones de generación de energía. En estas industrias, la capacidad de aislar secciones de la tubería para mantenimiento o cierre de emergencia es esencial. LUG: las válvulas de tipo también se utilizan en aplicaciones donde la tubería puede estar sujeta a vibración o movimiento, ya que su montaje independiente proporciona una mejor estabilidad.
Recomendaciones de productos

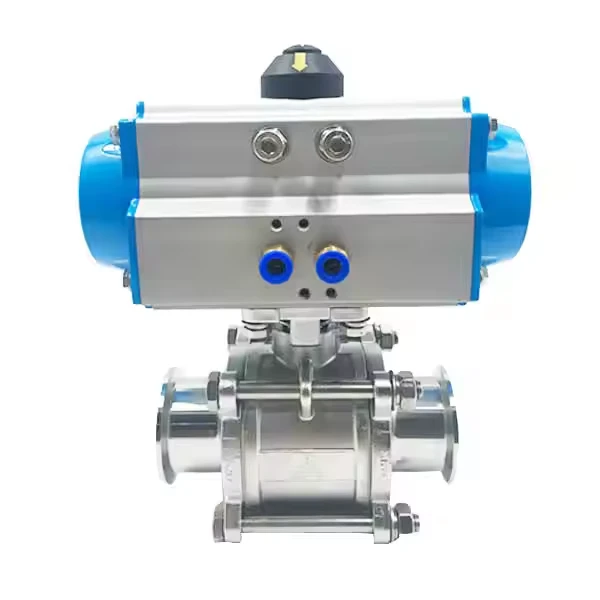

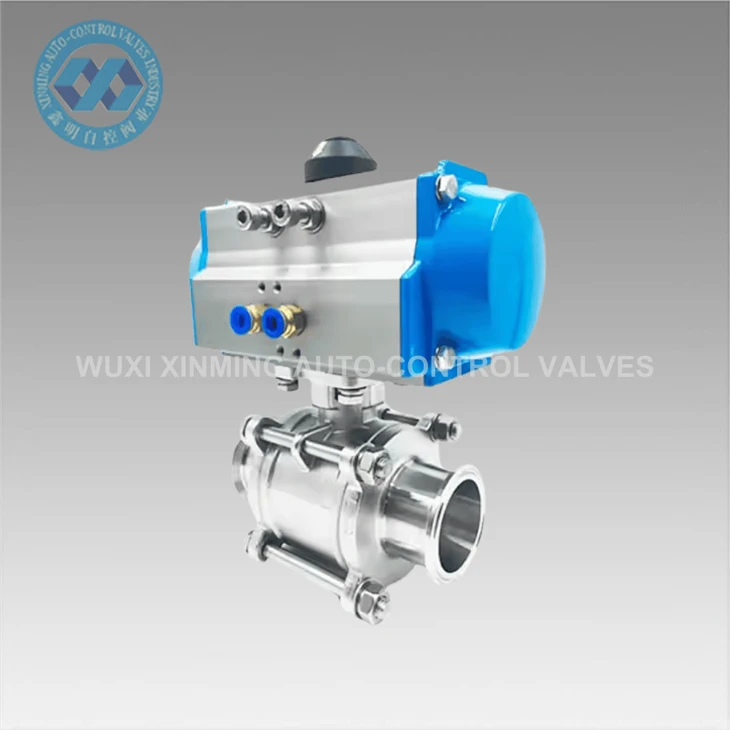

Si está buscando una válvula de mariposa, me gustaría recomendar algunos de nuestros productos relacionados. NuestroVálvula de bola de acero inoxidable sanitario 304es una gran opción para aplicaciones donde la resistencia a la higiene y la corrosión son importantes. Está hecho de acero inoxidable de alta calidad 304, asegurando la durabilidad y el rendimiento a largo plazo.
Para aplicaciones que requieren control automatizado, nuestroVálvula neumática de mariposaes una excelente opción. Cuenta con un actuador neumático que permite un control preciso y confiable de la válvula, lo que lo hace adecuado para su uso en el procesamiento de alimentos y bebidas, fabricación farmacéutica y otras aplicaciones sanitarias.
Si necesita una válvula para aplicaciones de alta presión y alta temperatura, nuestrasVálvula de mariposa de la brida doble neumática y confiable de la brida excéntricaes la elección ideal. Su diseño doble doble proporciona un sello ajustado y reduce el desgaste en los componentes de la válvula, asegurando el rendimiento a largo plazo en entornos exigentes.
Conclusión
En conclusión, la elección entre una válvula de mariposa de tipo LUG - tipo y oblea depende de varios factores, incluidos los requisitos de instalación, el rendimiento de sellado y la aplicación. Las válvulas de tipo de oblea son adecuadas para aplicaciones de costo - sensibles y de espacio, mientras que las válvulas de tipo LUG son más adecuadas para aplicaciones donde el aislamiento y el mantenimiento son críticas. Como proveedor de válvulas de mariposa de LUG, tenemos la experiencia y la experiencia para ayudarlo a seleccionar la válvula correcta para sus necesidades específicas. Ya sea que esté buscando una válvula para un proyecto pequeño a escala o una aplicación industrial a gran escala, podemos proporcionarle productos de alta calidad y un excelente servicio al cliente.
Si está interesado en aprender más sobre nuestros productos o necesita asistencia para seleccionar la válvula correcta para su solicitud, no dude en contactarnos para adquisiciones y negociaciones. Esperamos trabajar con usted para satisfacer sus necesidades de control de fluidos.
