¡Hola! Como proveedor de válvulas de bola soldadas, a menudo me preguntan sobre las diferencias entre las válvulas de bola soldadas flotantes y montadas sobre muñón. Entonces, pensé en escribir este blog para desglosarlo de una manera simple y fácil de entender.
Empecemos por lo básico. Una válvula de bola es un tipo de válvula que utiliza un disco esférico para controlar el flujo de fluido a través de una tubería. La bola tiene un agujero en el medio y, cuando la válvula está abierta, el agujero se alinea con la tubería, permitiendo que el fluido fluya. Cuando la válvula está cerrada, la bola gira 90 grados, bloqueando el flujo de fluido.
Ahora, hablemos de los dos tipos principales de válvulas de bola soldadas: flotantes y montadas en muñón.
Válvulas de bola soldadas flotantes
Una válvula de bola soldada flotante es el tipo más común de válvula de bola. En este diseño, la bola no está fija en su lugar sino que flota libremente entre los dos asientos. Cuando la válvula está cerrada, la presión del fluido empuja la bola contra el asiento aguas abajo, creando un sello hermético. El asiento aguas arriba sólo proporciona soporte y no contribuye significativamente al sellado.
Una de las principales ventajas de una válvula de bola soldada flotante es su simplicidad. Tiene menos piezas en comparación con una válvula de bola montada en muñón, lo que hace que su fabricación sea más fácil y económica. También tiene un diseño relativamente compacto, lo que lo hace adecuado para aplicaciones donde el espacio es limitado.
Otra ventaja es su excelente rendimiento de sellado. El diseño de bola flotante permite que la válvula se adapte a los cambios de presión y temperatura, asegurando un sello hermético incluso en condiciones variables. Esto lo hace ideal para aplicaciones donde se requiere un alto grado de prevención de fugas, como en la industria del petróleo y el gas.
Sin embargo, las válvulas de bola soldadas flotantes también tienen algunas limitaciones. Por lo general, no son adecuados para aplicaciones de alta presión porque la presión del fluido puede hacer que la bola se deforme, lo que provoca una pérdida del rendimiento del sellado. Tampoco se recomiendan para válvulas de gran diámetro porque el peso de la bola puede hacer que se hunda, afectando nuevamente el sellado.
Si está interesado en nuestras válvulas de bola soldadas flotantes u otros tipos de válvulas de bola como la1 válvula de bola de rosca., no dude en comunicarse con nosotros para obtener más información.
Válvulas de bola soldadas montadas en muñón
Por el contrario, una válvula de bola soldada montada sobre muñón tiene un diseño diferente. En este tipo de válvula, la bola está sostenida por muñones, que son pequeños ejes ubicados en la parte superior e inferior de la bola. Los muñones permiten que la bola gire libremente mientras la mantienen en su lugar.
La principal ventaja de una válvula de bola soldada montada sobre muñón es su capacidad para manejar aplicaciones de alta presión y gran diámetro. El soporte del muñón reduce la carga sobre los asientos, evitando que la bola se deforme bajo alta presión. Esto lo hace adecuado para aplicaciones en la industria del petróleo y el gas, donde las tuberías de alta presión son comunes.
Otra ventaja es su mayor durabilidad. El soporte del muñón ayuda a distribuir la carga uniformemente entre la bola y los asientos, lo que reduce el desgaste. Esto da como resultado una vida útil más larga de la válvula, lo que puede ahorrarle dinero a largo plazo.
Sin embargo, las válvulas de bola soldadas montadas en muñón son más complejas y costosas de fabricar en comparación con las válvulas de bola flotante. También ocupan más espacio, lo que puede no ser adecuado para aplicaciones donde el espacio es limitado.

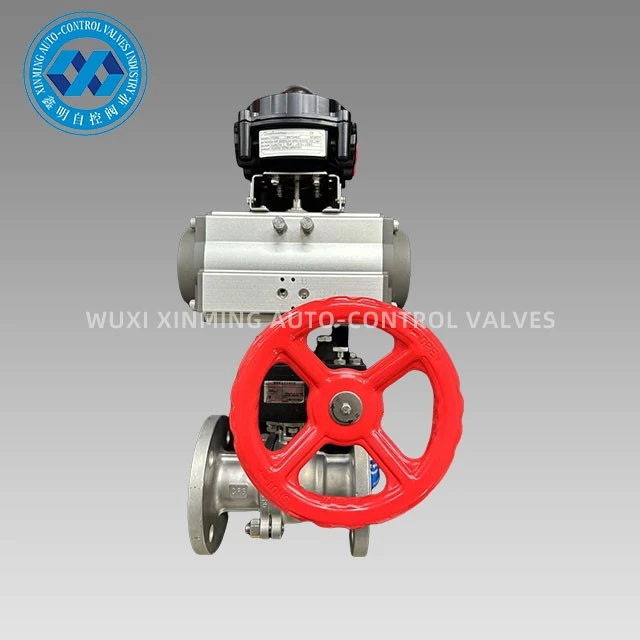

Si necesita una válvula de bola soldada montada sobre muñón para su aplicación de alta presión, o si está interesado en nuestraVálvula de bola neumática a prueba de explosionesoVálvula de bola neumática, no dudes en contactarnos.
Diferencias clave
Ahora que hemos analizado las características básicas de las válvulas de bola soldadas flotantes y montadas en muñón, resumamos las diferencias clave entre las dos:
- Diseño: La principal diferencia radica en la forma en que se apoya la pelota. Una válvula de bola flotante tiene una bola que flota libremente entre los asientos, mientras que una válvula de bola montada en muñones tiene una bola sostenida por muñones.
- Clasificación de presión: Las válvulas de bola flotante generalmente son adecuadas para aplicaciones de presión baja a media, mientras que las válvulas de bola montadas en muñón pueden manejar aplicaciones de alta presión.
- Tamaño: Las válvulas de bola flotante se usan más comúnmente para válvulas de diámetro pequeño a mediano, mientras que las válvulas de bola montadas en muñón se prefieren para válvulas de gran diámetro.
- Rendimiento de sellado: Ambos tipos de válvulas ofrecen un buen rendimiento de sellado, pero la válvula de bola flotante depende más de la presión del fluido para crear un sello, mientras que la válvula de bola montada en muñón tiene un mecanismo de sellado más estable.
- Costo: Las válvulas de bola flotante son generalmente más baratas de fabricar y comprar en comparación con las válvulas de bola montadas en muñón.
¿Cuál deberías elegir?
La elección entre una válvula de bola soldada flotante y montada sobre muñón depende de varios factores, incluida la presión y la temperatura de la aplicación, el tamaño de la válvula y el presupuesto.
Si está trabajando en una aplicación de presión baja a media con una válvula de diámetro pequeño a mediano y el costo es una preocupación importante, una válvula de bola soldada flotante puede ser la mejor opción. Ofrece un buen rendimiento de sellado a un costo relativamente bajo.
Por otro lado, si se trata de aplicaciones de alta presión y gran diámetro, una válvula de bola soldada montada en muñón es el camino a seguir. Puede soportar alta presión y proporciona una solución más duradera y confiable.
Estamos aquí para ayudarle a tomar la decisión correcta para su aplicación específica. Ya sea que necesite una válvula de bola soldada flotante o montada sobre muñón, o cualquier otro tipo de válvula de bola de nuestra gama de productos, podemos brindarle el asesoramiento experto y los productos de alta calidad que necesita. Comuníquese con nosotros y comenzaremos la discusión sobre adquisiciones.
Referencias
- Manual de válvulas, cuarta edición, por JSTJST Smith
- Válvulas industriales: selección y dimensionamiento, por JRAJRA Perry
