Como proveedor experimentado de válvulas de mariposa, he sido testigo de primera mano el papel crítico que juegan estas válvulas en varias aplicaciones industriales. Uno de los aspectos más cruciales de una válvula de mariposa es su método de sellado, que afecta directamente su rendimiento, confiabilidad y longevidad. En esta publicación de blog, profundizaré en los diferentes métodos de sellado de válvulas de mariposa, sus ventajas y aplicaciones, para ayudarlo a tomar una decisión informada al elegir la válvula correcta para sus necesidades.
Asiento resistente
Los asientos resilientes son uno de los métodos de sellado más comunes utilizados en las válvulas de mariposa. Implica el uso de un material elastomérico, como el caucho o EPDM, para crear un sello apretado entre el disco de la válvula y el cuerpo de la válvula. El asiento resistente generalmente se moldea sobre el cuerpo de la válvula o en el disco, proporcionando una superficie de sellado flexible y duradera.
Una de las principales ventajas de los asientos resilientes es su excelente rendimiento de sellado. El material elastomérico puede ajustarse a las irregularidades de la superficie del disco y el cuerpo de la válvula, asegurando un sello apretado incluso en condiciones de baja presión. Esto hace que las válvulas de mariposa con asiento resistente sean ideales para aplicaciones donde se requiere un cierre ajustado por la burbuja, como en las plantas de tratamiento de agua, los sistemas de HVAC y el procesamiento de alimentos y bebidas.
Otra ventaja de los asientos resistentes es su resistencia a la corrosión y la abrasión. El material elastomérico puede proteger el cuerpo y el disco de la válvula de los efectos de productos químicos agresivos, ácidos y otras sustancias corrosivas, que extiende la vida útil de la válvula. Además, el asiento resistente puede absorber el impacto de las partículas y los desechos en el fluido, lo que reduce el riesgo de daño a los componentes de la válvula.
Sin embargo, las válvulas de mariposa con asignación resistente también tienen algunas limitaciones. El material elastomérico puede no ser adecuado para aplicaciones de alta temperatura o alta presión, ya que puede degradar o perder su elasticidad en condiciones extremas. Además, el asiento resistente puede ser propenso a desgastar con el tiempo, especialmente en aplicaciones donde la válvula se abre y cierra con frecuencia.
Asiento de metal
Los asientos de metal son otro método de sellado popular utilizado en las válvulas de mariposa. Implica el uso de un contacto de metal a metal entre el disco de la válvula y el cuerpo de la válvula para crear un sello. El asiento de metal generalmente se mecaniza o se suelde al cuerpo de la válvula o al disco, proporcionando una superficie de sellado dura y duradera.
Una de las principales ventajas de los asientos de metal es su capacidad para soportar altas temperaturas y presiones. El material metálico puede mantener su integridad y rendimiento de sellado incluso en condiciones extremas, lo que hace que las válvulas de mariposa con el metal sean ideales para aplicaciones en las industrias de aceite y gas, generación de energía y procesamiento de productos químicos.
Otra ventaja de los asientos de metal es su resistencia al desgaste. El asiento de metal puede resistir el impacto de las partículas y los desechos en el fluido, lo que reduce el riesgo de daño a los componentes de la válvula. Además, el asiento de metal se puede reparar o reemplazar fácilmente si se daña, extendiendo la vida útil de la válvula.
Sin embargo, las válvulas de mariposa con asiento de metal también tienen algunas limitaciones. El contacto de metal a metal puede no proporcionar un cierre ajustado por la burbujas, especialmente en aplicaciones donde se requiere un alto nivel de rendimiento de sellado. Además, el asiento de metal puede ser propenso a la corrosión y la oxidación, especialmente en aplicaciones donde la válvula está expuesta a productos químicos o sustancias corrosivas.
Asiento excéntrico doble
El asiento excéntrico doble es una variación del método de asiento de metal que ofrece un mejor rendimiento de sellado y un desgaste reducido. Implica el uso de dos excentricidades en el diseño de la válvula: una en el eje y otra en el disco. Las excentricidades hacen que el disco de la válvula gire fuera del centro a medida que se abre y cierra, reduciendo la fricción entre el disco y el asiento y minimizando el desgaste en las superficies de sellado.
Una de las principales ventajas de los asientos excéntricos dobles es su capacidad para proporcionar un sello apretado con un par mínimo. El diseño excéntrico permite que el disco de la válvula se desactive rápidamente del asiento a medida que se abre, reduciendo la fricción y el desgaste en las superficies de sellado. Esto hace que las válvulas de mariposa excéntricas dobles sean ideales para aplicaciones donde se requiere un par bajo de operación, como en tuberías de gran diámetro y sistemas de alta presión.
Otra ventaja de los asientos excéntricos dobles es su resistencia al desgaste. El diseño excéntrico reduce el contacto entre el disco y el asiento, minimizando el desgaste en las superficies de sellado y extendiendo la vida útil de la válvula. Además, el diseño excéntrico doble puede compensar cualquier desalineación entre el disco de la válvula y el asiento, asegurando un sello consistente y confiable.
Sin embargo, las válvulas de mariposas excéntricas dobles también tienen algunas limitaciones. El diseño excéntrico puede no ser adecuado para aplicaciones en las que se requiere un cierre de burbujas ajustado, ya que el contacto de metal a metal puede no proporcionar un sello perfecto. Además, el diseño excéntrico doble puede ser más complejo y costoso que otros métodos de sellado, lo que requiere técnicas especializadas de fabricación e instalación.
Asiento triple excéntrico
El asiento triple excéntrico es el método de sellado más avanzado utilizado en las válvulas de mariposa. Implica el uso de tres excentricidades en el diseño de la válvula: una en el eje, una en el disco y otra en el asiento. Las excentricidades hacen que el disco de la válvula gire fuera del centro a medida que se abre y cierra, creando una acción similar a una leva que asegura un sello apretado con una fricción y desgaste mínimos.
Una de las principales ventajas de los asientos triples excéntricos es su capacidad para proporcionar un cierre ajustado por la burbujas con un par mínimo. La acción en forma de leva del disco de la válvula le permite desconectarse rápidamente del asiento a medida que se abre, reduciendo la fricción y el desgaste en las superficies de sellado. Esto hace que las válvulas de mariposa excéntricas triples sean ideales para aplicaciones donde se requiere un alto nivel de rendimiento de sellado, como en las industrias de aceite y gas, generación de energía y procesamiento químico.
Otra ventaja de los asientos triples excéntricos es su resistencia al desgaste. La acción en forma de leva del disco de la válvula reduce el contacto entre el disco y el asiento, minimizando el desgaste en las superficies de sellado y extendiendo la vida útil de la válvula. Además, el diseño excéntrico triple puede compensar cualquier desalineación entre el disco de la válvula y el asiento, asegurando un sello consistente y confiable.
Sin embargo, las válvulas de mariposas excéntricas triples también tienen algunas limitaciones. El diseño excéntrico triple puede ser más complejo y costoso que otros métodos de sellado, que requieren técnicas especializadas de fabricación e instalación. Además, el diseño excéntrico triple puede no ser adecuado para aplicaciones donde se requiere una válvula de bajo costo, ya que la válvula puede ser más costosa que otros tipos de válvulas de mariposa.
Conclusión
En conclusión, el método de sellado de una válvula de mariposa es un factor crítico que puede afectar significativamente su rendimiento, confiabilidad y longevidad. Los asientos resilientes son ideales para aplicaciones donde se requiere un cierre ajustado a las burbujas a bajas temperaturas y presiones, mientras que los asientos de metal son adecuados para aplicaciones donde se involucran altas temperaturas y presiones. Los asientos excéntricos dobles y los asientos triples excéntricos ofrecen un mejor rendimiento de sellado y un desgaste reducido, lo que los hace ideales para aplicaciones donde se requiere un alto nivel de rendimiento de sellado.

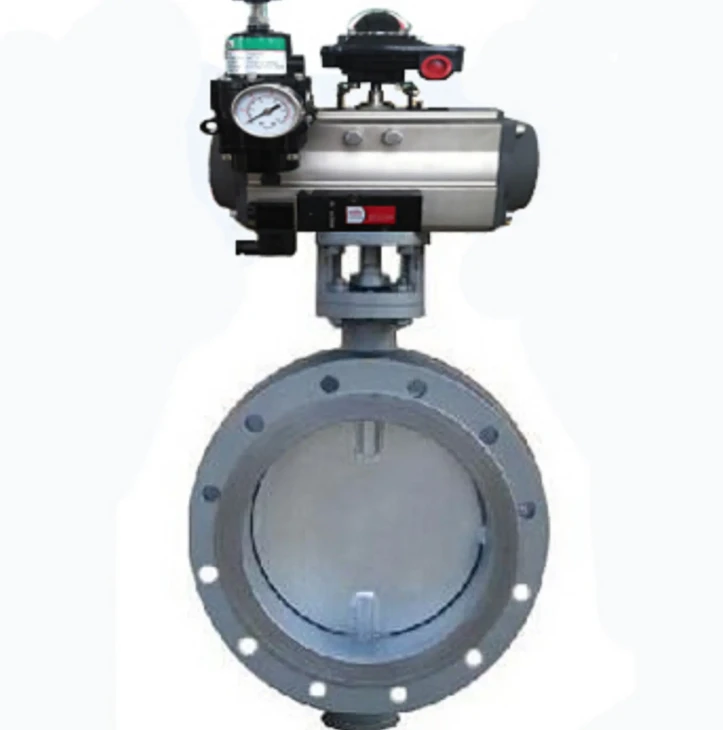

Como proveedor de válvulas de mariposa, ofrecemos una amplia gama de válvulas de mariposa con diferentes métodos de sellado para satisfacer las diversas necesidades de nuestros clientes. NuestroVálvula de mariposa excéntrica tripleestá diseñado para proporcionar un apagado ajustado con un par mínimo, lo que lo hace ideal para aplicaciones de alta presión y alta temperatura. NuestroVálvula de mariposa de oblea de acero inoxidable neumático de acero inoxidableCuenta con un asiento resistente para un excelente rendimiento de sellado y resistencia a la corrosión, lo que lo hace adecuado para una variedad de aplicaciones. Y nuestroEl nuevo botón de metal NE Way Verifique la válvula de bola neumática del actuador de diafragmaOfrece una solución confiable y rentable para el control de líquidos en diversas industrias.
Si está buscando una válvula de mariposa de alta calidad para su solicitud, no dude en contactarnos. Nuestro equipo de expertos estará encantado de ayudarlo a seleccionar la válvula correcta para sus necesidades y proporcionarle una cita competitiva. ¡Esperamos trabajar contigo!
Referencias
- "Válvulas de mariposa: selección, instalación y mantenimiento", Valve Magazine
- "Tecnología de sellado para válvulas de mariposa", Valve World
- "Ventajas y desventajas de diferentes métodos de sellado en válvulas de mariposa", Asociación del Fabricante de Valve
