Instalar una válvula de mariposa WCB en una tubería con vibración de alta frecuencia requiere una planificación cuidadosa y una ejecución precisa. Como proveedor de válvulas de mariposa WCB, he sido testigo de primera mano la importancia de la instalación adecuada para garantizar la longevidad de la válvula y el rendimiento óptimo, especialmente en entornos desafiantes con vibraciones de alta frecuencia. En este blog, lo guiaré a través del proceso de instalación de una válvula de mariposa WCB en tal tubería, destacando consideraciones clave y las mejores prácticas.
Pre -preparaciones previas a la instalación
Antes de comenzar la instalación, es crucial realizar una inspección exhaustiva de la tubería y la válvula. Primero, verifique la tubería de cualquier signo de daño, corrosión o desalineación. La vibración de alta frecuencia puede exacerbar los problemas existentes, por lo que es esencial abordarlos antes de instalar la válvula. Mida el diámetro interno de la tubería para asegurarse de que coincida con el diámetro exterior de la válvula de mariposa WCB. Cualquier discrepancia significativa puede conducir a fugas o operación inadecuada de la válvula.
Luego, examine la válvula de mariposa WCB en sí. Inspeccione el cuerpo de la válvula en busca de grietas, abolladuras u otro daño físico. Verifique el disco, el vástago y los sellos para la alineación y la integridad adecuadas. Asegúrese de que todos los componentes estén limpios y libres de escombros. Si ha ordenado unVálvula de mariposa de brida neumática EPDM, asegúrese de que el actuador esté en buenas condiciones de trabajo y se calibre adecuadamente.
Seleccionando la ubicación correcta
La ubicación de la válvula en la tubería es un factor crítico, especialmente en entornos de vibración de alta frecuencia. Elija una sección de la tubería que sea relativamente recta y libre de curvas afiladas u obstrucciones. Esto ayudará a reducir el estrés en la válvula causado por la vibración. Evite instalar la válvula cerca de las bombas u otros equipos que generan vibraciones de alta frecuencia directamente, ya que esto puede aumentar el riesgo de falla de la válvula.
También es importante considerar la accesibilidad para el mantenimiento y la inspección. La válvula debe instalarse en una ubicación donde se pueda llegar fácilmente para verificaciones y reparaciones de rutina. Además, asegúrese de que haya suficiente espacio alrededor de la válvula para permitir el funcionamiento del actuador, si corresponde.
Montando la válvula
Al montar la válvula de mariposa WCB, comience alineando las bridas de la válvula con las bridas de la tubería. Use una junta que sea compatible con la válvula y los materiales de la tubería. La junta debe estar limpia y libre de defectos. Coloque la junta entre las bridas, asegurando que esté centrada y adecuada.
Inserte los pernos a través de los agujeros de la brida y la mano, apriételos de manera uniforme en un patrón cruzado. Esto ayuda a garantizar una compresión uniforme de la junta y previene la fuga. Una vez que todos los pernos estén a mano, apretados, use una llave de torque para apretarlos al valor de torque recomendado. El apriete de sobrepesado puede dañar las bridas o la junta, mientras que debajo del apriete puede provocar fugas.

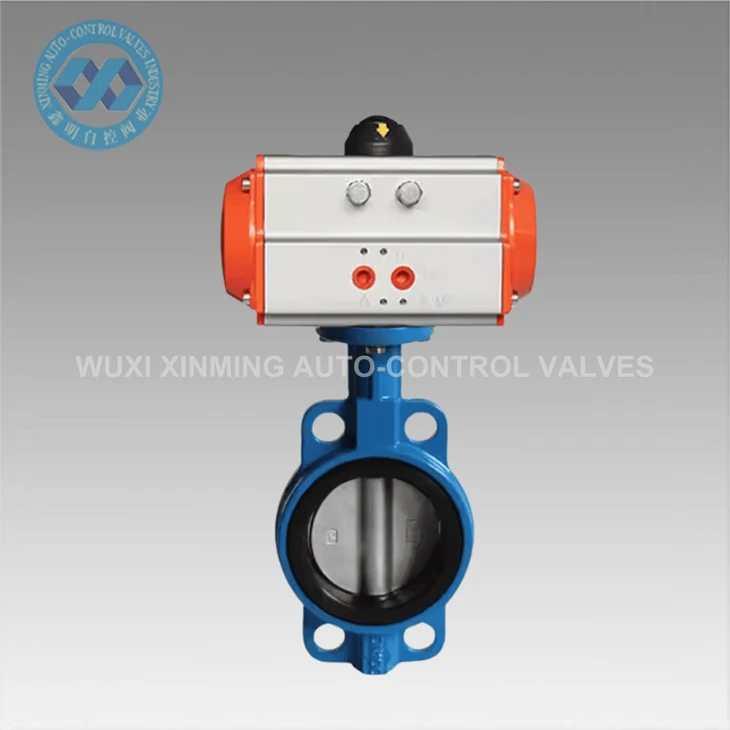

Si está instalando unEl nuevo botón de metal NE Way Verifique la válvula de bola neumática del actuador de diafragmaoVálvula de mariposa de actuador neumático de doble actuación de hierro fundido, siga las instrucciones del fabricante para conectar el actuador a la válvula. Asegúrese de que todas las conexiones eléctricas o neumáticas estén seguras y correctamente aisladas.
Aislamiento de vibración
Para minimizar el impacto de la vibración de alta frecuencia en la válvula de mariposa WCB, se deben emplear técnicas de aislamiento de vibración. Un método común es usar conectores flexibles a cada lado de la válvula. Estos conectores pueden absorber parte de la energía de vibración y evitar que se transfiera directamente a la válvula.
Otra opción es instalar vibraciones: montajes de amortiguación. Estas monturas se pueden colocar debajo de la válvula o los soportes de la tubería para reducir la transmisión de vibración. La elección del método de aislamiento de vibración depende de las características específicas de la tubería y el nivel de vibración.
Pruebas y puesta en marcha
Después de instalar la válvula, es esencial realizar una serie de pruebas para garantizar su funcionamiento adecuado. Primero, realice una inspección visual para verificar cualquier signo de fuga alrededor de las bridas o el cuerpo de la válvula. Luego, opere la válvula manualmente para asegurarse de que el disco gire suavemente y se abra y cierra completamente.
Si la válvula está equipada con un actuador, pruebe la operación del actuador. Verifique el tiempo de respuesta, la precisión del control de posición y la funcionalidad general del actuador. Realice una prueba de presión para verificar la integridad de la válvula bajo presión de funcionamiento. Esto ayudará a identificar posibles fugas o debilidades en la válvula o la instalación.
Mantenimiento y monitoreo
Una vez que se encarga la válvula, el mantenimiento y el monitoreo regulares son cruciales para garantizar su rendimiento a largo plazo. Establezca un programa de mantenimiento que incluya inspecciones de rutina, lubricación de piezas móviles y reemplazo de componentes desgastados.
Monitoree el rendimiento de la válvula con el tiempo. Esté atento a los parámetros como la presión, la temperatura y la velocidad de flujo. Cualquier cambio significativo en estos parámetros puede indicar un problema con la válvula o la tubería. Use dispositivos de monitoreo de vibraciones para detectar cualquier patrón de vibración anormal, lo que podría ser un signo de falla inminente de la válvula.
Conclusión
La instalación de una válvula de mariposa WCB en una tubería con vibración de alta frecuencia requiere un enfoque integral que tenga en cuenta varios factores, desde preparaciones de pre -instalación hasta el mantenimiento posterior a la instalación. Siguiendo los pasos descritos en este blog, puede garantizar una instalación exitosa y una operación de válvula confiable y larga y duradera.
Si está buscando una válvula de mariposa WCB de alta calidad o necesita más ayuda con la instalación y el mantenimiento de la válvula, no dude en contactarnos. Nuestro equipo de expertos está listo para brindarle las mejores soluciones y soporte para su sistema de tuberías.
