Instalar una válvula de mariposa en una tubería vertical es una tarea que requiere una planificación y ejecución cuidadosas. Como proveedor confiable de válvulas de mariposa, entendemos la importancia de brindarle una orientación integral sobre este proceso. En este blog, lo guiaremos a través de los pasos para instalar una válvula de mariposa en una tubería vertical, garantizando una instalación exitosa y eficiente.
1. Preparación previa a la instalación
Evaluación del oleoducto
Antes de instalar la válvula de mariposa, es fundamental evaluar minuciosamente la tubería vertical. Verifique el diámetro de la tubería, el material y las condiciones de operación a las que estará sometida, como presión, temperatura y el tipo de fluido que circula por ella. La válvula que elija debe ser compatible con estos factores. Por ejemplo, si se trata de una tubería que transporta fluidos corrosivos, sería apropiada una válvula hecha de materiales resistentes a la corrosión como el acero inoxidable.
Selección de válvula

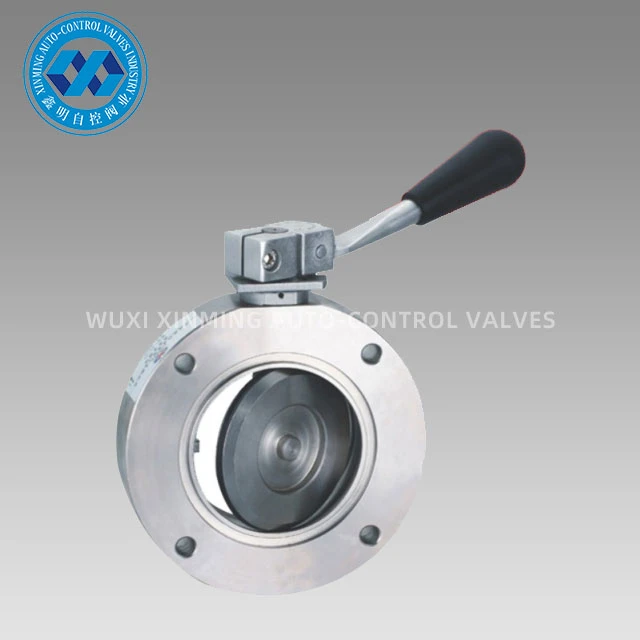

Como proveedor de válvulas de mariposa, ofrecemos una amplia gama de válvulas para satisfacer diversas necesidades. Puedes considerar nuestroVálvula de mariposa con bridas de acción simple y doble personalizada, lo que proporciona flexibilidad en el funcionamiento. Si su aplicación involucra un ambiente de vacío, nuestroVálvula de mariposa de vacíoSería una opción ideal. Para industrias con altos requisitos de higiene, como alimentos y bebidas o productos farmacéuticos, nuestrosVálvula de mariposa sanitariaestá diseñado para cumplir con los estrictos estándares.
Recolección de herramientas y materiales
Reúna todas las herramientas y materiales necesarios para la instalación. Necesitará una llave o un juego de llaves de vaso para apretar los pernos, una cinta métrica para garantizar la alineación adecuada, juntas para un sello a prueba de fugas y equipo de seguridad, como guantes y gafas de seguridad.
2. Inspección de válvulas
Inspección visual
Inspeccione la válvula de mariposa en busca de daños visibles, como grietas, abolladuras o rayones. Revise el disco, el vástago y los sellos para asegurarse de que estén en buenas condiciones. Cualquier daño a estos componentes puede afectar el rendimiento de la válvula y provocar fugas o mal funcionamiento.
Prueba de funcionamiento
Antes de la instalación, realice una prueba de funcionamiento de la válvula. Gire la manija de la válvula o el actuador en todo su rango de movimiento para garantizar un funcionamiento suave. El disco debe abrirse y cerrarse libremente sin ataduras.
3. Preparación de la tubería
Limpieza de la tubería
Limpie a fondo la tubería vertical para eliminar residuos, suciedad u óxido. Esto garantiza una superficie limpia y uniforme para la instalación de la válvula y evita que objetos extraños entren en la válvula y causen daños. Puedes utilizar un limpiapipas o un cepillo de alambre para este propósito.
Marcar la ubicación de instalación
Marque la ubicación exacta en la tubería donde se instalará la válvula de mariposa. Mida la longitud de la válvula y marque las posiciones correspondientes en la tubería. Asegúrese de que haya suficiente espacio a cada lado de la válvula para facilitar el acceso durante el mantenimiento.
Cortar la tubería (si es necesario)
Si es necesario cortar la tubería para acomodar la válvula, utilice un cortatubos adecuado. Haga un corte limpio y recto para asegurar una alineación adecuada con la válvula. Después del corte, desbarbe los bordes de la tubería para evitar daños a las juntas.
4. Instalación de válvulas
Colocando las juntas
Coloque juntas a ambos lados de las bridas de la válvula. Las juntas deben ser del tamaño y material correctos para garantizar un sellado hermético. Asegúrese de que las juntas estén centradas y libres de arrugas o pliegues.
Alineación de la válvula
Alinee con cuidado la válvula con las posiciones marcadas en la tubería. Utilice una cinta métrica para asegurarse de que la válvula esté centrada y perpendicular a la tubería. La desalineación puede causar tensión en la válvula y la tubería, lo que provoca fugas y fallas prematuras.
Atornillar la válvula
Inserte pernos a través de las bridas de la válvula y las bridas de la tubería. Utilice una llave o un juego de llaves de vaso para apretar los pernos de manera uniforme. Apriete los pernos en forma cruzada para asegurar una presión uniforme sobre las juntas. No apriete demasiado los pernos, ya que esto puede dañar las juntas o las bridas de la válvula.
5. Comprobaciones posteriores a la instalación
Prueba de fugas
Después de la instalación, realice una prueba de fugas. Cierre la válvula y aplique presión a la tubería. Verifique si hay fugas alrededor de las bridas de la válvula. Si se detectan fugas, afloje ligeramente los pernos, ajuste las juntas y vuelva a apretar los pernos.
Prueba de funcionamiento
Una vez más, realice una prueba de funcionamiento de la válvula. Abra y cierre la válvula varias veces para garantizar un funcionamiento suave. Verifique que la manija de la válvula o el actuador se mueva libremente y que el disco se abra y cierre completamente.
Verificación del sistema
Verifique todo el sistema de tuberías para asegurarse de que esté funcionando correctamente. Controle la presión, el caudal y la temperatura para asegurarse de que estén dentro del rango de funcionamiento normal.
6. Consideraciones de mantenimiento
El mantenimiento regular es crucial para garantizar el rendimiento a largo plazo de la válvula de mariposa en la tubería vertical. Inspeccione la válvula periódicamente para detectar signos de desgaste, corrosión o fugas. Lubrique el vástago de la válvula y las piezas móviles según lo recomendado por el fabricante. Reemplace las juntas y sellos si muestran signos de daño o deterioro.
Conclusión
La instalación de una válvula de mariposa en una tubería vertical requiere especial atención a los detalles. Si sigue los pasos descritos anteriormente, puede garantizar una instalación exitosa que proporcionará un rendimiento confiable. Como proveedor líder de válvulas de mariposa, estamos comprometidos a brindar válvulas de alta calidad y soporte integral a nuestros clientes. Si tiene alguna pregunta sobre la selección, instalación o mantenimiento de válvulas, o si está interesado en comprar nuestras válvulas de mariposa, no dude en contactarnos para mayor discusión. Esperamos poder atender sus necesidades y ayudarlo a lograr un rendimiento óptimo en sus sistemas de tuberías.
Referencias
- "Manual de instalación de válvulas": libro de referencia general de la industria de válvulas para obtener pautas de instalación
- Manuales de instalación del fabricante para modelos específicos de válvulas de mariposa.
