Instalar una válvula de mariposa en una tubería horizontal es una tarea que requiere una planificación y precisión cuidadosa. Como proveedor de válvulas de mariposa, he tenido el privilegio de presenciar de primera mano la importancia de la instalación adecuada para el rendimiento óptimo de estas válvulas. En esta publicación de blog, lo guiaré a través del proceso paso a paso de instalar una válvula de mariposa en una tubería horizontal, compartiendo ideas y consejos valiosos en el camino.
Preparaciones previas a la instalación
Antes de comenzar el proceso de instalación, es crucial reunir todas las herramientas y materiales necesarios. Aquí hay una lista de elementos que normalmente necesitará:

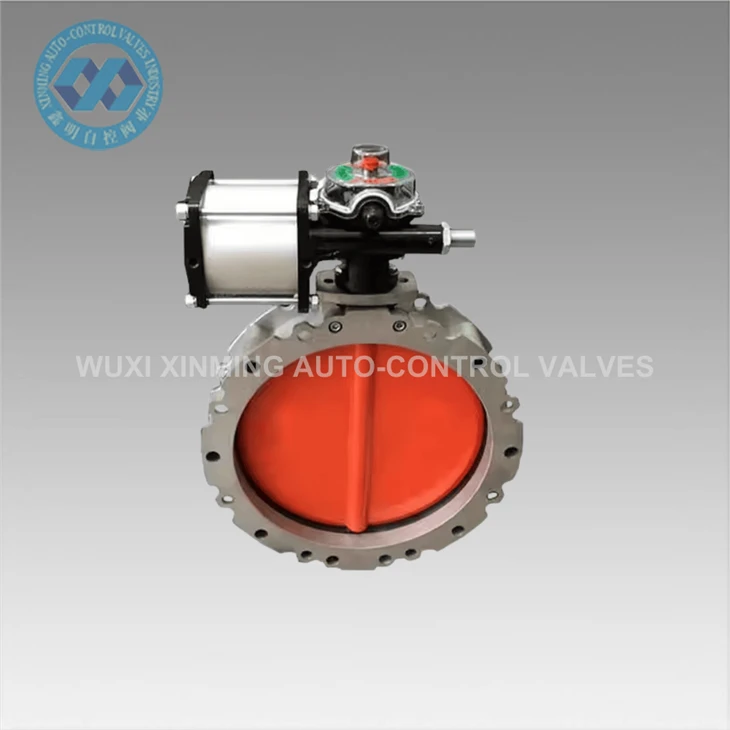

- Válvula de mariposa: asegúrese de que la válvula que haya seleccionado sea el tamaño y el tipo correcto para su sistema de tuberías. Puede explorar nuestra gama de válvulas de mariposa, incluida laVálvula de mariposa de oblea de oblea neumática,Válvula de mariposa amortiguadora, yVálvula de mariposa de aleación de aluminio de alta calidad válvula de mariposa neumática a prueba de polvo.
- Juntas: elija juntas que sean compatibles con la válvula y el material de la tubería. Ayudan a crear un sello apretado y evitan fugas.
- Pernos y tuercas: seleccione el tamaño y el grado apropiados de los pernos y tuercas para asegurar la válvula a la tubería.
- Llaves y enchufes: necesitará estas herramientas para apretar los pernos y las tuercas.
- Cortador de tubería y molinillo: si es necesario, use estas herramientas para preparar los extremos de la tubería para la instalación.
- Cinta de medición y nivel: estas herramientas son esenciales para garantizar la alineación y el posicionamiento adecuados de la válvula.
Una vez que tenga todas las herramientas y materiales listos, es hora de inspeccionar la tubería y la válvula. Verifique la tubería de cualquier daño, escombros o desalineaciones. Asegúrese de que la válvula esté en buenas condiciones y esté libre de defectos. Limpie los extremos de la tubería y las caras de la válvula para eliminar cualquier suciedad, óxido o grasa.
Preparación de tuberías
La preparación adecuada de la tubería es crucial para una instalación de válvula exitosa. Siga estos pasos para preparar la tubería:
- Cortar la tubería: Si la tubería debe cortarse para acomodar la válvula, use un cortador de tubería para hacer un corte limpio y recto. Asegúrese de que el corte sea perpendicular al eje de la tubería.
- Bisel los extremos de la tubería: Use un molinillo o una herramienta de biselado para biselear los extremos de la tubería. Esto ayuda a crear una transición suave entre la tubería y la válvula, reduciendo el riesgo de turbulencia y caída de presión.
- Limpia los extremos de la tubería: Use un cepillo de alambre o un solvente para limpiar los extremos de la tubería. Retire cualquier suciedad, óxido o escombros que puedan afectar el sello entre la válvula y la tubería.
- Medir y marcar la tubería: Use una cinta de medición para medir la distancia entre las bridas de la tubería. Marque la línea central de la tubería en ambas bridas. Esto lo ayudará a alinear la válvula correctamente.
- Verifique la alineación de la tubería: Use un nivel para verificar la alineación de la tubería. Asegúrese de que la tubería sea recta y nivelada. Si es necesario, ajuste los soportes de tubería para garantizar una alineación adecuada.
Instalación de válvula
Ahora que la tubería está preparada, es hora de instalar la válvula de mariposa. Siga estos pasos para una instalación exitosa:
- Colocar la válvula: Coloque la válvula entre las bridas de la tubería, alineando la línea central de la válvula con la línea central de la tubería. Asegúrese de que la válvula esté orientada correctamente, con la flecha de dirección del flujo sobre el cuerpo de la válvula apuntando en la dirección del flujo.
- Inserta las juntas: Coloque las juntas entre las bridas de la válvula y las bridas de la tubería. Asegúrese de que las juntas estén centradas y alineadas con los agujeros de los pernos.
- Inserte los pernos y las tuercas: Inserte los pernos a través de los agujeros de los pernos en las bridas de la válvula y las bridas de la tubería. Use una llave inglesa o un zócalo para apretar las tuercas. Comience apretando los pernos en un patrón cruzado, aumentando gradualmente el torque hasta que las tuercas estén ajustadas.
- Verifique la operación de la válvula: Una vez que se instale la válvula, verifique la operación de la válvula. Abra y cierre la válvula varias veces para asegurarse de que se mueva suavemente y libremente. Verifique si hay fugas alrededor de las bridas de la válvula.
- Realizar una prueba de presión: Después de instalar la válvula y la operación se verifica, realice una prueba de presión para garantizar la integridad de la instalación. Siga las instrucciones del fabricante para realizar la prueba de presión.
Cheques posteriores a la instalación
Después de instalar la válvula y se completa la prueba de presión, es importante realizar algunas verificaciones posteriores a la instalación. Aquí hay algunas cosas para verificar:
- Verifique la posición de la válvula: Asegúrese de que la válvula esté en la posición correcta. La válvula debe estar completamente abierta o completamente cerrada, dependiendo de los requisitos del sistema.
- Verifique la operación de la válvula: Opere la válvula varias veces para asegurarse de que se mueva suavemente y libremente. Verifique si hay ruidos o vibraciones inusuales.
- Verifique las fugas: Inspeccione las bridas de la válvula y las conexiones de la tubería para cualquier fuga. Si detecta una fuga, apriete los pernos o reemplace las juntas según sea necesario.
- Verifique los soportes de la tubería: Asegúrese de que los soportes de la tubería estén en buenas condiciones y se ajusten adecuadamente. Los soportes deben evitar el movimiento excesivo o la vibración de la tubería.
- Documentar la instalación: Mantenga un registro de la instalación de la válvula, incluido el modelo de válvula, el tamaño, la fecha de instalación y cualquier otra información relevante. Esta documentación será útil para el mantenimiento futuro y la solución de problemas.
Consejos para una instalación exitosa
Aquí hay algunos consejos adicionales para garantizar una instalación exitosa de la válvula de mariposa:
- Siga las instrucciones del fabricante: Siempre siga las instrucciones del fabricante para la instalación de la válvula. Las instrucciones proporcionan pautas y recomendaciones específicas para su modelo de válvula.
- Use las herramientas y materiales adecuados: Asegúrese de utilizar las herramientas y materiales adecuados para la instalación. El uso de las herramientas o materiales incorrectos puede conducir a una mala instalación y posibles problemas.
- Tome su tiempo: La instalación es una tarea precisa que requiere paciencia y atención al detalle. Tómese su tiempo para asegurarse de que cada paso se realice correctamente.
- Busque ayuda profesional si es necesario: Si no confía en su capacidad para instalar la válvula, busque ayuda profesional. Un técnico calificado puede garantizar una instalación adecuada y evitar problemas potenciales.
Conclusión
Instalar una válvula de mariposa en una tubería horizontal es una tarea compleja pero alcanzable. Siguiendo los pasos descritos en esta publicación de blog y utilizando las herramientas y materiales adecuados, puede garantizar una instalación exitosa. Recuerde realizar preparaciones previas a la instalación, preparación de tuberías, instalación de válvulas y verificaciones posteriores a la instalación. Si tiene alguna pregunta o necesita más ayuda, no dude en contactarnos. Estamos aquí para ayudarlo a encontrar la válvula de mariposa adecuada para su aplicación y garantizar un proceso de instalación suave. Si necesita unVálvula de mariposa de oblea de oblea neumática,Válvula de mariposa amortiguadora, oVálvula de mariposa de aleación de aluminio de alta calidad válvula de mariposa neumática a prueba de polvo, nuestro equipo de expertos está listo para ayudarlo. Contáctenos hoy para discutir sus requisitos y comenzar el proceso de adquisición.
Referencias
- Manuales de instalación del fabricante de la válvula
- Estándares y pautas de instalación de la tubería
