Calibrar una válvula de mariposa es un proceso crucial que garantiza su rendimiento y longevidad óptimos. Como proveedor de válvula de mariposa confiable, entendemos la importancia de la calibración adecuada para mantener la eficiencia y la confiabilidad de estos componentes esenciales. En esta publicación de blog, lo guiaremos a través del proceso paso a paso de calibrar una válvula de mariposa, proporcionándole el conocimiento y las habilidades para realizar esta tarea de manera efectiva.
Comprender los conceptos básicos de una válvula de mariposa
Antes de profundizar en el proceso de calibración, es esencial tener una comprensión básica de cómo funciona una válvula de mariposa. Una válvula de mariposa es una válvula de cuarto de vuelta que utiliza un elemento de cierre en forma de disco para regular el flujo de fluido a través de una tubería. El disco está montado en un eje que gira 90 grados para abrir o cerrar la válvula. Cuando el disco está paralelo a la dirección del flujo, la válvula está completamente abierta, lo que permite el flujo máximo. Por el contrario, cuando el disco es perpendicular a la dirección del flujo, la válvula está completamente cerrada, bloqueando el flujo.
Por qué la calibración es necesaria
La calibración es el proceso de ajustar una válvula para garantizar que funcione de manera precisa y consistente. Con el tiempo, factores como el desgaste, los cambios de temperatura y las fluctuaciones de presión pueden hacer que una válvula de mariposa se desvíe de sus configuraciones previstas. Esto puede resultar en un control de flujo inexacto, una eficiencia reducida e incluso fallas en el sistema. Al calibrar la válvula regularmente, puede mantener su rendimiento, extender su vida útil y evitar un tiempo de inactividad costoso.
Herramientas y equipos requeridos
Antes de comenzar el proceso de calibración, deberá reunir las herramientas y equipos necesarios. Estos pueden incluir:
- Una llave de torque
- Un manómetro
- Un medidor de flujo
- Una tabla de calibración o manual
- Equipo de seguridad, como guantes y gafas
Proceso de calibración paso a paso
Los siguientes pasos describen el proceso general de calibrar una válvula de mariposa. Sin embargo, es importante tener en cuenta que el procedimiento de calibración específico puede variar según la marca y el modelo de la válvula. Siempre consulte las instrucciones y pautas del fabricante para obtener información detallada.
Paso 1: Preparación
- Aislar la válvula:Antes de comenzar a trabajar en la válvula, asegúrese de aislarlo del sistema cerrando las válvulas aguas arriba y aguas abajo. Esto evitará que cualquier fluido fluya a través de la válvula durante el proceso de calibración.
- Aliviar la presión:Use un medidor de presión para verificar la presión en la válvula y aliviar cualquier presión residual abriendo la válvula de drenaje o ventilando el sistema.
- Limpia la válvula:Retire cualquier suciedad, escombros o corrosión de la válvula y sus componentes con un paño limpio o una solución de limpieza suave. Esto garantizará lecturas precisas y evitará daños a la válvula.
Paso 2: Verifique la posición de la válvula
- Verifique la posición de la válvula:Use una inspección visual o un indicador de posición para confirmar que la válvula está en la posición completamente cerrada. Si la válvula no está completamente cerrada, ajústela manualmente hasta que lo esté.
- Marque la posición de la válvula:Use un marcador o un escriba para marcar la posición del vástago de la válvula o el actuador en el cuerpo de la válvula. Esto lo ayudará a garantizar que la válvula vuelva a la misma posición después de la calibración.
Paso 3: Ajuste el actuador
- Verifique la configuración del actuador:Consulte las instrucciones del fabricante para determinar la configuración correcta para el actuador, como el par, la presión y la longitud de la carrera. Use una llave de par para ajustar el actuador a la configuración especificada.
- Prueba el actuador:Use un medidor de presión para aplicar presión al actuador y verifique que mueva el vástago de la válvula suave y con precisión. Si el actuador no funciona correctamente, ajuste la configuración o reemplace el actuador si es necesario.
Paso 4: Verifique el caudal
- Instalar un medidor de flujo:Instale un medidor de flujo en la tubería aguas arriba o aguas abajo de la válvula para medir el caudal. Asegúrese de seguir las instrucciones del fabricante para instalar y calibrar el medidor de flujo.
- Abra la válvula gradualmente:Abra lentamente la válvula y monitoree el caudal usando el medidor de flujo. Ajuste la posición de la válvula según sea necesario para lograr el caudal deseado.
- Registre el caudal:Registre el caudal en diferentes posiciones de la válvula y compare con las especificaciones del fabricante. Si el caudal se desvía de las especificaciones, ajuste la válvula o el actuador hasta que cumpla con los requisitos.
Paso 5: Verifique la fuga
- Cierre la válvula completamente:Una vez que haya logrado el caudal deseado, cierre la válvula completamente y verifique cualquier fuga con un medidor de presión o un detector de fugas. Si hay alguna fuga, ajuste la válvula o el actuador hasta que se detenga.
- Pruebe la válvula bajo presión:Aplique presión a la válvula y verifique cualquier fuga en diferentes niveles de presión. Si la válvula gotea a altas presiones, ajuste la válvula o el actuador para mejorar su rendimiento de sellado.
Paso 6: cheques finales
- Verifique la posición de la válvula:Use una inspección visual o un indicador de posición para confirmar que la válvula está en la posición completamente cerrada. Si la válvula no está completamente cerrada, ajústela manualmente hasta que lo esté.
- Verifique las marcas de calibración:Verifique las marcas de calibración en el vástago de la válvula o el actuador para asegurarse de que la válvula regrese a la misma posición después de la calibración.
- Pruebe la operación de la válvula:Abra y cierre la válvula varias veces para verificar que funcione sin problemas y con precisión. Verifique si hay ruidos inusuales, vibraciones o resistencia durante la operación.
Tipos de válvulas de mariposa y sus consideraciones de calibración
Hay varios tipos de válvulas de mariposa disponibles en el mercado, cada una con sus propias características únicas y requisitos de calibración. Estos son algunos de los tipos más comunes de válvulas de mariposa y sus consideraciones de calibración:
Válvulas de mariposa concéntricas
Las válvulas concéntricas de mariposa son el tipo más básico de válvulas de mariposa, con el disco centrado en el vástago de la válvula. Estas válvulas se usan típicamente en aplicaciones de baja presión y requieren menos calibración que otros tipos de válvulas. Sin embargo, todavía es importante verificar la posición de la válvula, la configuración del actuador y el caudal regularmente para garantizar un rendimiento óptimo.
Válvulas de mariposa excéntricas
Las válvulas de mariposa excéntricas tienen un disco de compensación que proporciona un mejor rendimiento de sellado y un desgaste reducido. Estas válvulas se usan comúnmente en aplicaciones de alta presión y requieren una calibración más precisa que las válvulas concéntricas de mariposa. Al calibrar una válvula de mariposa excéntrica, es importante prestar atención a la posición de la válvula, la configuración del actuador y el rendimiento de sellado para garantizar un sello apretado y evitar fugas.
Válvulas de mariposa de doblecéntrica
Las válvulas de mariposa dobleccentric tienen dos compensaciones, una en el disco y otra en el tallo, lo que proporciona un rendimiento de sellado aún mejor y una fricción reducida. Estas válvulas se usan típicamente en aplicaciones críticas donde se requiere un alto nivel de precisión y confiabilidad. Al calibrar una válvula de mariposa dobleccentric, es importante seguir las instrucciones del fabricante con cuidado y utilizar equipos de calibración especializados para garantizar resultados precisos y consistentes.
Válvulas de mariposa tripleccentric
Las válvulas de mariposa tripleccentric tienen tres compensaciones, que proporcionan el nivel más alto de rendimiento de sellado y la vida útil más larga. Estas válvulas se usan comúnmente en aplicaciones de alta temperatura, alta presión y corrosiva. Al calibrar una válvula de mariposa tripleccentric, es importante usar una llave de par para ajustar el actuador a la configuración especificada y verificar la posición de la válvula y el rendimiento de sellado regularmente para garantizar un rendimiento óptimo.
Nuestros productos de válvula de mariposa
Como proveedor líder de válvulas de mariposa, ofrecemos una amplia gama de válvulas de mariposa de alta calidad para satisfacer las necesidades de diversas industrias y aplicaciones. Nuestros productos incluyen:

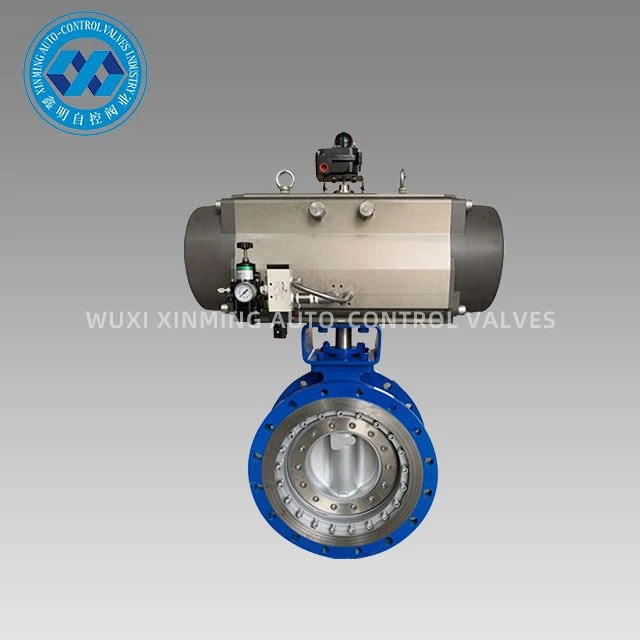

- Válvula de mariposa tri-cifrénica del actuador neumático: Esta válvula presenta un diseño tripleccentric que proporciona un excelente rendimiento de sellado y una larga vida útil. Es adecuado para aplicaciones de alta temperatura, alta presión y corrosiva.
- Vlave de mariposa de brida del actuador neumático: Esta válvula está diseñada para usar en tuberías con conexiones con bridas. Cuenta con un actuador neumático que proporciona una operación confiable y eficiente.

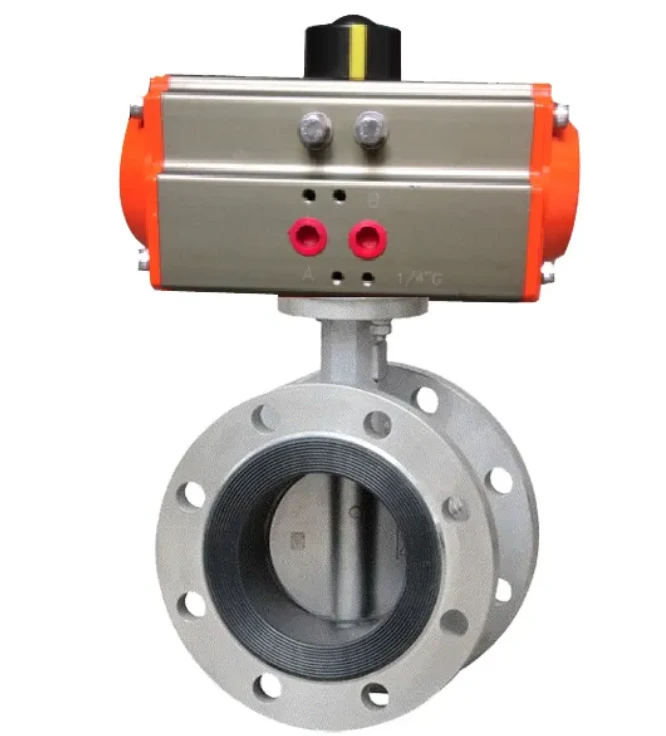

- Válvula neumática de mariposa: Esta válvula está diseñada específicamente para su uso en las industrias alimenticias, bebidas y farmacéuticas. Cuenta con un diseño sanitario que cumple con los más altos estándares de higiene y limpieza.
Contáctenos para adquisiciones y consultas
Si necesita una válvula de mariposa de alta calidad o tiene alguna pregunta sobre la calibración de la válvula, no dude en contactarnos. Nuestro equipo de expertos está disponible para brindarle asesoramiento profesional, soporte técnico y soluciones personalizadas para satisfacer sus necesidades específicas. Estamos comprometidos a proporcionar a nuestros clientes los mejores productos y servicios a precios competitivos. Ya sea que sea una pequeña empresa o una gran corporación, podemos ayudarlo a encontrar la válvula adecuada para su aplicación.
Referencias
- Valve Handbook, de Cameron Iron Works, Inc.
- Manual de la válvula de control, por Emerson Process Management
- Manual de instalación y mantenimiento de la válvula de mariposa, por varios fabricantes
