El actuador ATPneumático es un dispositivo crucial en varios sistemas de automatización industrial, ya que proporciona un accionamiento confiable y eficiente para válvulas y otros componentes mecánicos. El ajuste adecuado de su carrera es esencial para garantizar un rendimiento óptimo y un control preciso. Como proveedor líder de actuadores neumáticos ATP, estoy aquí para compartir algunos conocimientos profundos sobre cómo ajustar la carrera de un actuador neumático AT.
Comprensión del actuador neumático ATP
Antes de profundizar en el proceso de ajuste, es importante comprender los componentes básicos y el principio de funcionamiento de un actuador ATPneumático. Un actuador ATPneumático normalmente consta de un cilindro, pistones, resortes y conexiones de válvula. Utiliza aire comprimido para generar un movimiento lineal o giratorio, que luego se transfiere a la válvula u otro equipo al que está conectado.
La carrera de un actuador neumático se refiere a la distancia que recorre el pistón dentro del cilindro en una sola dirección. Esta distancia determina el grado de apertura o cierre de la válvula, lo que a su vez afecta el caudal y el control de presión en el sistema. El ajuste incorrecto de la carrera puede provocar problemas como una apertura incompleta de la válvula, desgaste excesivo de los componentes de la válvula y un control del proceso inexacto.
Herramientas necesarias para el ajuste de carrera
Para ajustar la carrera de un actuador ATPneumático, necesitará las siguientes herramientas:
- llaves: Llaves adecuadas para aflojar y apretar los pernos de montaje y las tuercas de ajuste del actuador.
- Herramientas de medición: Un calibre o una regla para medir el trazo con precisión.
- Manómetro neumático: Para monitorear la presión de aire suministrada al actuador.
Procedimiento de ajuste de carrera paso a paso
1. La seguridad es lo primero
Antes de comenzar cualquier ajuste, asegúrese de aislar el actuador de la fuente de alimentación (suministro de aire comprimido) y aliviar cualquier presión residual en el sistema. Esto se puede hacer cerrando la válvula de suministro de aire y abriendo la válvula de escape.
2. Ubique el mecanismo de ajuste de carrera
El mecanismo de ajuste de carrera de un actuador ATPneumático puede variar según el modelo. En la mayoría de los casos, está ubicado al final del cilindro actuador y consta de tuercas o tornillos de ajuste.
3. Establecer la posición inicial
Con el pistón en la posición completamente retraída, ponga su herramienta de medición en cero. Esto servirá como punto de referencia para medir la carrera.
4. Aplicar presión de aire
Aplique gradualmente presión de aire al actuador utilizando un suministro de aire regulado. Observe el movimiento del pistón. A medida que aumenta la presión del aire, el pistón comenzará a moverse.
5. Mida la carrera inicial
Una vez que el pistón haya alcanzado la posición completamente extendida, mida la distancia que ha recorrido usando la herramienta de medición. Compare esta medida con la carrera requerida especificada para su aplicación.
6. Ajustar el trazo
Si la carrera medida es diferente de la carrera requerida, deberá ajustar el mecanismo de carrera. Para actuadores lineales, girar las tuercas de ajuste en el sentido de las agujas del reloj disminuirá la carrera, mientras que girarlas en el sentido contrario a las agujas del reloj la aumentará. Para actuadores giratorios, el ajuste puede implicar cambiar la posición de una leva o un interruptor de límite.
7. Vuelva a medir la carrera
Después de realizar el ajuste, repita el proceso de aplicar presión de aire y medir la carrera. Realice más ajustes si es necesario hasta que la carrera medida coincida con la carrera requerida dentro de una tolerancia aceptable.
8. Asegure el ajuste
Una vez que se logre la carrera correcta, use las llaves para apretar las tuercas o tornillos de ajuste para evitar que se aflojen durante la operación.
Factores que afectan el ajuste de la carrera
Varios factores pueden afectar el ajuste de carrera de un actuador ATPneumático:
1. Presión del aire
La presión de aire suministrada al actuador tiene un impacto directo en su carrera. Una presión de aire más alta generalmente dará como resultado una carrera más larga, mientras que una presión de aire más baja dará como resultado una carrera más corta. Es importante mantener una presión de aire estable y adecuada durante todo el proceso de ajuste.
2. Cargar
La carga sobre el actuador, como la fricción en la válvula o la resistencia en el varillaje mecánico, también puede afectar la carrera. Una carga más pesada puede hacer que el actuador tenga una carrera más corta de lo esperado. En tales casos, puede ser necesario aumentar la presión del aire o ajustar el diseño del actuador para manejar la carga.
3. Desgaste
Con el tiempo, los componentes del actuador pueden desgastarse, lo que puede afectar la carrera. El mantenimiento y la inspección regulares del actuador pueden ayudar a identificar y reemplazar piezas desgastadas antes de que causen problemas importantes.
Productos relacionados

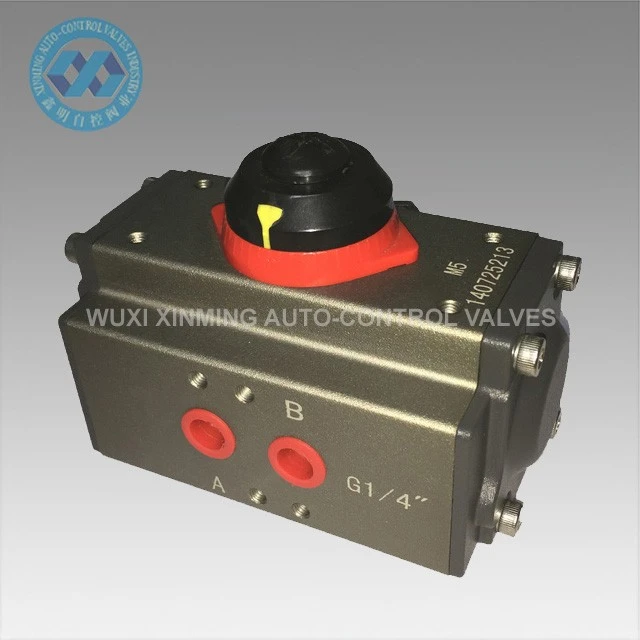

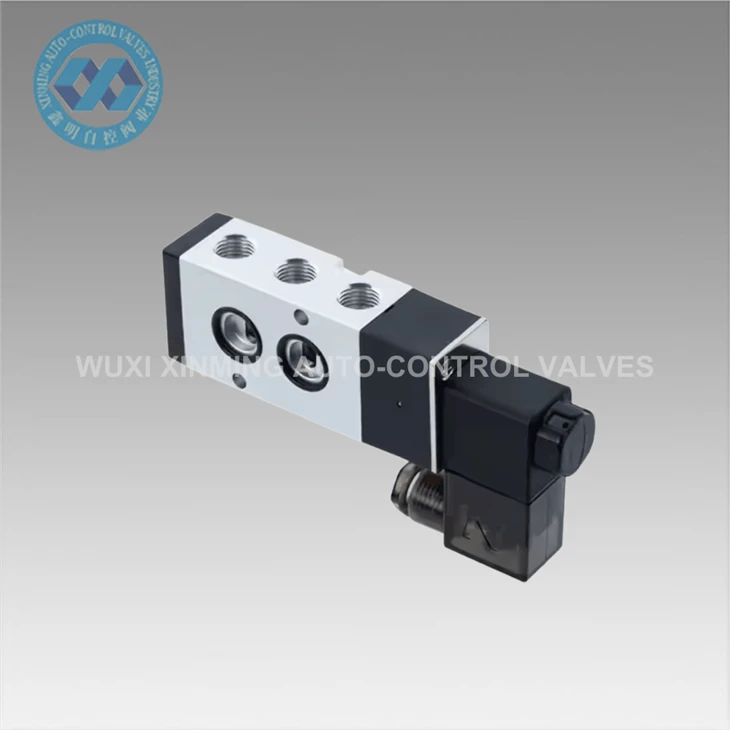

Si está en el mercado de actuadores neumáticos y productos relacionados, ofrecemos una gama de soluciones de alta calidad. Por ejemplo, nuestroVávula de bola de rosca neumática de alta calidad con accionamiento de cuarto de vuelta para control de flujo automatizadoes una excelente opción para aplicaciones que requieren un control de flujo preciso. ElActuador neumático pequeño XM AT040Es ideal para espacios compactos donde se necesita un actuador pequeño pero potente. y nuestroVálvula solenoide neumática de alta presión de 2 vías y 5 puertos (0 - 10MPA)puede proporcionar un control confiable del sistema neumático.
Importancia del ajuste de carrera adecuado
El ajuste adecuado de la carrera de un actuador ATPneumático no se trata solo de lograr la posición correcta de la válvula. También tiene un impacto significativo en el rendimiento general y la eficiencia del sistema.
- Control de procesos mejorado: El ajuste preciso de la carrera garantiza que la válvula se abra y cierre en el grado exacto requerido, lo que a su vez conduce a un control más preciso del caudal, la presión y la temperatura en el proceso.
- Vida útil extendida de los componentes: Cuando el actuador funciona con la carrera correcta, hay menos tensión en los componentes de la válvula y en el propio actuador. Esto reduce el desgaste y prolonga la vida útil del equipo.
- Eficiencia Energética: Un actuador bien ajustado utiliza la cantidad adecuada de presión de aire para lograr la carrera deseada, lo que puede generar ahorros de energía con el tiempo.
Conclusión
Ajustar la carrera de un actuador neumático AT es una tarea crítica que requiere atención cuidadosa a los detalles. Si sigue los pasos descritos en este blog y considera los factores que pueden afectar la carrera, puede asegurarse de que su actuador funcione de la mejor manera.
Si está interesado en comprar nuestros actuadores neumáticos AT de alta calidad o necesita más ayuda con el ajuste de carrera u otros problemas técnicos, no dude en contactarnos para discutir la adquisición. Estamos comprometidos a brindarle los mejores productos y servicios para satisfacer sus necesidades de automatización industrial.
Referencias
- "Manual de actuadores neumáticos", Publicación de automatización industrial
- Documentación técnica de Actuadores Neumáticos AT
