¡Hola! Como proveedor de válvulas de bola de PVC, he visto de primera mano lo crucial que es comprender la relación entre el ángulo de apertura de la válvula y la velocidad de flujo. Es un tema que surge mucho en nuestras discusiones con los clientes, así que pensé en compartir algunas ideas en esta publicación de blog.
En primer lugar, hablemos de lo que es una válvula de bola de PVC. Una válvula de bola de PVC es un tipo de válvula que usa una bola con un orificio en el medio para controlar el flujo de fluido a través de una tubería. Cuando la pelota se gira para que el orificio se alinee con la tubería, la válvula está abierta y el fluido puede fluir. Cuando la pelota se gira para que el orificio sea perpendicular a la tubería, la válvula está cerrada y el fluido está bloqueado.
El ángulo de apertura de la válvula de bola se refiere al grado en que la pelota se gira desde la posición cerrada. Por ejemplo, una válvula completamente abierta tiene un ángulo de apertura de 90 grados, mientras que una válvula completamente cerrada tiene un ángulo de apertura de 0 grados. El ángulo de apertura se puede ajustar para controlar la velocidad de flujo del fluido a través de la válvula.
Entonces, ¿cómo afecta el ángulo de apertura de la válvula la velocidad de flujo en una válvula de bola de PVC? Bueno, se trata de la relación entre el área de apertura de la válvula y la resistencia al flujo. Cuando la válvula está completamente abierta, el área de apertura está al máximo, y la resistencia al flujo está en su mínimo. Esto significa que el caudal está en su punto más alto. A medida que disminuye el ángulo de apertura, el área de apertura de la válvula disminuye y la resistencia al flujo aumenta. Esto da como resultado una disminución en el caudal.
Sin embargo, la relación entre el ángulo de apertura de la válvula y la velocidad de flujo no es lineal. En otras palabras, un pequeño cambio en el ángulo de apertura no necesariamente da como resultado un cambio proporcional en el caudal. Esto se debe a que la resistencia al flujo no solo se ve afectada por el área de apertura de la válvula, sino también por otros factores como la viscosidad del fluido, la velocidad del fluido y la aspereza de las paredes de la tubería.
Para comprender mejor la relación entre el ángulo de apertura de la válvula y el caudal, echemos un vistazo a una curva de caudal típica para una válvula de bola de PVC. Una curva de caudal es un gráfico que muestra la relación entre el ángulo de apertura de la válvula y la velocidad de flujo del fluido a través de la válvula. La curva generalmente se traza con el ángulo de apertura de la válvula en el eje X y la velocidad de flujo en el eje y.
La forma de la curva de caudal para una válvula de bola de PVC depende de varios factores, incluido el tamaño de la válvula, el tipo de fluido que se usa y las condiciones de funcionamiento. En general, la curva comienza a velocidad de flujo cero cuando la válvula está completamente cerrada y aumenta rápidamente a medida que el ángulo de apertura aumenta de 0 a aproximadamente 20 grados. Después de eso, la tasa de aumento en el caudal se ralentiza y la curva se vuelve más gradual. Con alrededor de 70 a 80 grados de ángulo de apertura, el caudal se acerca a su valor máximo, y los aumentos adicionales en el ángulo de apertura tienen poco efecto en el caudal.
Es importante tener en cuenta que la curva de caudal para una válvula de bola PVC no es la misma para todos los tipos de fluidos. Por ejemplo, la curva para un líquido viscoso como el aceite será diferente de la curva para un líquido menos viscoso como el agua. Esto se debe a que la viscosidad del fluido afecta la resistencia al flujo, lo que a su vez afecta la relación entre el ángulo de apertura de la válvula y la velocidad de flujo.
Ahora que entendemos cómo el ángulo de apertura de la válvula afecta la velocidad de flujo en una válvula de bola de PVC, hablemos de algunas aplicaciones prácticas de este conocimiento. Una de las aplicaciones más comunes está en el control del flujo de agua en los sistemas de plomería. Al ajustar el ángulo de apertura de la válvula de bola, la velocidad de flujo del agua se puede controlar para satisfacer las necesidades específicas del sistema. Por ejemplo, en un sistema de plomería residencial, se puede usar una válvula de bola para controlar el flujo de agua a un cabezal de ducha o un grifo. Al ajustar el ángulo de apertura de la válvula, el usuario puede controlar la presión del agua y la velocidad de flujo para lograr el nivel deseado de comodidad.
Otra aplicación de la relación entre el ángulo de apertura de la válvula y la velocidad de flujo está en el control del flujo de fluido en los procesos industriales. En muchos procesos industriales, es importante mantener un caudal preciso de fluido a través de una tubería. Al usar una válvula de bola PVC y ajustar el ángulo de apertura, el caudal se puede controlar para garantizar que el proceso funcione de manera eficiente y segura. Por ejemplo, en una planta de procesamiento químico, se puede usar una válvula de bola para controlar el flujo de una solución química a través de una tubería. Al ajustar el ángulo de apertura de la válvula, la velocidad de flujo de la solución se puede controlar para garantizar que la reacción química tenga lugar a la velocidad deseada.
En nuestra empresa, ofrecemos una amplia gama de válvulas de bola de PVC para satisfacer las necesidades de diferentes aplicaciones. Nuestras válvulas están hechas de materiales de PVC de alta calidad y están diseñadas para proporcionar un rendimiento confiable y duradero. También ofrecemos una variedad de tamaños de válvula, ángulos de apertura y conexiones finales para garantizar que nuestros clientes puedan encontrar la válvula correcta para sus necesidades específicas.

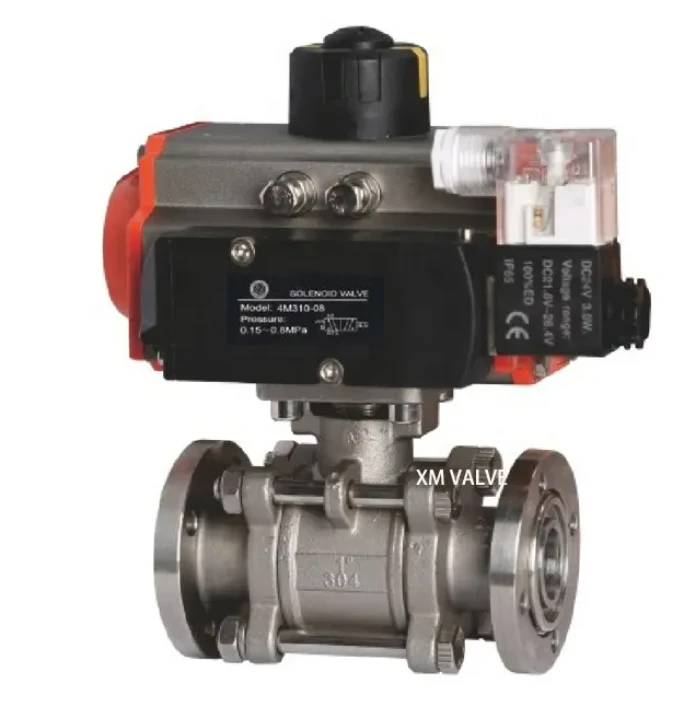

Algunos de nuestros productos populares incluyen elVálvula de bola de vacío de extremo de brida con actuador neumático, elVálvula neumática de bola de tres vías neumática de acero inoxidable, y elVálvula de bola de hilo de 1 por ciento manual. Estas válvulas son adecuadas para una variedad de aplicaciones, que incluyen tratamiento de agua, procesamiento de productos químicos y automatización industrial.
Si estás en el mercado para una válvula de bola de PVC, nos encantaría saber de ti. Nuestro equipo de expertos puede ayudarlo a elegir la válvula correcta para sus necesidades específicas y proporcionarle toda la información que necesita para tomar una decisión informada. Ya sea que sea un propietario que busque actualizar su sistema de plomería o un fabricante industrial que busque una válvula confiable para su proceso, lo tenemos cubierto.
En conclusión, comprender la relación entre el ángulo de apertura de la válvula y el caudal es esencial para cualquier persona que use válvulas de bola PVC. Al ajustar el ángulo de apertura de la válvula, la velocidad de flujo del fluido a través de la válvula se puede controlar para satisfacer las necesidades específicas de la aplicación. En nuestra empresa, estamos comprometidos a proporcionar a nuestros clientes válvulas de pelota PVC de alta calidad y un excelente servicio al cliente. Entonces, si tiene alguna pregunta o necesita ayuda para elegir la válvula correcta, no dude en contactarnos.
Referencias
- Perry, Rh, y Green, DW (eds.). (1997). Manual de ingenieros químicos de Perry. McGraw-Hill.
- Crane Co. (1988). Flujo de fluidos a través de válvulas, accesorios y tubería. Documento técnico No. 410.
